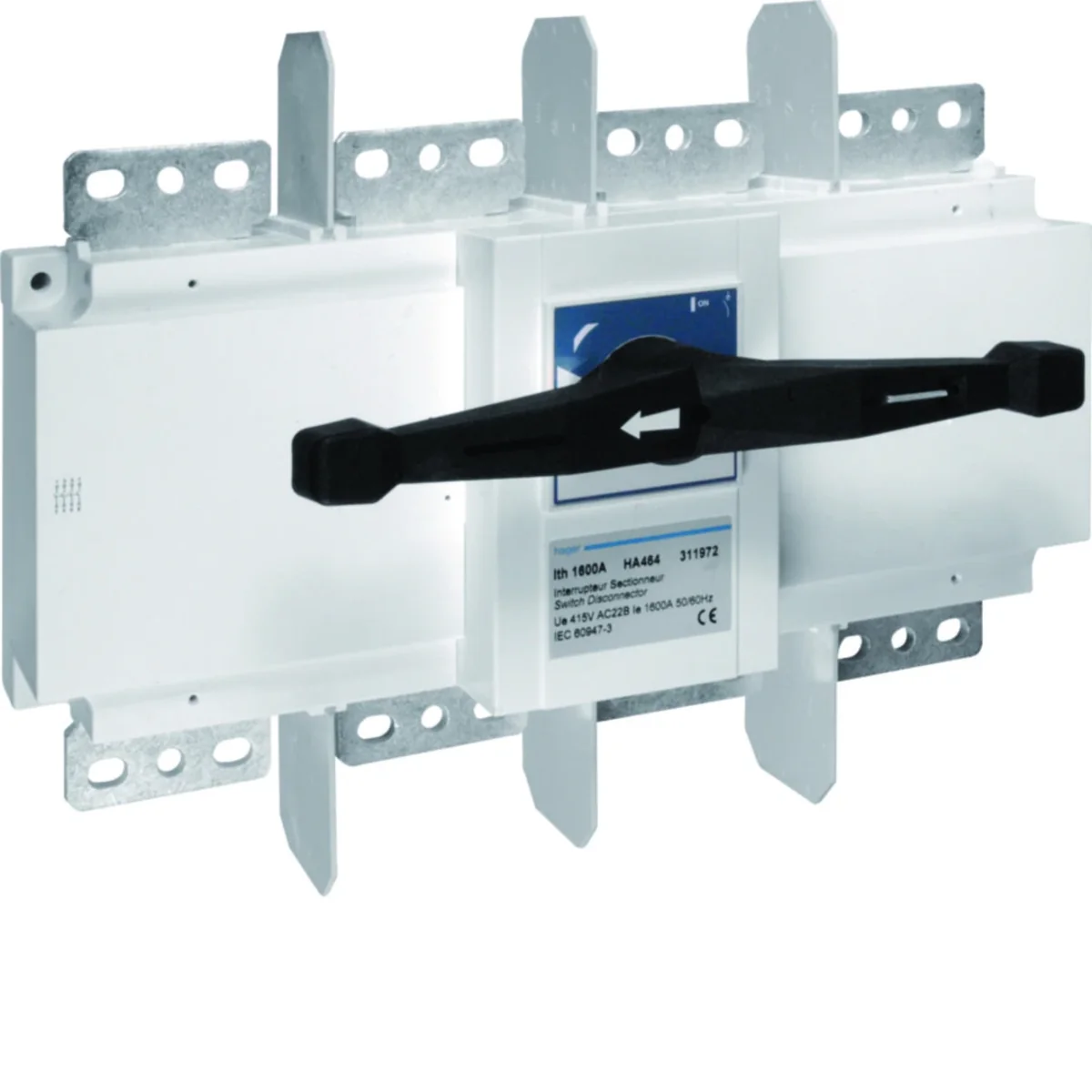

Name: Rozłącznik obciążenia czterobiegunowy 1600A
Brand: HAGER
SKU: ALM061HAGE
Price: 3998.64 PLN

Rozłącznik obciążenia izolacyjny. Jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej.

Prąd:

Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 1600 A
Znamionowy prąd roboczy (AC23), kategoria A: 1000 A
Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 1600 A
Dopuszczalne obciążenie prądem AC22 kategorii A: 1250 A
Dopuszczalne obciążenie prądem AC22 kategorii B: 1250 A
Znamionowy prąd roboczy (AC23), kategoria B: 1000 A
Prąd zwarciowy z bezpiecznikami gI-gG: 50 kA
Znamionowy krótkotrwały prąd wytrzymywany Icw: 50 kA
Znamionowy krótkotrwały prąd wytrzymywany 1s: 50 kA

Moc:

Moc znamionowa poniżej 660 V, 50 Hz.: 475 kW
Moc czynna poniżej 380/415 V, 50 Hz: 560 kW
Moc znamionowa łączeniowa dla napięcia znamionowego 400V dla AC1: 1053 kW
Całkowite straty mocy dla prądu znamionowego: 366 W
Straty mocy na biegun dla prądu znamionowego: 122 W

Liczba biegunów

4
Prąd znamionowy [A]

1600
Straty mocy [W]

366
Typ podłączenia

Zacisk
Znamionowe napięcie łączeniowe [V]

380/415
Znamionowy prąd roboczy [A]

1000
PKWIU

27.12.22.0

Znamionowe napięcie izolacji [V]

1000
Stopień ochrony

IP00
Straty mocy na biegun [W]

122
Wytrzymałość mechaniczna (ilość cykli)

3000
Znamionowe napięcie udarowe [V]

8000
Przekrój przewodu (drut) [mm²]

6 x 240

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

tak
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-21, 400 V

1600 A
Znamionowa moc pracy dla AC-23, 400 V

562 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

tak
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

tak
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

tak
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

1600 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

50 kA
Zdolność łączeniowa przy 400 V

1053 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

tak
Opcjonalny wyzwalacz napięciowy

tak
Do montażu na płycie

tak
Do montażu czołowego centralnie

tak
Do montażu pośredniego

tak
Rodzaj elementu wykonawczego

Długa rączka obrotowa
Rodzaj podłączenia styków głównych

Zacisk kablowy

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	8 szt.
Waga (kg)	15,999	16,400	153,200
Szerokość (m)	0,285	0,400	0,800
Długość (m)	0,420	0,245	0,620
Głębokość (m)	0,540	0,580	1,200
