Rozłącznik obciążenia 3P 20A HAB302

Name: Rozłącznik obciążenia 3P 20A
Brand: HAGER
SKU: ALI170HAGE
Price: 140.52 PLN
Availability: BackOrder

Indeks lokalny:

ALI170HAGE

Numer katalogowy:

HAB302

Kod EAN:

3250613140236

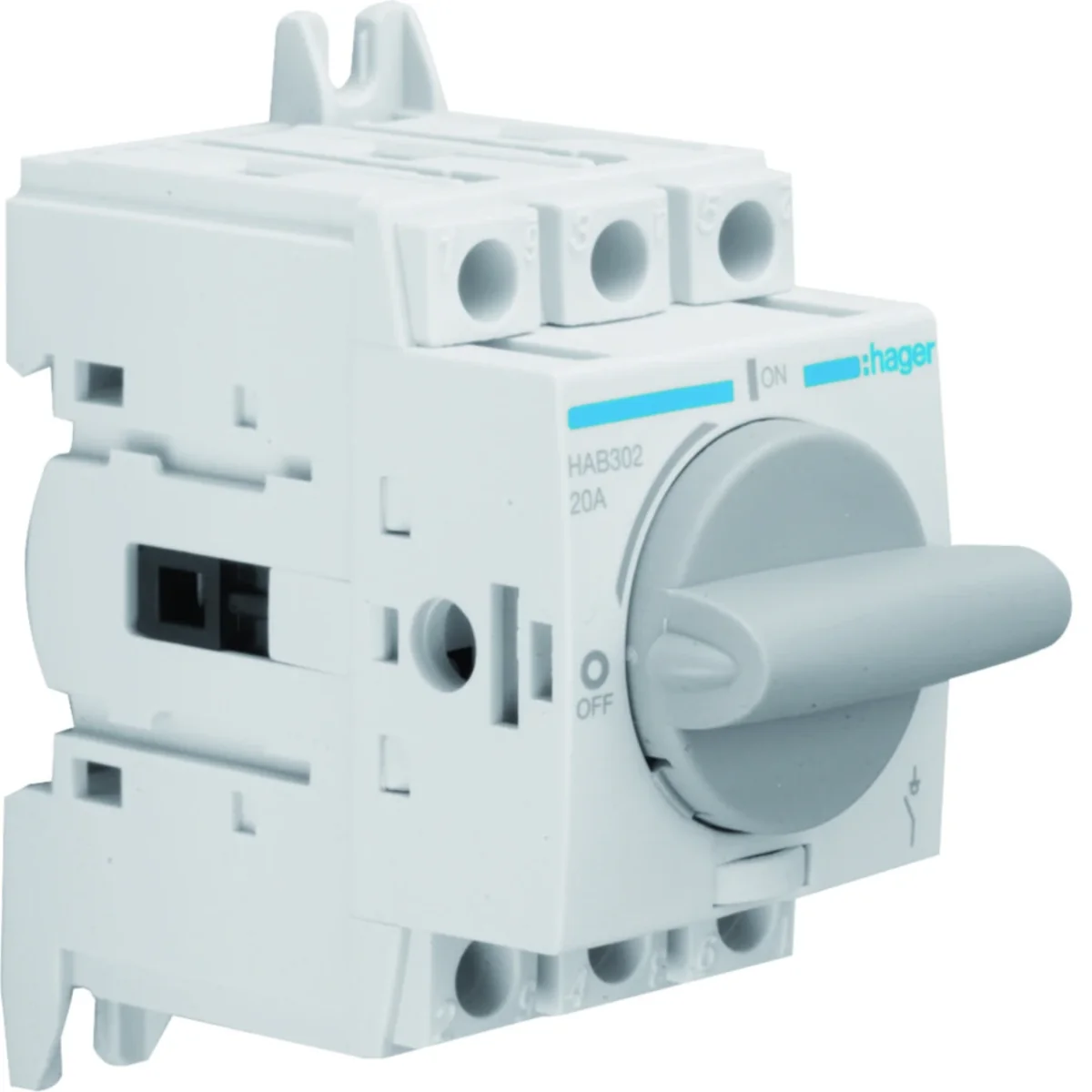

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Ilość modułów: 2,57

Liczba biegunów: 3

Napięcie udarowe [kV]: 8000

Zobacz cały opis

Cena:

140,52 zł

brutto / szt.

(w tym VAT 23%)

do 4 tygodni

Na zamówienie

Ilość szt.

(wielokrotność:

)

Dodaj do zapytania ofertowego

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

Cechy produktów:
• rozłączniki modułowe, montaż na szynie nośnej TS35 lub na płycie montażowej
• pokrętło bezpośrednio na aparacie, z możliwością zamykania kłódką w stanie wyłączonym
•możliwość zastosowania mechanizmu obrotowego na drzwi szafy, zestyków pomocniczych, pokryw przyłączeń
Charakterystyka:
• rozmiar 1, 2, 3 z widocznym wskazaniem stanu styków
• rozmiar 4 z widoczną przerwą izolacyjną
• stopień ochrony: IP20 Przyłącza z zaciskami klatkowymi:
(dane dla drutu)
rozmiar 1: 1,5-16 mm2
rozmiar 2: 2,5-35 mm2
rozmiar 3, 4: 10-70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Dane techniczne

Ilość modułów

2,57
Napięcie udarowe [kV]

8000
Prąd znamionowy [A]

20
PKWIU

27.12.22.0

Liczba biegunów

3
Znamionowe napięcie izolacji [V]

800
Liczba modułów

2,57

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

20 A
Znamionowy prąd ciągły dla AC-21, 400 V

20 A
Znamionowa moc pracy dla AC-23, 400 V

9 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (IP) strony czołowej

IP20
Szerokość

45 mm
Głębokość

69 mm

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

20 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

1.26 kA
Zdolność łączeniowa przy 400 V

13 kW
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

tak
Z okablowaniem fabrycznym

nie
Stopień ochrony (NEMA)

Inne
Wysokość

68 mm
Szerokość wyrażona liczbą modułów

3

Dane producenta

Producent

Hager Electro S.A.S.
Adres

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Opakowania zbiorcze

Rodzaj opakowania	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Ilość	1 szt.	24 szt.	576 szt.	1 szt.	24 szt.	576 szt.
Waga (kg)	0,219	5,560	158,440	0,219	5,560	158,440
Szerokość (m)	0,080	0,230	0,800	0,080	0,230	0,800
Długość (m)	0,050	0,180	0,900	0,050	0,180	0,900
Głębokość (m)	0,100	0,350	1,200	0,100	0,350	1,200
