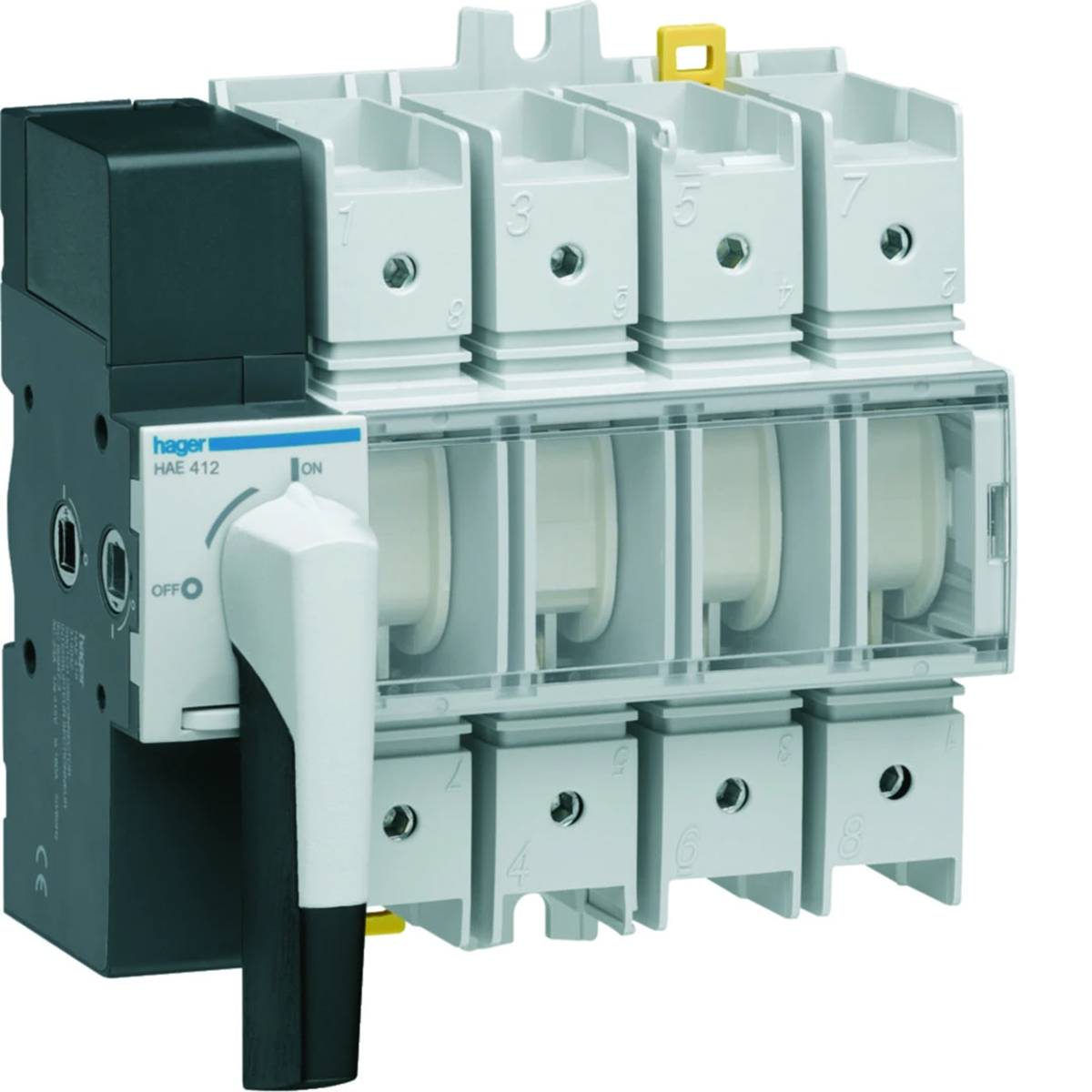

Cechy produktów:
• rozłączniki modułowe, montaż na szynie nośnej TS35 lub na płycie montażowej
• pokrętło bezpośrednio na aparacie, z możliwością zamykania kłódką w stanie wyłączonym
• możliwość zastosowania mechanizmu obrotowego na drzwi szafy, zestyków pomocniczych, pokryw przyłączeń
Charakterystyka:
• rozmiar 1, 2, 3 z widocznym wskazaniem stanu styków
• rozmiar 4 z widoczną przerwą izolacyjną
• stopień ochrony: IP20 Przyłącza z zaciskami klatkowymi:
(dane dla drutu)
rozmiar 1: 1,5-16 mm2
rozmiar 2: 2,5-35 mm2
rozmiar 3, 4: 10-70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Ilość modułów

7.71
Prąd znamionowy [A]

125
PKWIU

27.12.22.0

Napięcie udarowe [kV]

8000
Liczba modułów

7.71

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

125 A
Znamionowy prąd ciągły dla AC-21, 400 V

125 A
Znamionowa moc pracy dla AC-23, 400 V

56 kW
Znamionowy warunkowy prąd zwarciowy Iq

65 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP20

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

4 kA
Zdolność łączeniowa przy 400 V

82 kW

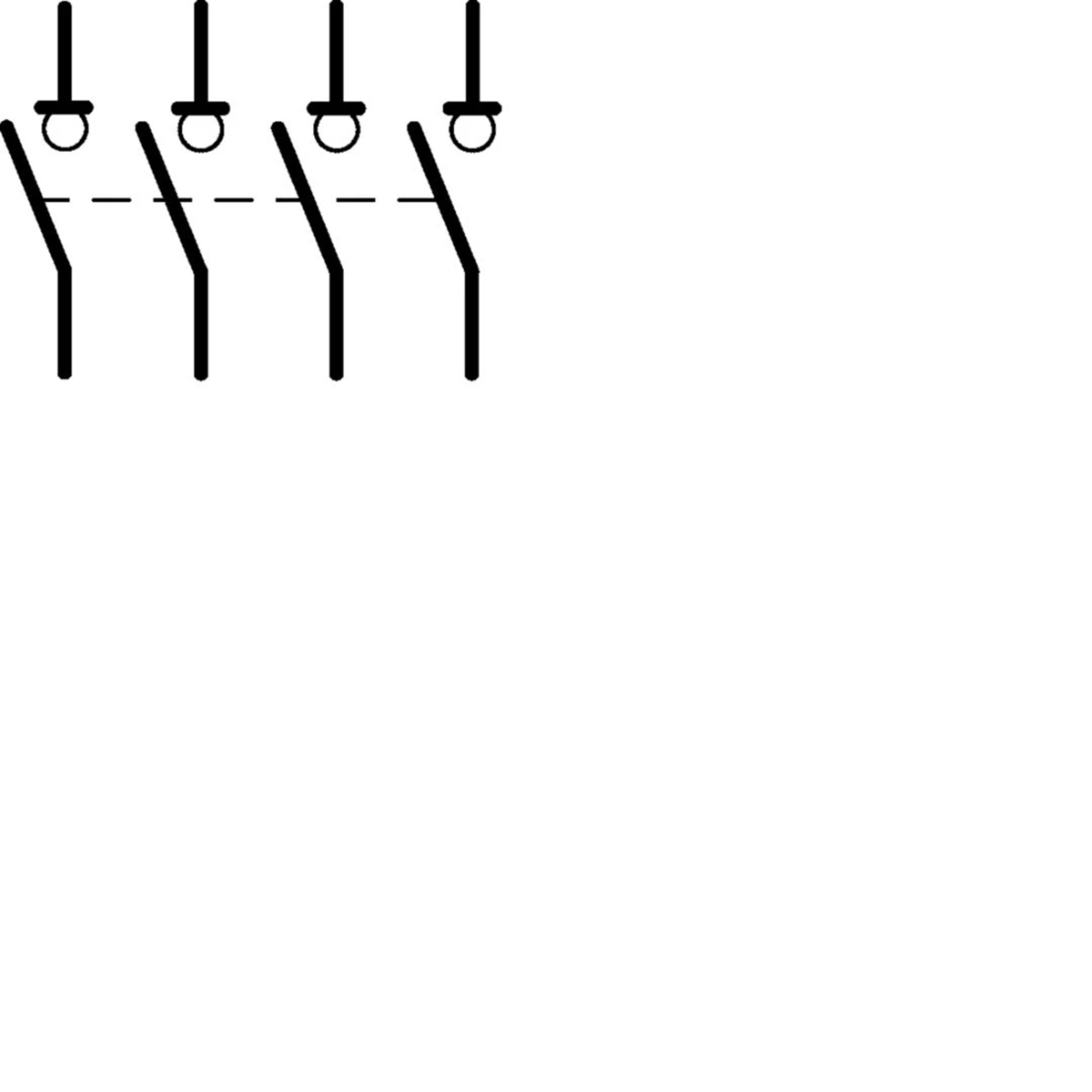

Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (NEMA)

Inne

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIP

6460015532
GLN

5900009931532

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	240 szt.
Waga (kg)	1,025	1,026	271,240
Szerokość (m)	0,132	0,166	0,800
Długość (m)	0,084	0,087	1,050
Głębokość (m)	0,135	0,182	1,200
