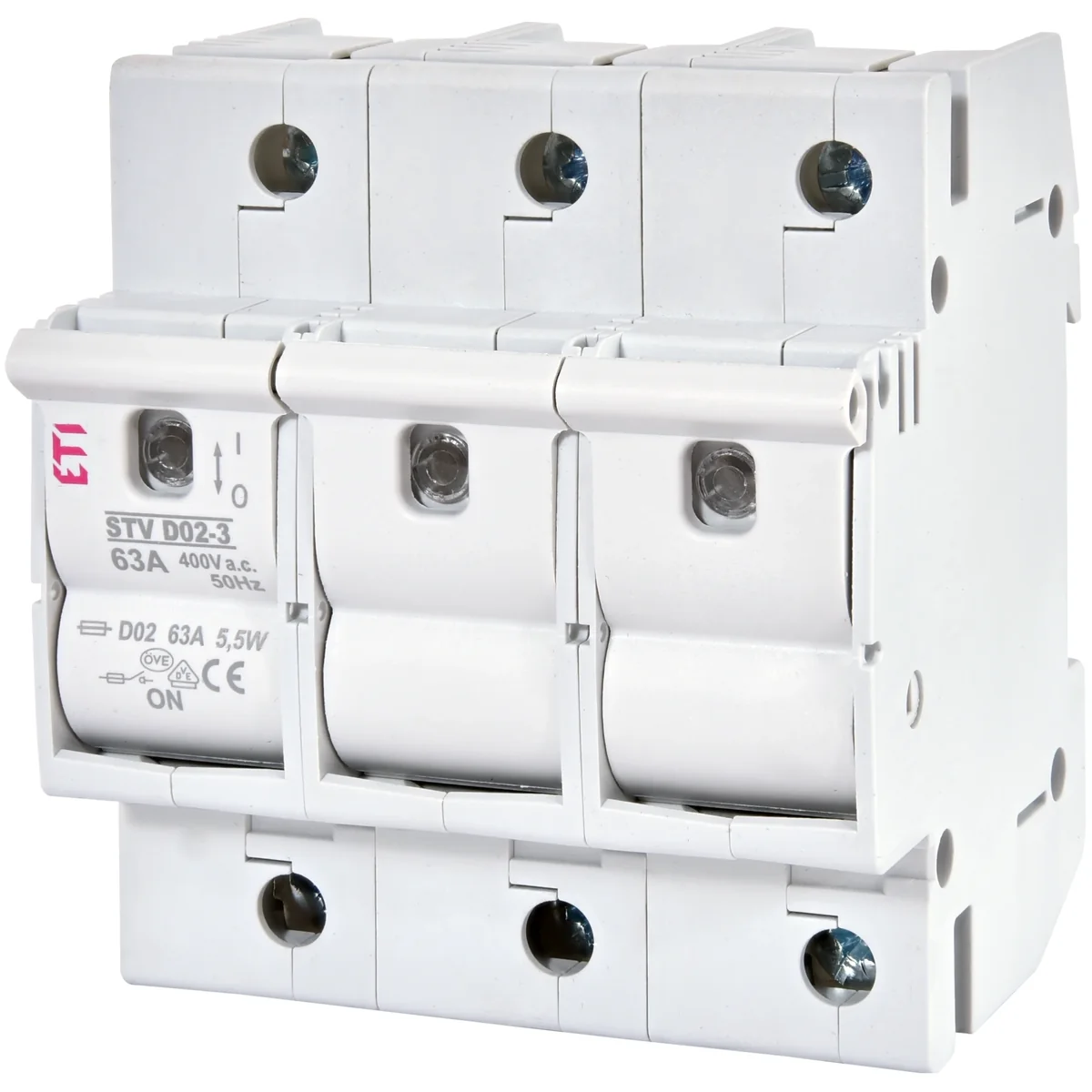

Rozłącznik izolacyjny STV D02 63A 3p 002271004

Indeks lokalny:
ALB032ETIP
Nr katalogowy:
002271004
Kod EAN:
5904722906846
Producent: ETI POLAM
Biegun neutralny N: rozłączalny
Liczba biegunów: 3
Napięcie znamionowe DC [V]: 110
Cena:
230,53 zł
brutto / szt.
(w tym VAT 23%)
645,74 zł brutto/kg.
Dostawa do 3h
Dostępne 8 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

"Rozłącznik izolacyjny z bezpiecznikiem STV D02 jest aparatem z wymienną wkładką topikową zabezpieczającym instalacje elektryczne. Pozwala wykorzystać (podobnie jak rozłącznik VL D01 ) eksploatacyjne zalety systemu bezpiecznikowego D0. Zasady pracy rozłącznika STV D02 - W celu wymiany przepalonej wkładki topikowej należy pociągnąć dźwignię rozłącznika w dół (co spowoduje rozłączenie obwodu) a następnie wysunąć szufladkę i wyjąć przepaloną wkładkę. Po wysunięciu szufladki z wkładką topikową uzyskujemy widoczną izolacyjną przerwę w obwodzie. W ten sposób rozłącznik może spełniać funkcję zabezpieczenia głównego (na przykład: przedlicznikowego) oraz wyłącznika głównego.
Zalety:
→ umożliwia wymianę przepalonej wkładki topikowej bez niebezpieczeństwa dotknięcia części będących pod napięciem,
→ nie ma potrzeby stosowania główki bezpiecznikowej; prawidłowy kontakt wkładki topikowej zapewniony jest poprzez odpowiedni układ zacisków sprężynowych
→ możliwość przyłączania zasilania zarówno “od góry“ jak i “z dołu”
→ możliwość plombowania w pozycji zał. i wył. również bez włożonej wkładki topikowej,
→ kategorie pracy: AC 22B, AC 23B (35A), DC 22B,
→ Znamionowa zdolność zwarciowa [kA]: 50,
→ wykonanie 1-polowe, 2p, 3p, 1p+N, 3p+N,
→ prąd znamionowy w zależności od wkładek od 2 do 63A,
→ zastosowanie rozłącznika z wkładką daje możliwość selektywnej współpracy z wyłącznikami nadmiarowoprądowymi.

Dane techniczne

  • Biegun neutralny N
    rozłączalny
  • Napięcie znamionowe DC [V]
    110
  • Prąd znamionowy [A]
    63
  • Szerokość [mm]
    80
  • Wytrzymałość mechaniczna
    8500 przestawień
  • Napięcie izolacji [V]
    500
  • PKWIU
    27.12.23.0
  • Liczba biegunów
    3
  • Pojemność zacisków
    1 - 35 mm2
  • Rodzaj zacisku
    Tulejkowe - możliwość stos. szyn łączeniowych
  • Waga [g]
    357
  • Znamionowa zdolność zwarciowa [kA]
    50
  • Napięcie znamionowe AC [V]
    230/400

Pozostałe dane techniczne

  • Liczba biegunów
    3
  • Napięcie znamionowe
    400 V
  • Rozmiar
    D02
  • Prąd znamionowy
    63 A

Opakowania zbiorcze

Rodzaj opakowania Pudełko Pudełko
Ilość 4 szt. 32 szt.
Waga (kg) 2,800 -
Objętość (m3) 0,003 -
Szerokość (m) 0,084 -
Długość (m) 0,330 -
Głębokość (m) 0,097 -
