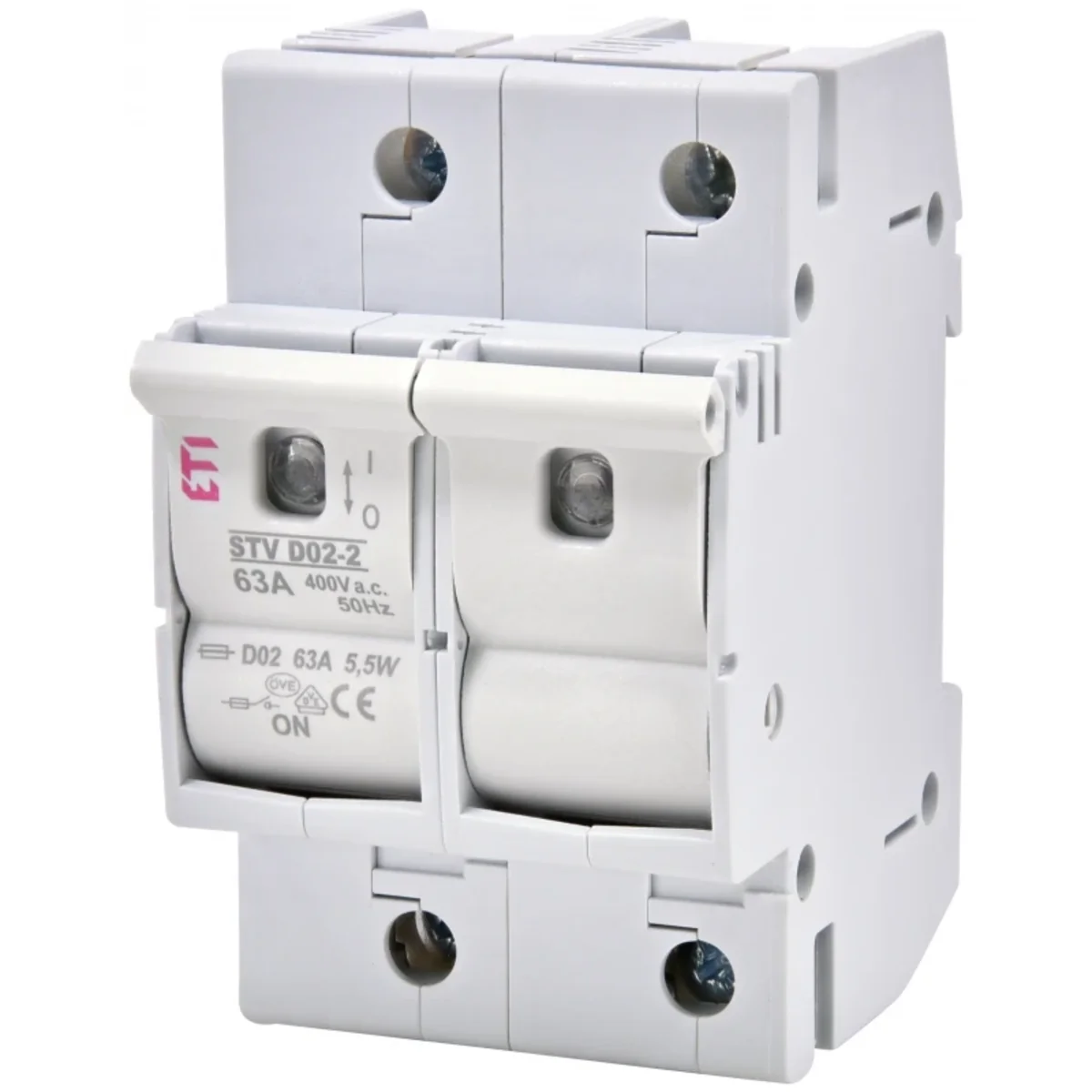

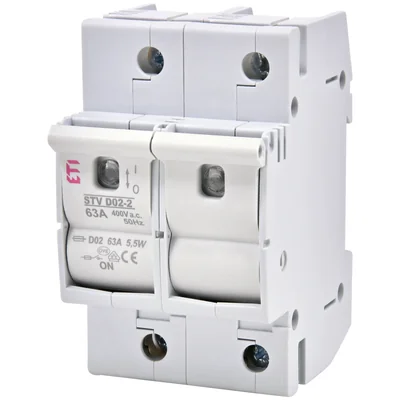

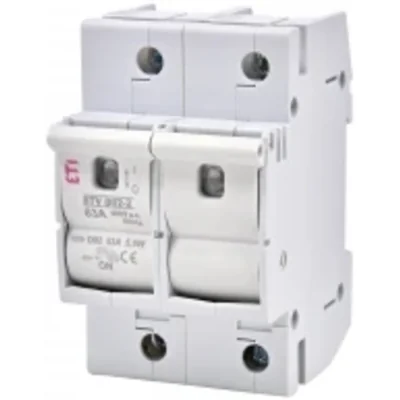

Rozłącznik izolacyjny STV D02 63A 2p 002271003

Rozłącznik izolacyjny z bezpiecznikiem STV D02 jest aparatem z wymienną wkładką topikową
zabezpieczającym instalacje elektryczne. Pozwala wykorzystać (podobnie jak rozłącznik VL
D01 ) eksploatacyjne zalety systemu bezpiecznikowego D0. Zasady pracy rozłącznika STV D02 - W celu wymiany przepalonej wkładki topikowej należy pociągnąć dźwignię rozłącznika w dół (co spowoduje rozłączenie obwodu) a następnie wysunąć szufladkę i wyjąć przepaloną wkładkę. Po wysunięciu szufladki z wkładką topikową uzyskujemy widoczną izolacyjną przerwę w obwodzie. W ten sposób rozłącznik może spełniać funkcję zabezpieczenia głównego (na przykład: przedlicznikowego) oraz wyłącznika głównego.
Zalety:
→ umożliwia wymianę przepalonej wkładki topikowej
bez niebezpieczeństwa dotknięcia części będących pod
napięciem,
→ nie ma potrzeby stosowania główki bezpiecznikowej;
prawidłowy kontakt wkładki topikowej zapewniony
jest poprzez odpowiedni układ zacisków sprężynowych
→ możliwość przyłączania zasilania zarówno “od góry“ jak
i “z dołu”
→ możliwość plombowania w pozycji zał. i wył. również
bez włożonej wkładki topikowej,
→ kategorie pracy: AC 22B, AC 23B (35A), DC 22B,
→ Znamionowa zdolność zwarciowa [kA]: 50,
→ wykonanie 1-polowe, 2p, 3p, 1p+N, 3p+N,
→ prąd znamionowy w zależności od wkładek od 2 do 63A,
→ zastosowanie rozłącznika z wkładką daje możliwość selektywnej współpracy z wyłącznikami nadmiarowoprądowymi.
