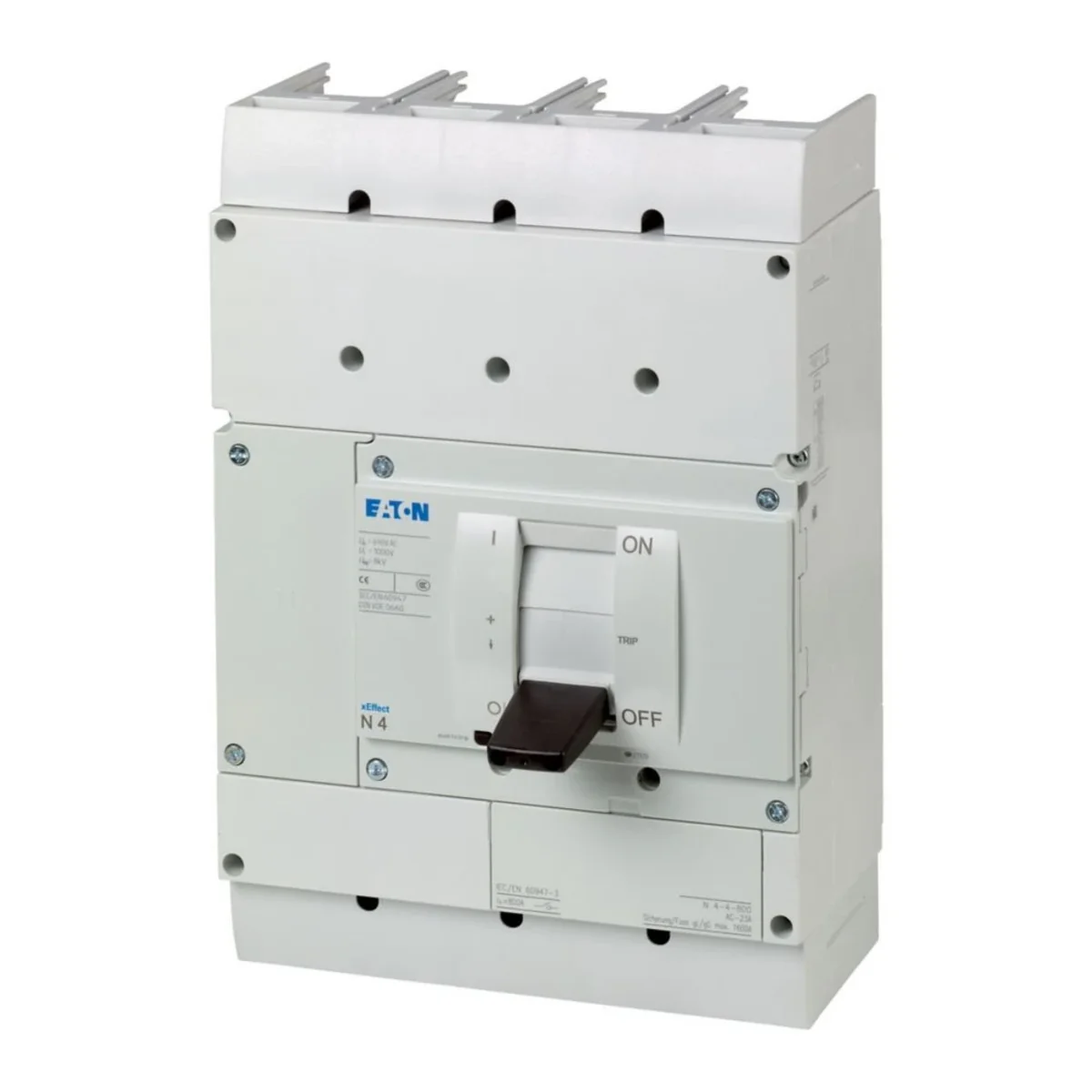

Rozłączniki N.. w wersji specjalnej do maks 1500VDC są używane w wersji 1- lub 2-biegunowej. Mają cechy odłączników do uziemionych sieci IT. Akcesoria takie jak np. zestawu połączeniowe, zaciski i uchwyty obrotowe sprzęgła drzwi pozwalają na indywidualny montaż w różnych systemach rozdzielaczy. Łączniki pomocnicze, wyzwalacze napięcia i napędy zdalne umożliwiają sygnalizowanie i automatyzację. Wskazówki: cechy wyłączników głównych w tym wymuszenie zgodnie z normą IEC/EN 60204 i VDE 0113. Cechy odłączania zgodnie z normą IEC/EN 60947-3 i VDE 0660.

Sposób podłączenia: do łączenia 2-biegunowego wymagany jest układ szeregowy zgodnie z występującymi możliwościami przyłączeniowymi. Przełączników nie można łączyć za pomocą przyłącza wtykanego/wysuwanego i/lub tylnego.

Liczba biegunów

4
Znamionowe napięcie pracy do [V]

1000

Montaż

Stały
Znamionowy prąd pracy [A]

1250

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

nie
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

0 V
Znamionowy prąd ciągły dla AC-23, 400 V

0 A
Znamionowa moc pracy dla AC-3, 400 V

0 kW
Znamionowa moc pracy dla AC-23, 400 V

0 kW
Znamionowy warunkowy prąd zwarciowy Iq

0 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP20

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

tak
Liczba łączników

1
Znamionowe napięcie pracy

1000 ... 1000 V
Znamionowy prąd ciągły dla AC-21, 400 V

0 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

34 kA
Zdolność łączeniowa przy 400 V

0 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

tak
Opcjonalny wyzwalacz napięciowy

tak
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

tak
Rodzaj elementu wykonawczego

Dźwignia
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (NEMA)

Inne

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	22,000
Objętość (m3)	0,023
Szerokość (m)	0,280
Długość (m)	0,401
Głębokość (m)	0,207
