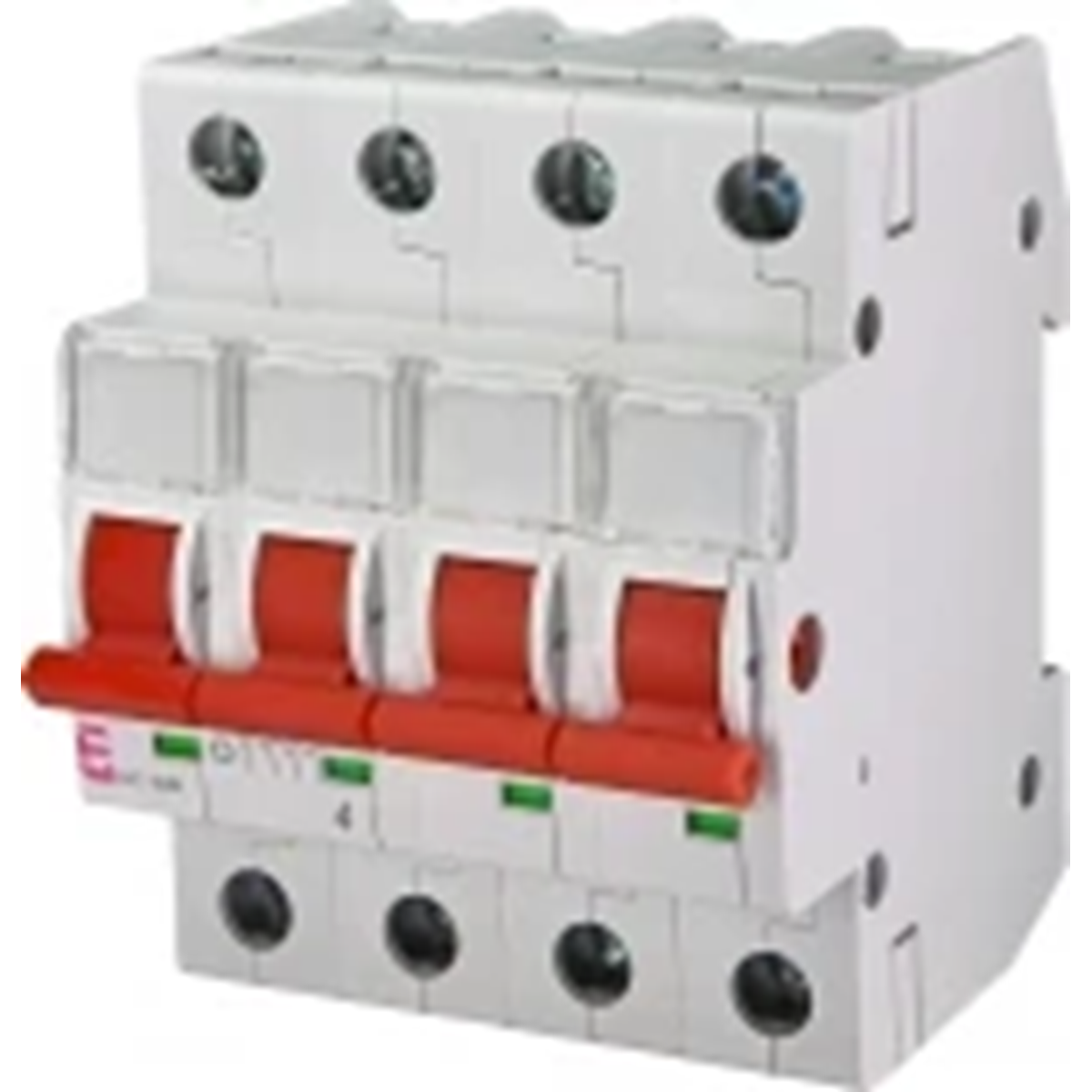

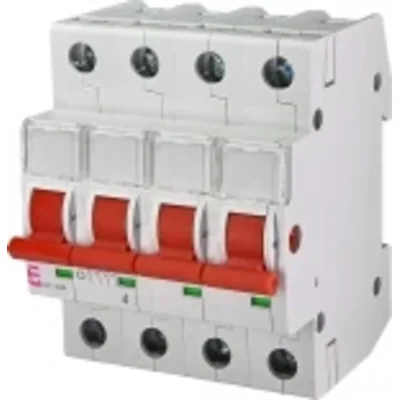

Rozłącznik izolacyjny 100A SV 4100 002423416

Místní index:

ALB040ETIP

Katalogové číslo.:

002423416

EAN kód:

3838895411598

Kliknutím na obrázek jej zvětšíte

Výrobce: ETI POLAM

Kategoria pracy: AC-23B

Liczba biegunów: 4

Napięcie znamionowe [V]: 400

Zobrazit celý popis

107

zł

brutto / kusů. (včetně DPH 23%) 298,14 zł brutto / kg.

Dostępne 150 kusů.

Podívejte se

Odbierz w godzinę!

Podrobnosti

Vyberte si svého velkoobchodníka

Vyberte

Množství kusů. (vícenásobné: 1 )

Přidat do žádosti o cenovou nabídku

Přidat do schránky

Vytisknout

Dotaz na výrobek

Popis produktu Technické údaje Popis výrobce Podrobnosti o výrobci Velkoobjemová balení Soubory ke stažení

Popis produktu

Zastosowanie - Rozłączniki izolacyjne SV są stosowane jako wyłączniki główne w rozdzielnicach mieszkaniowych i przemysłowych, oraz jako indywidualne łączniki w instalacjach elektroenergetycznych. Nie posiadają wbudowanych urządzeń nadprądowych. Rozłączniki SV mogą być plombowane zarówno w pozycji załączonej (ON) i wyłączonej (OFF).

Zalety:
→ rozłączniki izolacyjne SV posiadają solidną i prostą konstrukcję i dlatego działają niezawodnie,
→ wyposażone są w podwójny mechanizm rozłączania oraz miejsce umożliwiające zamocowanie etykiety z numerem obwodu, w którym pracują.

Technické údaje

Kategoria pracy

AC-23B
Napięcie znamionowe [V]

400
Typ

SV 4100
PKWIU

27.12.23.0

Liczba biegunów

4
Prąd znamionowy [A]

100
Waga [g]

360

Další technické údaje

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Maksymalne znamionowe napięcie pracy Ue AC

400 V
Znamionowy warunkowy prąd zwarciowy Iq

4 kA
Opcjonalny napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Rodzaj elementu wykonawczego

Dźwignia
Rodzaj podłączenia styków głównych

Zacisk ramowy

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

tak
Znamionowy prąd ciągły Iu

100 A
Liczba biegunów

4
Wbudowany napęd silnikowy

nie
Do instalacji w tablicach rozdzielczych

tak
Z mechanizmem ryglującym

nie
Stopień ochrony (IP) strony czołowej

IP20

Popis výrobce

Niezawodne i sprawdzone rozłączniki izolacyjne SV

Rozłączniki izolacyjne SV są stosowane jako łączniki główne w rozdzielnicach mieszkaniowych i przemysłowych oraz jako indywidualne łączniki w instalacjach elektroenergetycznych. Nie posiadają wbudowanych zabezpieczeń nadprądowych. Rozłączniki SV mogą być plombowane zarówno w pozycji załączonej (ON), jak i wyłączonej (OFF).

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

002423416

Symbol artykułu:

Typ produktu określony przez producenta.

SV 4100 4p 100A

Nazwa klasy:

rozłącznik izolacyjny

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

100

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.

Ilość modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

400

Przestrzeń międzystykowa [mm]:

Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.

Przyłączalność przewodu [mm²]:

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

2,5 - 50

Stopień ochrony IP:

Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.

IP20

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do 70

Sposób montażu:

szyna TH

Możliwość zastosowania wyzwalacza:

Nie

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC 60947-3,
PN-EN 60947-3

Zdjęcie produktu

Zalety produktu

Dźwignia w kolorze czerwonym.

Możliwość zamontowania styków pomocniczych (PS ETIMAT 10). Styki pomocnicze PS ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.

możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT 10). Wyzwalacze napięciowe (wzrostowe) DA ETIMAT 10 można stosować do rozłączników SV 16A, 25A, 40A.

Możliwość zasilania z dołu lub z góry.

Możliwość podwójnego przyłączenia szyny izolacyjnej - góra i dół.

Wskaźnik położenia styków.

Możliwość plombowania dźwigni w pozycji "Zał." i "Wył.".

Oznaczenie “ON/OFF” na dźwigni załączającej dla rozłączników SV 16A, 25A, 40A.

Każdy wyłącznik oznaczony kodem EAN.

Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.

Rysunek wymiarowy

ETIsON Curves

Fukcjonalności programu:

generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających

regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń

analizowanie selektywności między urządzeniami zabezpieczającymi

symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających

definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji

sporządzanie raportów do dokumentacji projektowej

Sprawdź jakie to proste!

Podrobnosti o výrobci

Výrobce

ETI Polam Sp. z o.o.
Adresa

06-100 Pułtusk Jana Pawła II 18 Polska
E-mail

etipolam@etipolam.com.pl

Velkoobjemová balení

Typ obalu	Pudełko	Pudełko
Množství	3 kusů.	27 kusů.
Hmotnost (kg)	1,000	-
Objem (m3)	0,002	-
Šířka (m)	0,092	-
Délka (m)	0,220	-
Hloubka (m)	0,078	-
