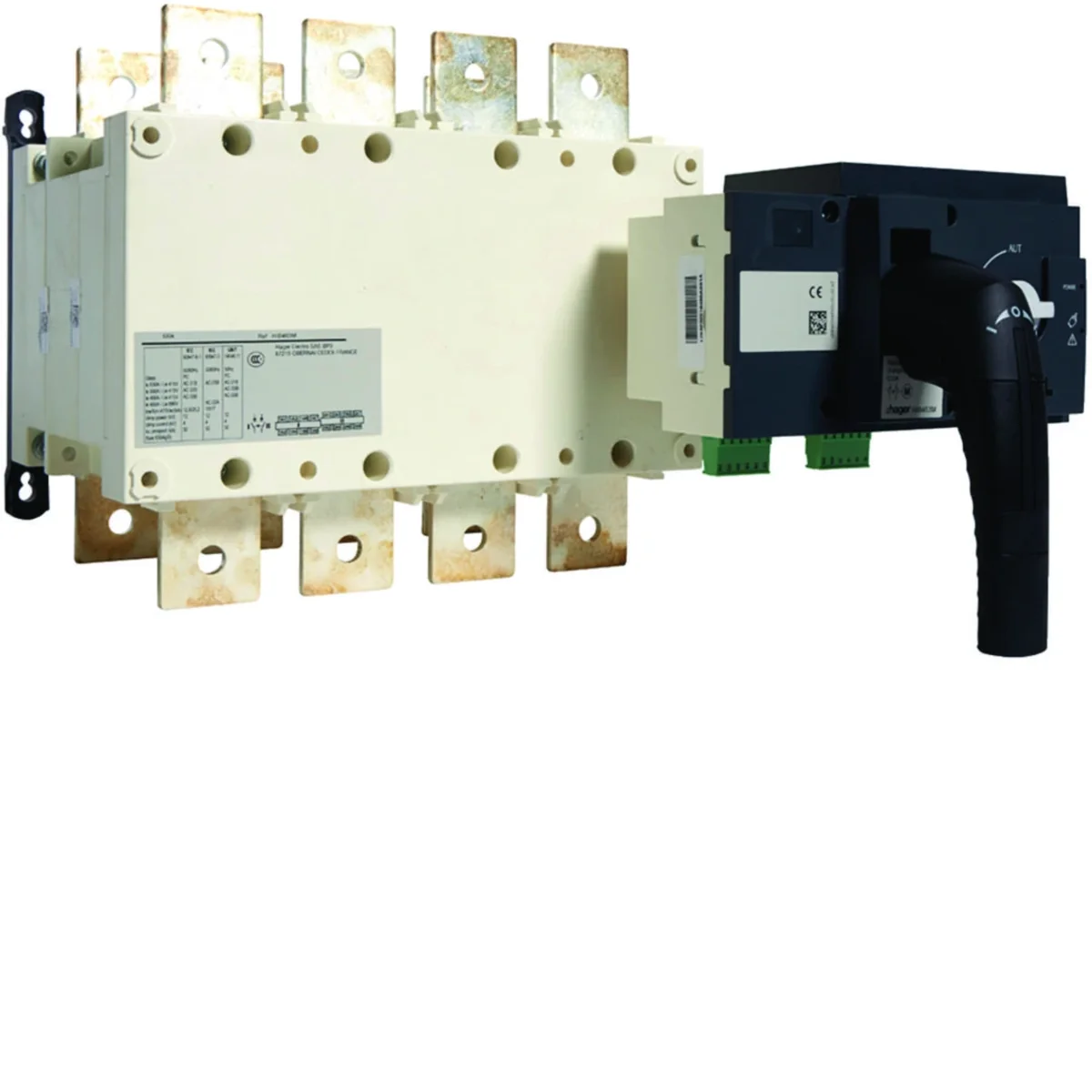

Name: Przełącznik zasilania z napędem silnikowym 1000A
Brand: HAGER
SKU: ALM093HAGE
Price: 24776.51 PLN

Przełącznik izolacyjny zasilania z napędem elektromagnetycznym 1000A jest doskonale przystosowany do spełniania aktualnych wymogów wynikających z codziennej praktyki elektroinstalacyjnej. Różnorodne możliwości podłączenia i szeroki asortyment wyposażenia pozwalają na realizację bez większego wysiłku także nietypowych rozwiązań na realizowanych obiektach.

Funkcja:

Zdalne przełączanie zasilania obwodów będących pod obciążeniem z zachowaniem separacji linii zasilających.

Cechy produktu:

Zastosowanie zdalnego przełączania dwóch zblokowanych rozłączników oferuje szereg możliwości:
- 3 stabilne pozycje pracy przełączane pod obciążeniem (kat. AC 22 i AC 23),
- bezpieczna separacja sieci zasilających ze wskazaniem pozycji pracy,
- możliwość blokady w pozycji 0,
- kompaktowa budowa,
- konstrukcja i rozstaw biegunów umożliwia zastosowanie mostków sprzęgających,
- współpraca ze sterownikiem uniwersalnym typu HZI811.

Częstotliwość znamionowa [Hz]

60
Prąd znamionowy [A]

1000
Straty mocy [W]

140,7
Typ podłączenia

Zacisk
PKWIU

27.33.11.0

Liczba biegunów

4
Stopień ochrony

IP00
Straty mocy na biegun [W]

46,9
Znamionowe napięcie łączeniowe [V]

380/415

Pozostałe dane techniczne

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

tak
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

1000 A
Znamionowy prąd ciągły dla AC-21, 400 V

1000 A
Znamionowa moc pracy dla AC-23, 400 V

450 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

tak
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Inne
Z mechanizmem ryglującym

tak
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

1000 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

64 kA
Zdolność łączeniowa przy 400 V

658 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

1
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Inne
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Rodzaj opakowania		Karton	Paleta
Ilość	1 szt.	1 szt.	1 szt.
Waga (kg)	46,900	48,000	71,000
Szerokość (m)	0,370	0,600	0,800
Długość (m)	0,412	0,715	1,050
Głębokość (m)	0,584	0,795	1,200
