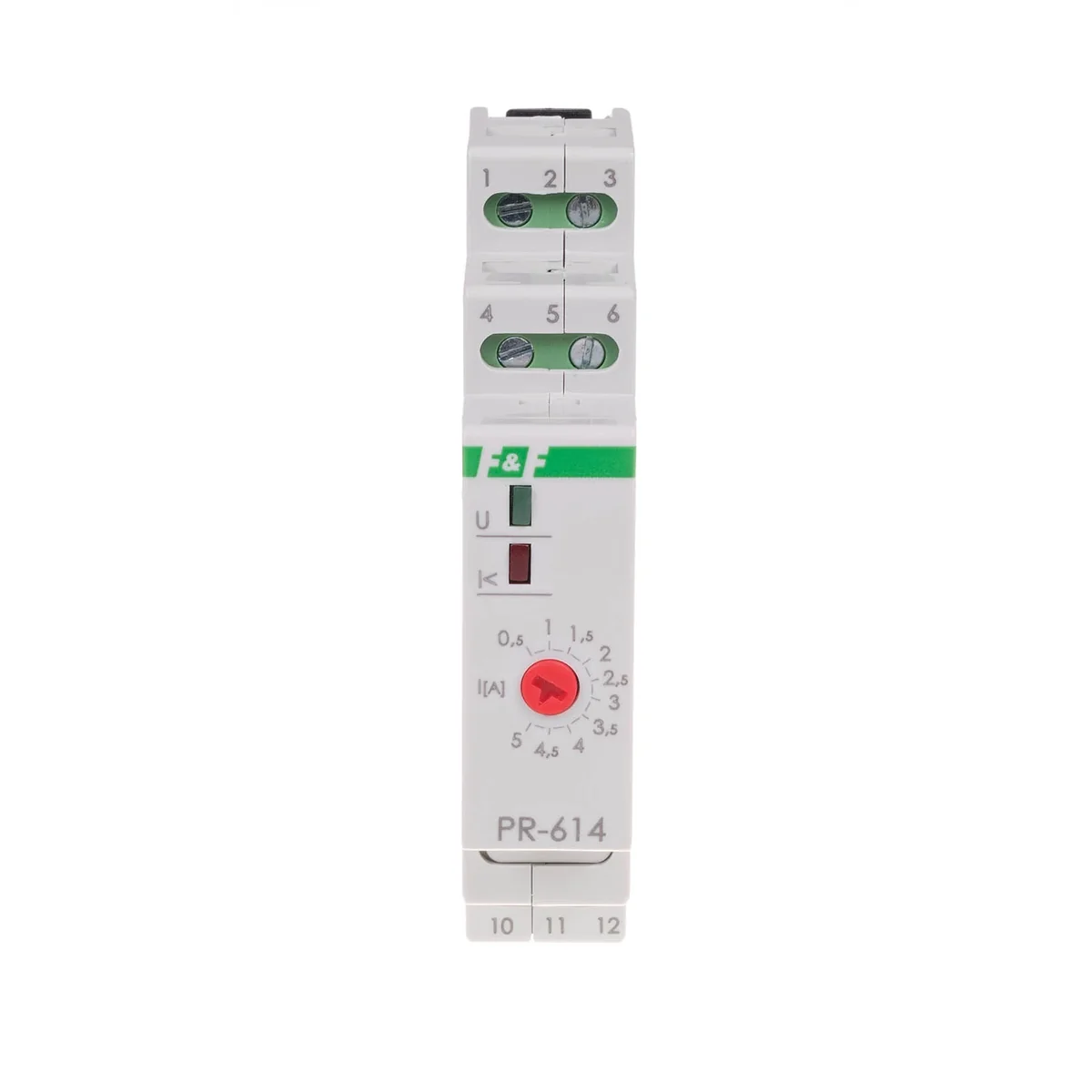

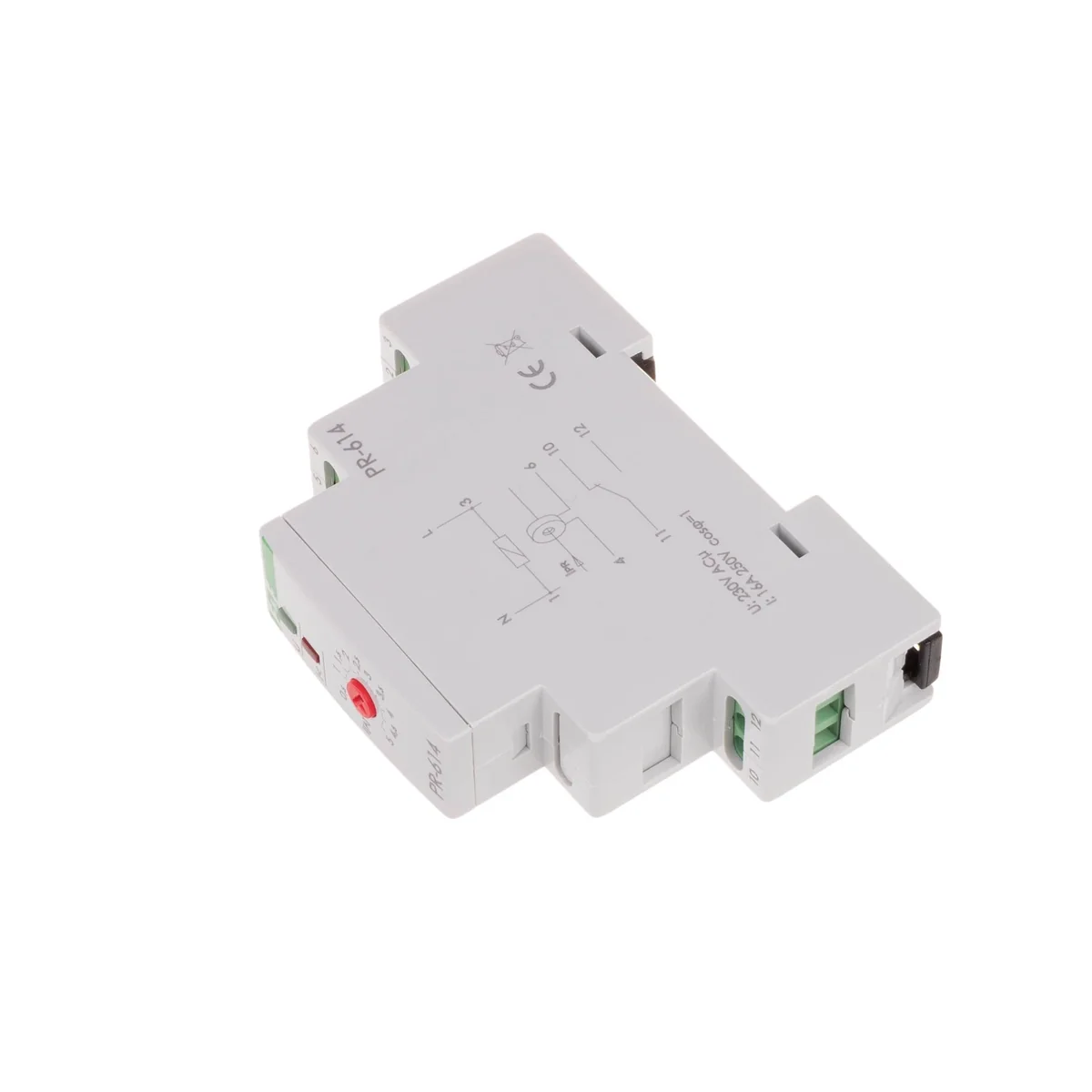

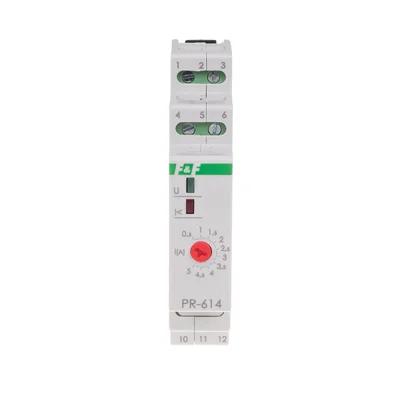

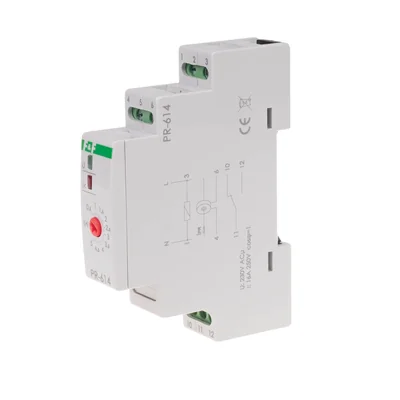

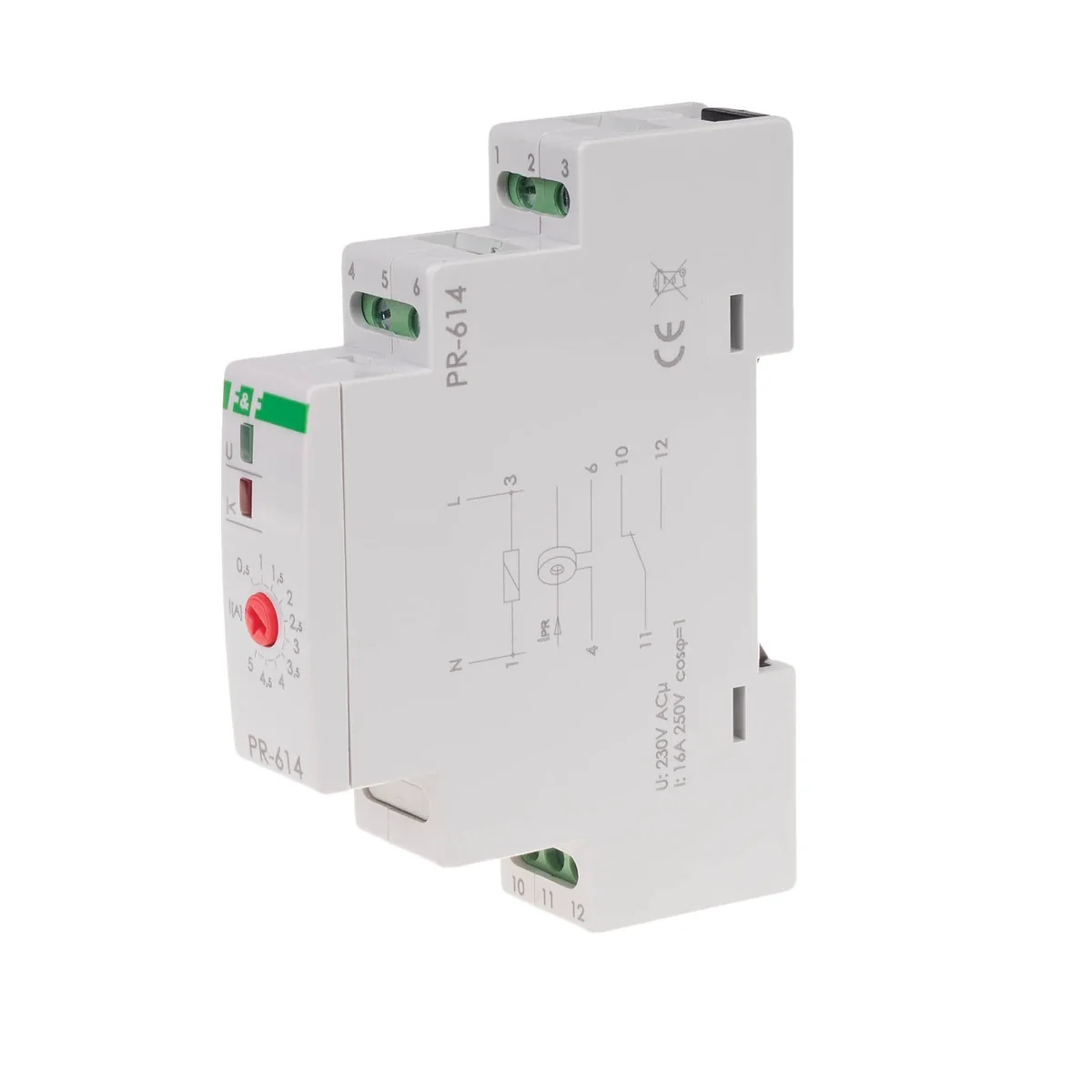

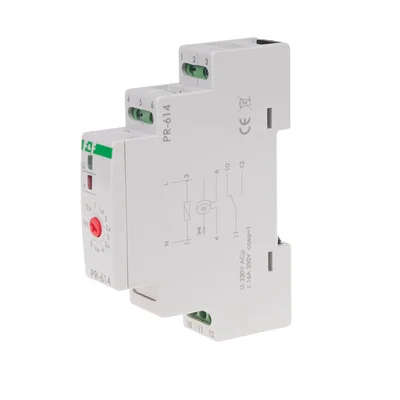

Przekaźnik priorytetowy PR-614 PR-614

Indeks lokalny:
APP137FIFQ
Nr katalogowy:
PR-614
Kod EAN:
5908312595922
Producent: F&F
Histereza powrotu [%]: 10
Ilość styków: 1NO 0NC
Moc [W]: 0,4
Cena:
34,65 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.Działanie
Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.
Przekaźnik jest przystosowany do współpracy z przekładnikiem prądowym o prądzie wtórnym 5A. Obwód pierwotny przekładnika włączone jest w obwód  prądowy odbiornika priorytetowego, a wtórny do zacisków pomiarowych przekaźnika.
Wartość rzeczywista nastawy prądu,   przy którym zadziała przekaźnik jest iloczynem liczby ustawionej pokrętłem na skali i zastosowanego przekładni przekładnika prądowego.
Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140A stosujemy przekładnik prądowy o parametrach 150/5A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60A (2A×30=60A).

Dane techniczne

  • Histereza powrotu [%]
    10
  • Moc [W]
    0,4
  • Napięcie znamionowe [V]
    230
  • Prąd odbiorników niepriorytetowych [A]
    16
  • Prąd wejścia pomiarowego [A]
    <5
  • Temperatura pracy [°C]
    -25-50
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • Opóźnienie przełączenia [s]
    0,1
  • Ilość styków
    1NO 0NC
  • Montaż
    Na szynie TH-35
  • Opóźnienie powrotu [s]
    0.1
  • Prąd przełączenia - regulowany [A]
    0.5-5
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Wymiary
    1 moduł (18mm)
  • Szerokość opakowania [mm]
    20
  • Opóźnienie przełączenia
    0, 1sek
  • PKWIU
    27.12.24.0

Pozostałe dane techniczne

  • Napięcie znamionowe
    230 V
  • Maksymalna zwłoka czasowa rozłączania
    100 ms
  • Prąd znamionowy (styki sterowania)
    15 A
  • Sposób montażu
    Szyna DIN
  • Zakres prądu zadziałania
    0.5 ... 5 A
  • Maksymalny prąd ciągły
    16 A
  • Rodzaj napięcia
    AC
  • Stopień ochrony (IP)
    IP20

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,078
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
