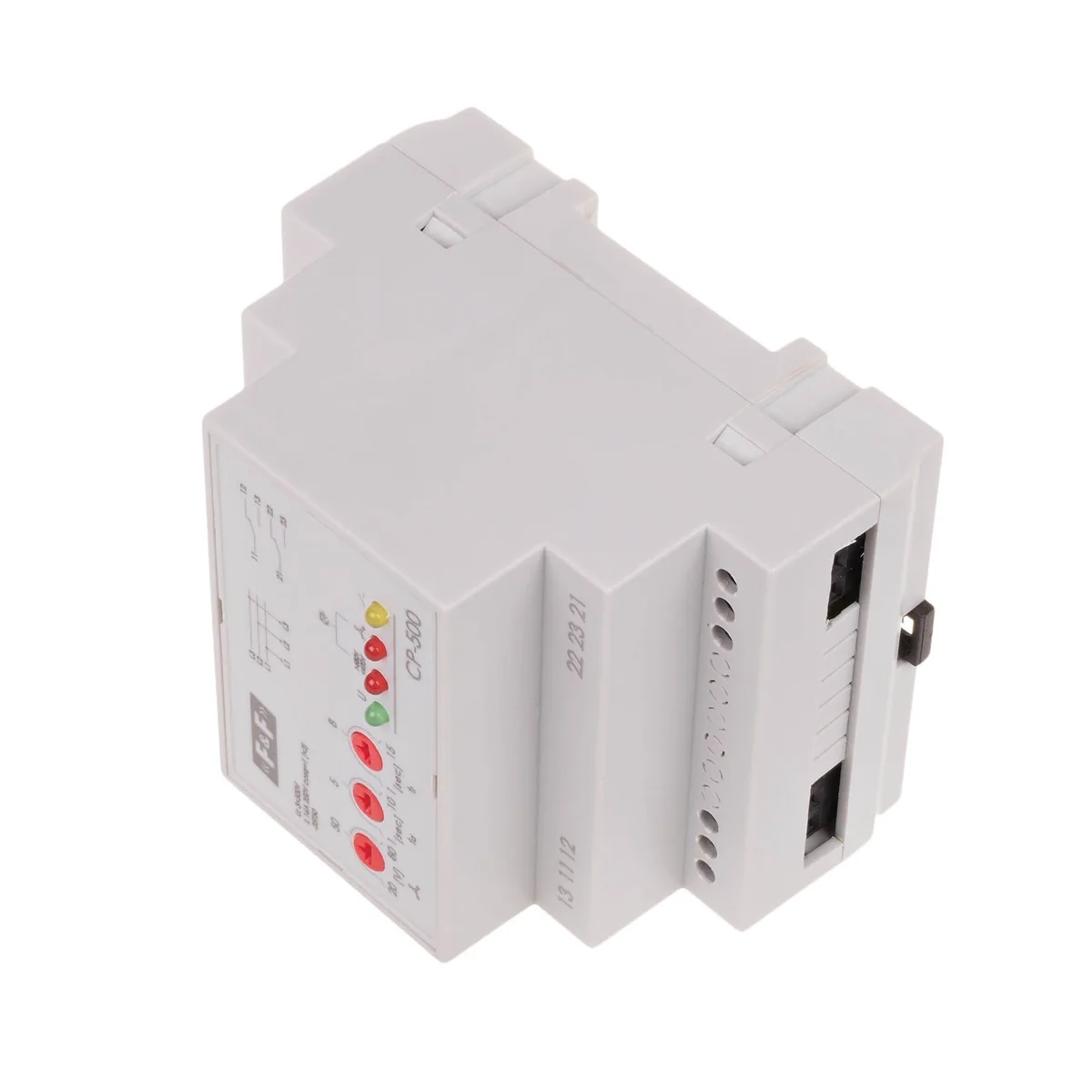

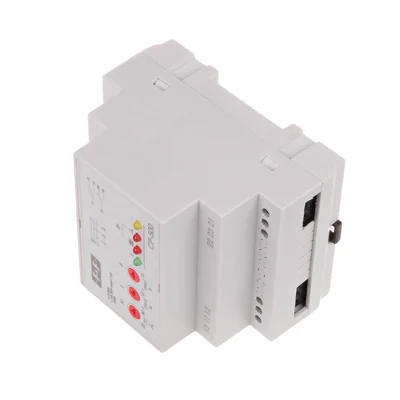

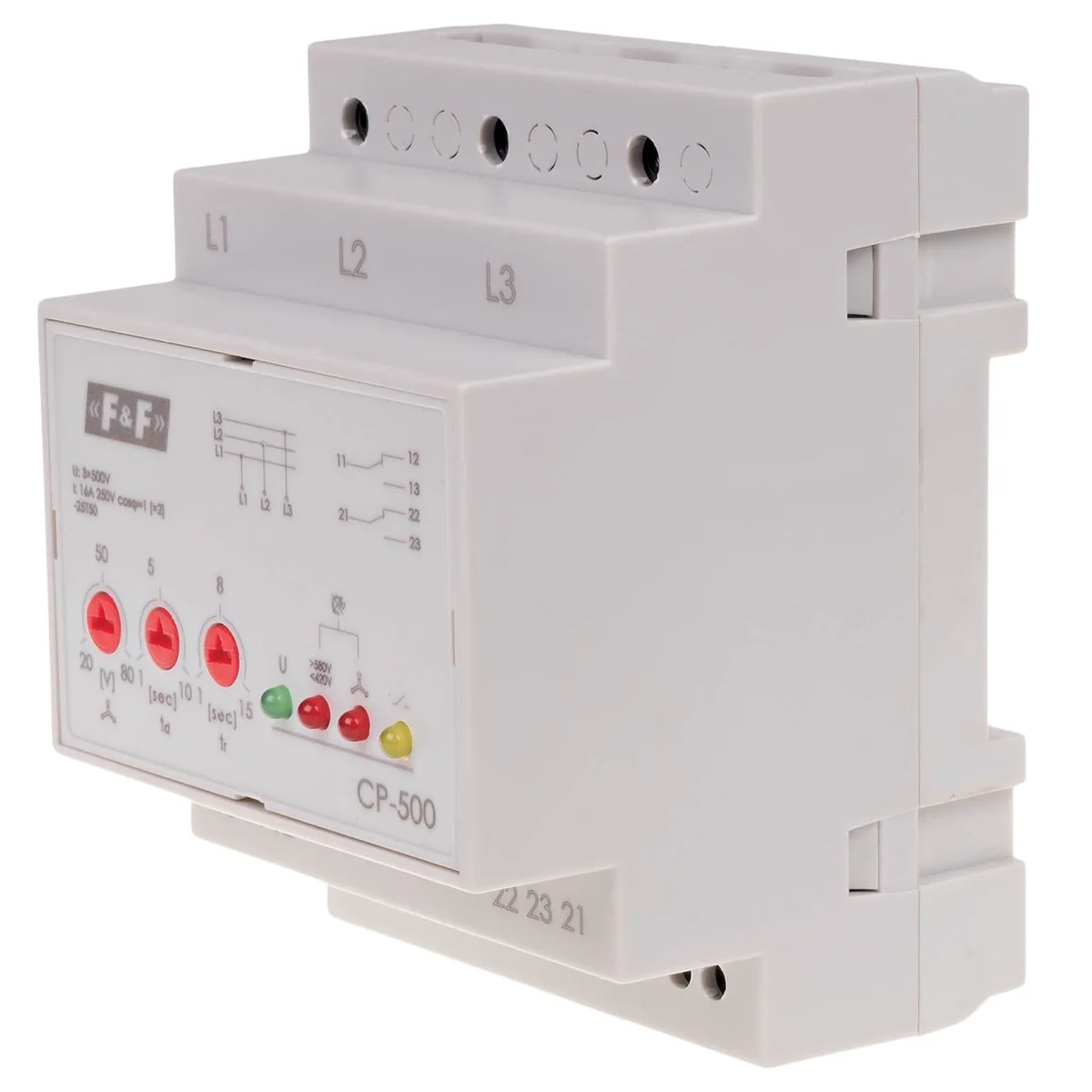

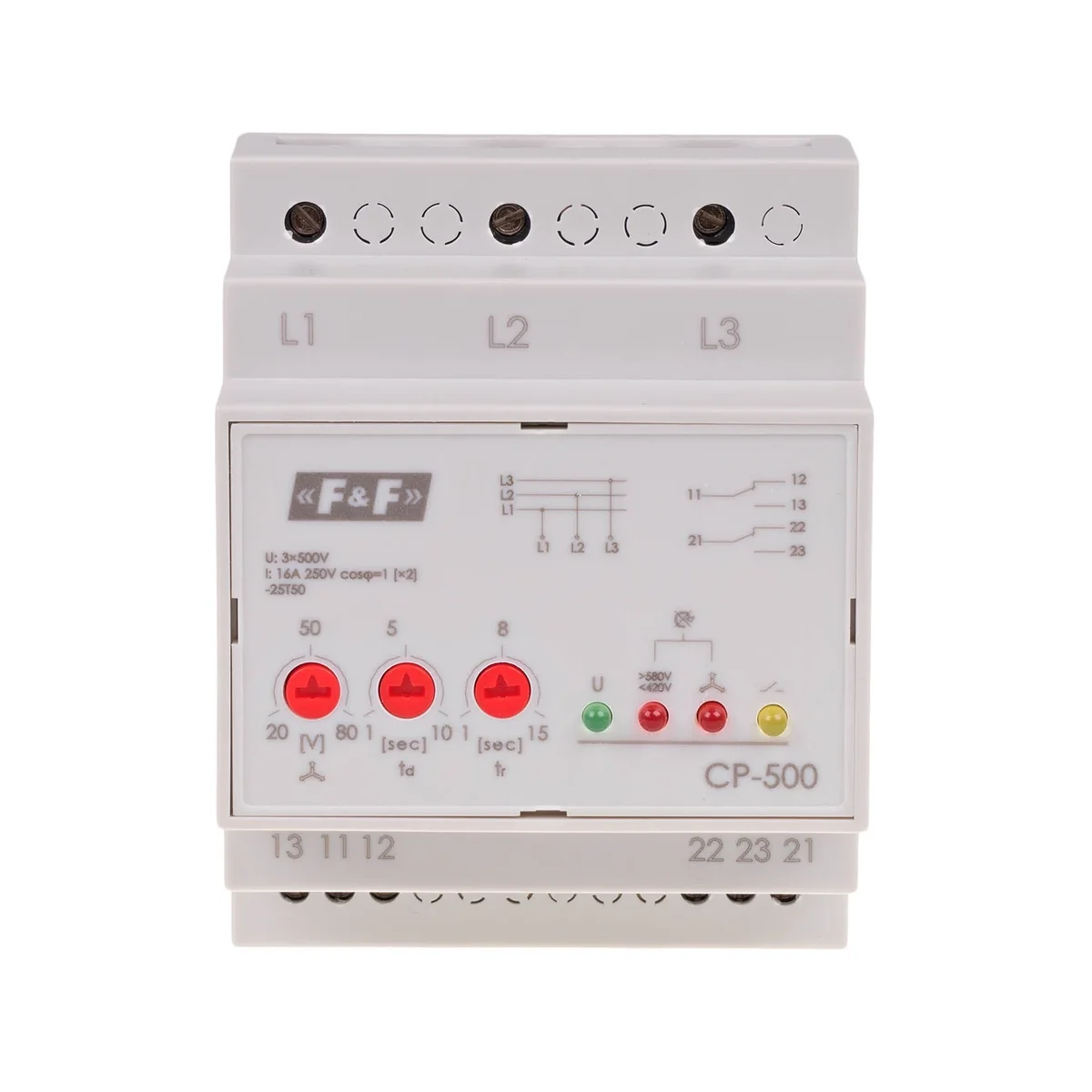

Przekaźnik napięciowy trójfazowy CP-500 bez N CP-500
Indeks lokalny:
API045FIFQ
Nr katalogowy:
CP-500
Kod EAN:
5908312595779
Cena:
128,20 €
brutto / szt.
(w tym VAT 23%)
512,80 € brutto/kg.
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Przeznaczenie
Czujnik CP-500 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×500V w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem. Funkcje zabezpieczające
* przed zanikiem fazy
* przed spadkiem napięcia fazy poniżej 240V
* przed zmianą kolejności faz
* przed asymetrią faz
* przed symetrycznym wzrostem napięcia powyżej 580V
* przed symetrycznym spadkiem napięcia poniżej 420V Działanie
Przy prawidłowych napięciach sieci styki zostają zamknięte. Wystąpienie jakiejkolwiek anomalii w czasie dłuższym niż ustawiony powoduje zadziałanie zabezpieczenia - otwarcie styków czujnika. Zamkniecie styków nastąpi automatycznie z opóźnieniem czasowym po powrocie prawidłowych parametrów sieci.
| Asymetria zadziałania - regulowana [V] | 20-80 |
| Asymetria zadziałania - regulowana [V] | 20-80 |
Dane techniczne
-
Histereza napięciowa powrotu [V]5
-
Moc [W]0,7
-
Napięcie znamionowe [V]230
-
Próg zadziałania- górny [V]230-260
-
Stopień ochronyIP20
-
Sygnalizacja zasilaniaLED zielona
-
Waga [g]250
-
Zasilanie [V]3×500
-
Szerokość opakowania [mm]90
-
Zakres napięć150-210V
-
Histereza napięciowa powrotu - dla progu U2 [V]580/0,5sek
-
Ilość styków0NO 0NC
-
MontażNa szynie TH-35
-
Prąd obciążenia [A]2x8
-
PrzyłączeZaciski śrubowe 2,5mm
-
Sygnalizacja przekroczenia progów napieciowych4×LED
-
Temperatura pracy [°C]Od -25-50
-
Wymiary4 moduły (70mm)
-
Wysokość opakowania [mm]150
-
Waga opakowania [kg]0,25
-
Histereza napięciowa powrotu - dla progu U1 [V]420V / 5sek
-
PKWIU27.12.23.0
Pozostałe dane techniczne
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 3-fazowegotak
-
Funkcja histerezy, 3-fazowatak
-
Kontrola nadnapięcia dla prądu stałegonie
-
Zakres pomiarowy napięcia 1500 ... 500 V
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania1 s
-
Liczba styków przełącznych2
-
Wysokość90 mm
-
Z odłączalnymi zaciskaminie
-
Kontrola nadnapięcia 3-fazowegotak
-
Kontrola podnapięcia dla prądu stałegonie
-
Funkcja histerezy dla prądu stałegonie
-
Zakres pomiarowy napięcia 2420 ... 580 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz500 ... 500 V
-
Wartość nastawy napięcia zadziałania420 ... 580 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania10 s
-
Szerokość70 mm
-
Głębokość65 mm
Dane producenta
-
ProducentF&F Filipowski Spółka Komandytowa
-
Adres95-200 Pabianice ul. Konstantynowska 79/81
-
Numer telefonu
-
Email
-
NIP7310005314
-
GLN5900009915815
Opakowania zbiorcze
| Rodzaj opakowania | Sztuka |
| Ilość | 1 szt. |
| Waga (kg) | 0,153 |
| Szerokość (m) | 0,071 |
| Długość (m) | 0,095 |
| Głębokość (m) | 0,070 |
