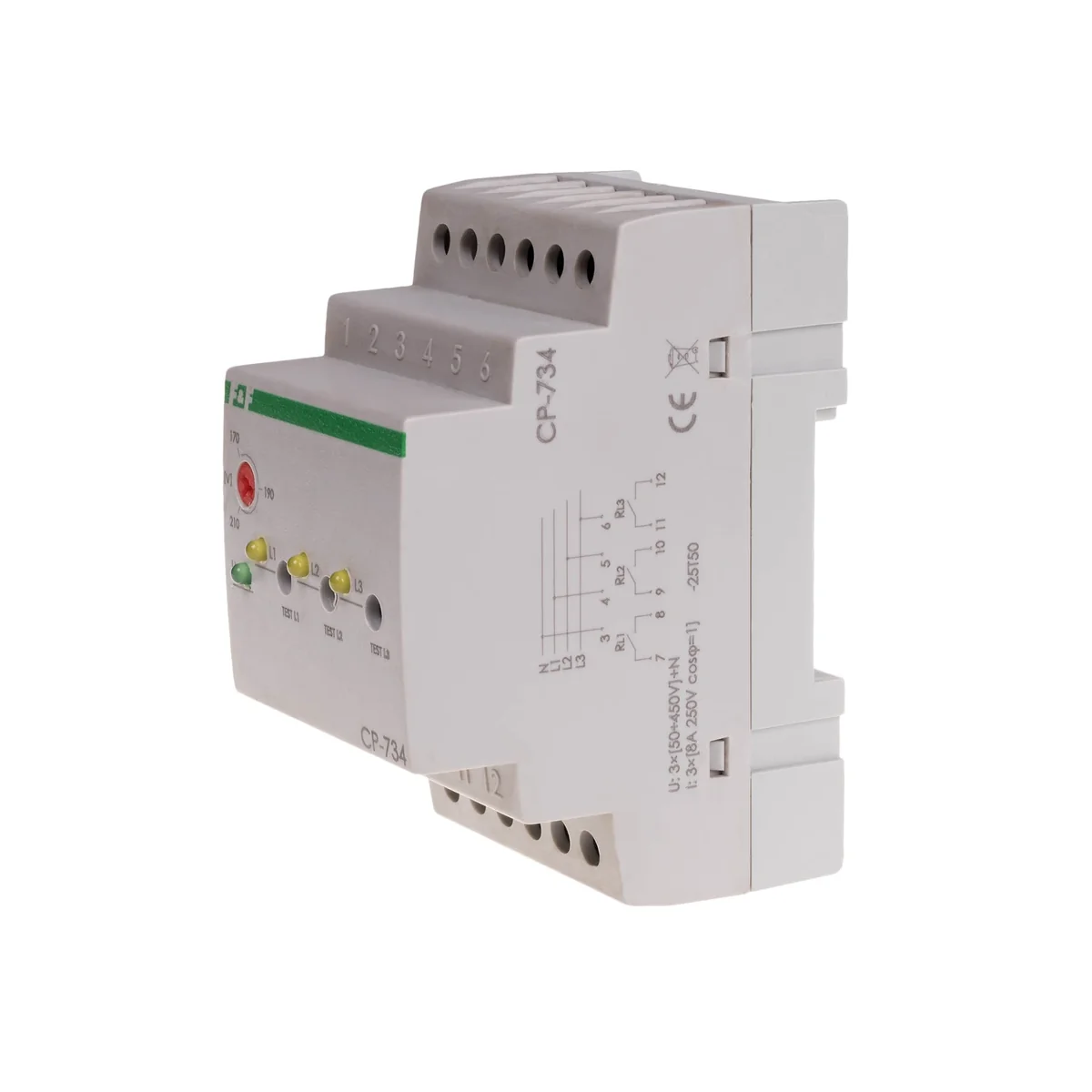

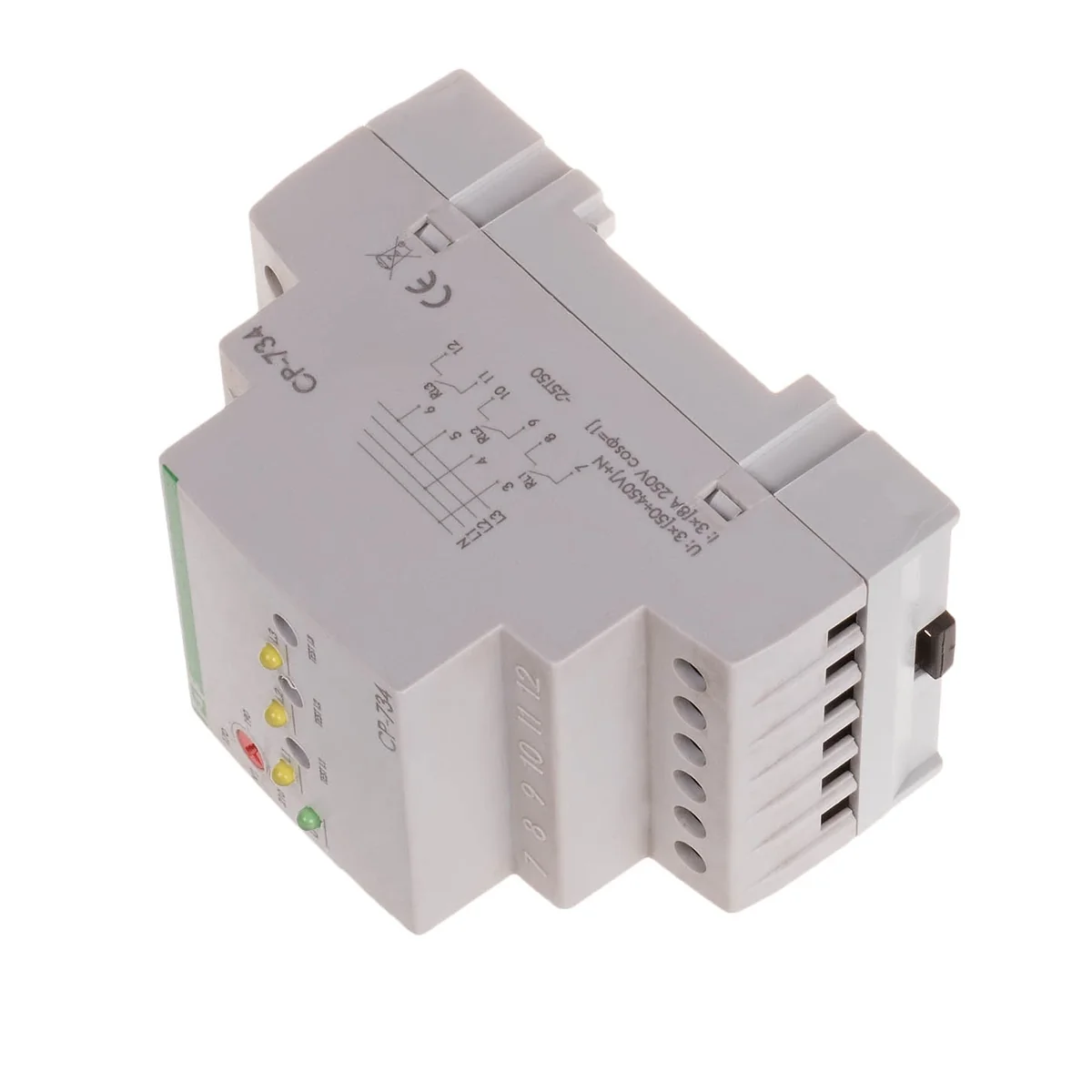

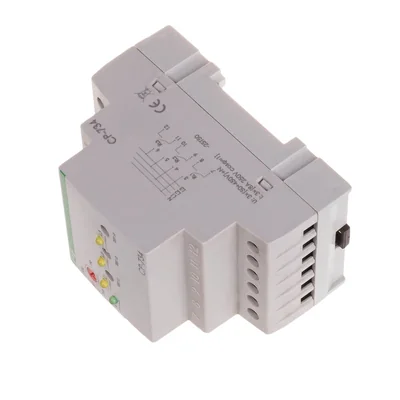

Przekaźnik napięciowy CP-734 CP-734
Índice local:
APL098FIFQ
Número de catálogo:
CP-734
Código EAN:
5908312591337
Fabricante:
F&F
Czas powrotu zasilania [s]: 1,5
Czas zadziałania [ns]: 0,5sek
Histereza napięciowa powrotu [V]: 5
Precio:
228,34 zł
brutto / uds.
(IVA incluido 23%)
Entrega en 3h
Recogida en 1h
Cantidad uds.
(múltiple:
1
)
Añadir a solicitud de presupuesto
Añadir al portapapeles
Imprimir
Pregunta por el producto
Descripción del producto
Datos técnicos
Detalles del fabricante
Empaquetado a granel
Archivos para descargar
Descripción del producto
Przeznaczenie
Przekaźnik napięciowy CP-734 służy do kontroli napięcia sieci trójfazoweji zabezpieczeniaodbiornika jednofazowego przed skutkami spadkunapięciaponiżej ustawionej wartości. Działanie

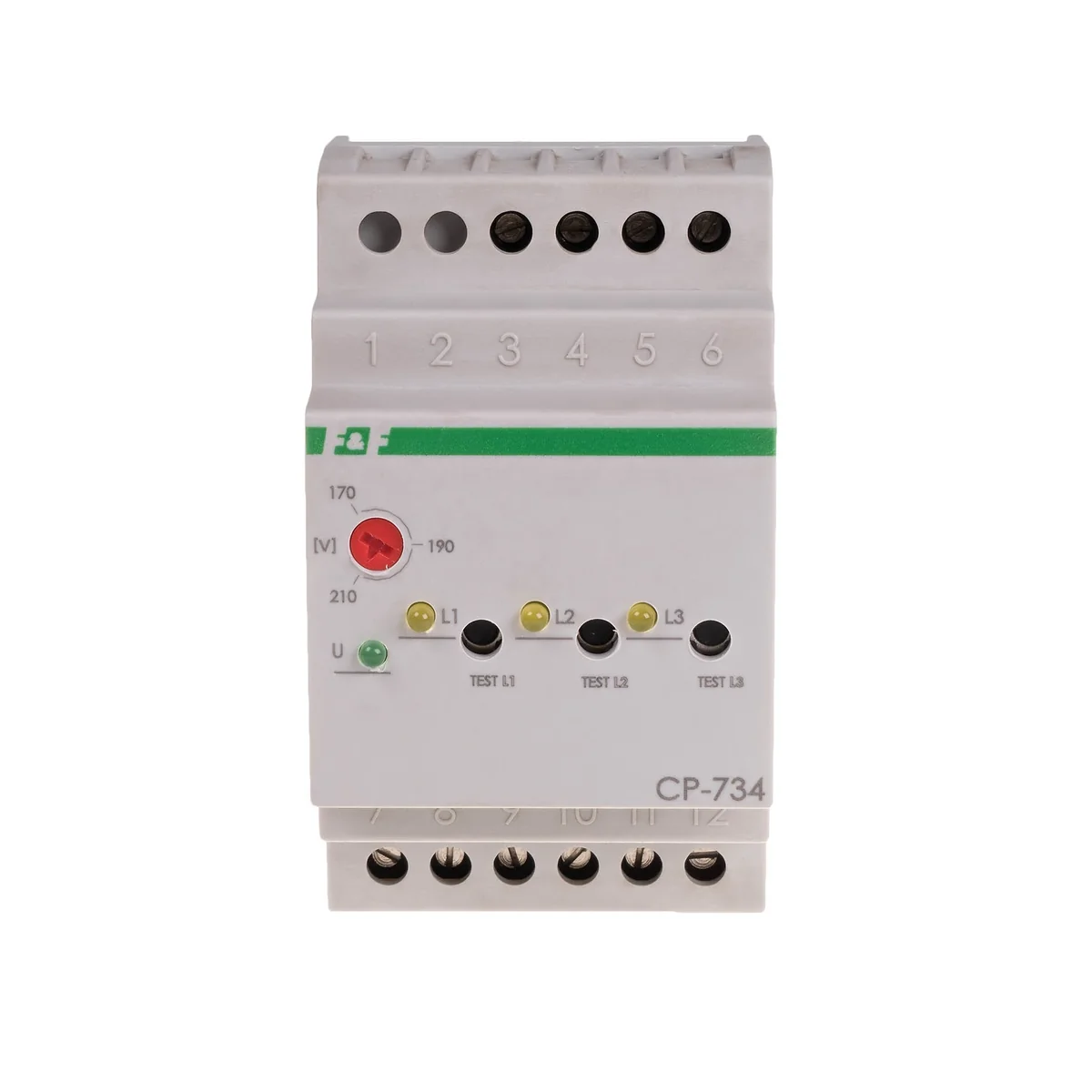

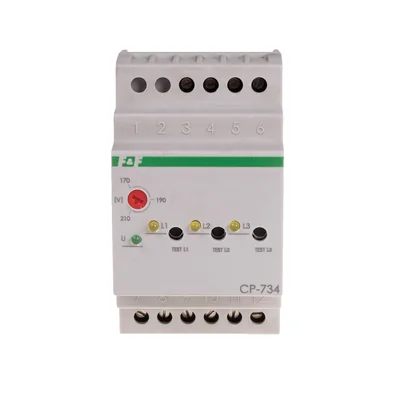

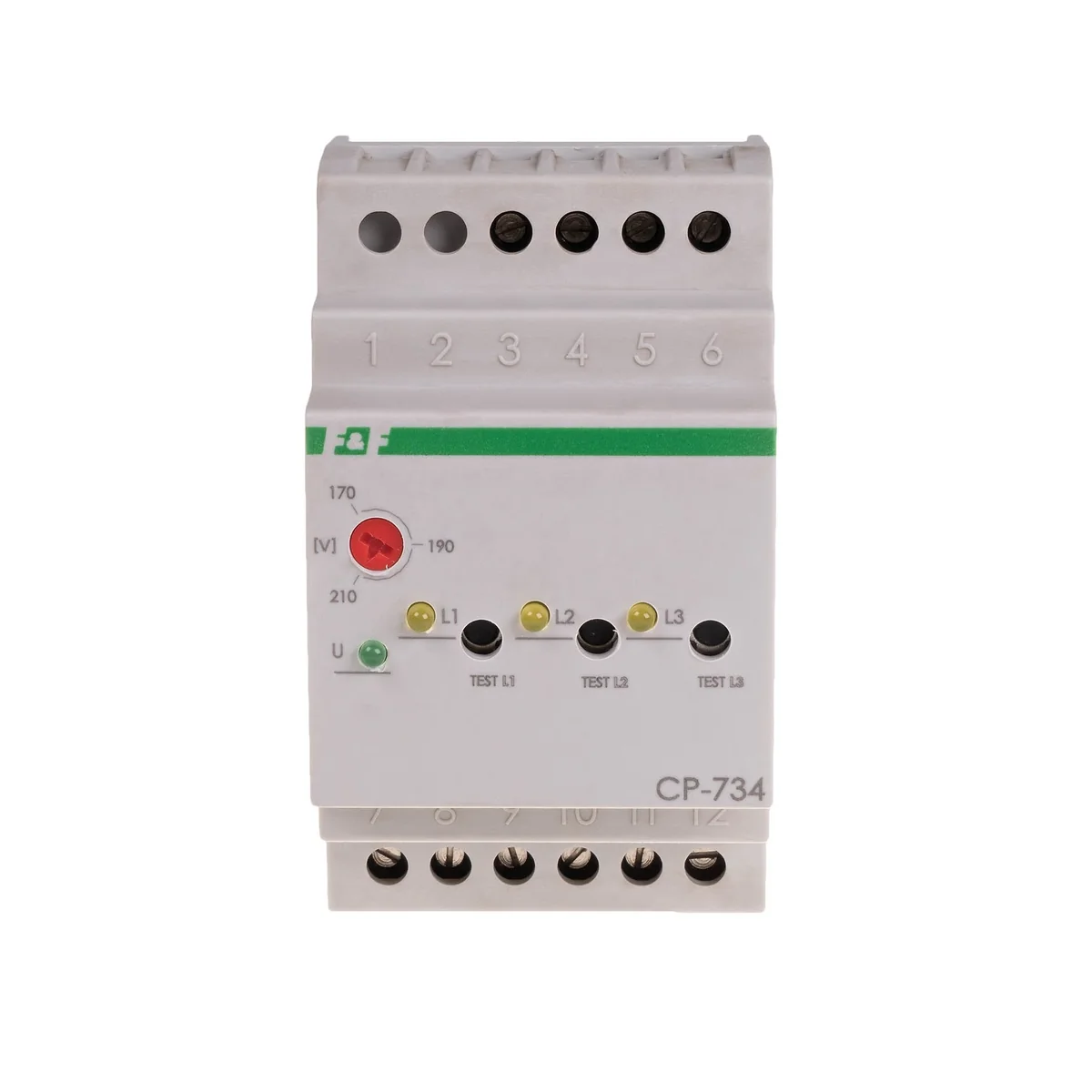

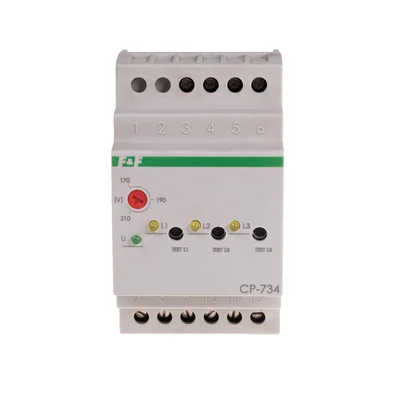

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia siecisygnalizowane są świeceniem diody LED żółtej L1, L2i L3 w obwodzie każdej fazy (zamkniętestyki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje otwarciestyku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Załączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu(ti. o wartość histerezy napięciowej).
TEST (symulacja zadziałania)
Naciskając przyciskchwilowy TEST w obwodzie danej fazy powodujemy załączenie styku odpowiadającemu tej fazie na czas trzymania przycisku.
Datos técnicos
-
Czas powrotu zasilania [s]1,5
-
Histereza napięciowa powrotu [V]5
-
Moc [W]0,8
-
Prąd obciążenia [A]3x16
-
PrzyłączeZaciski śrubowe 2,5mm
-
Sygnalizacja zasilaniaLED zielona
-
Wymiary3 moduły (52,5mm)
-
Wysokość opakowania [mm]90
-
Waga opakowania [kg]0,25
-
Czas zadziałania [ns]0,5sek
-
Ilość styków3NO 0NC
-
MontażNa szynie TH-35
-
Próg napięciowy zadziałania - regulowany [V]170-210
-
Sygnalizacja faz3×LED żółta
-
Temperatura pracy [°C]Od -25-50
-
Zasilanie3×(50-450V)+N
-
Szerokość opakowania [mm]60
-
PKWIU27.12.23.0
Otros datos técnicos
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 1-fazowegonie
-
Kontrola nadnapięcia 1-fazowegonie
-
Funkcja histerezy, 1-fazowatak
-
Kontrola podnapięcia dla prądu stałegonie
-
Funkcja histerezy dla prądu stałegonie
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania0.5 s
-
Liczba styków rozwiernych1
-
Wysokość90 mm
-
Z odłączalnymi zaciskaminie
-
Kontrola podnapięcia 3-fazowegotak
-
Kontrola nadnapięcia 3-fazowegonie
-
Funkcja histerezy, 3-fazowanie
-
Kontrola nadnapięcia dla prądu stałegonie
-
Zakres pomiarowy napięcia 13 ... 150 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz230 ... 230 V
-
Wartość nastawy napięcia zadziałania170 ... 210 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania1.5 s
-
Szerokość52.5 mm
-
Głębokość65 mm
Detalles del fabricante
-
FabricanteF&F Filipowski S.K.
-
Dirección95-200 Pabianice Konstantynowska 79/81 Polska
-
Email
Empaquetado a granel
| una especie de paquete | Sztuka |
| Cantidad | 1 uds. |
| Peso (kg) | 0,140 |
| Ancho (m) | 0,056 |
| Longitud (m) | 0,095 |
| Profundidad (m) | 0,070 |
