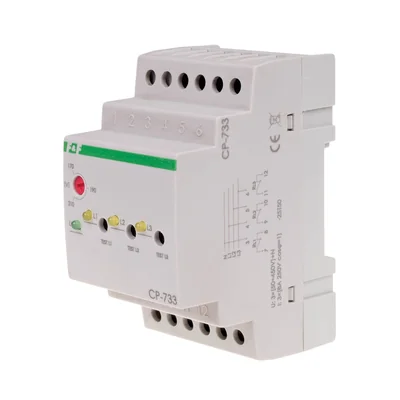

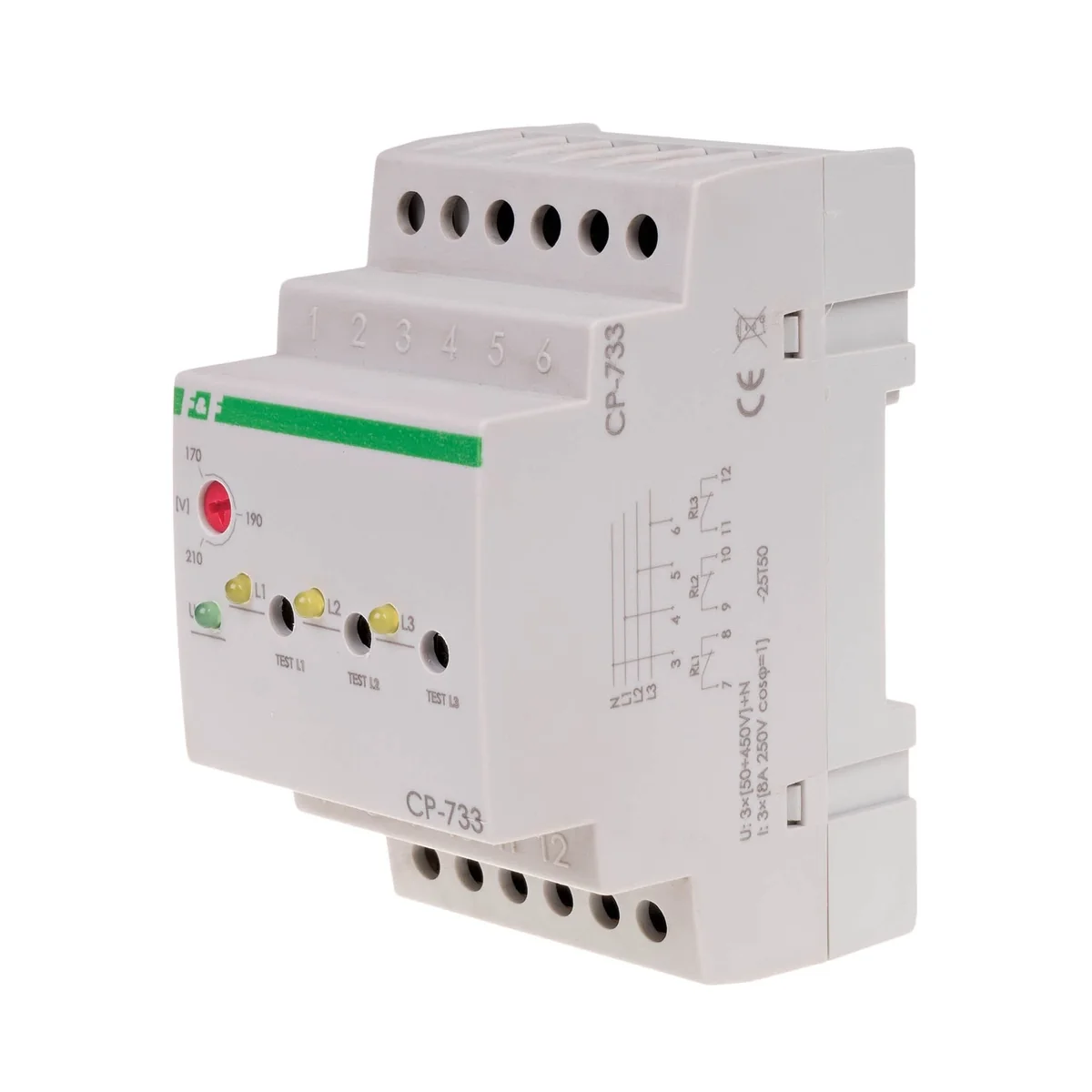

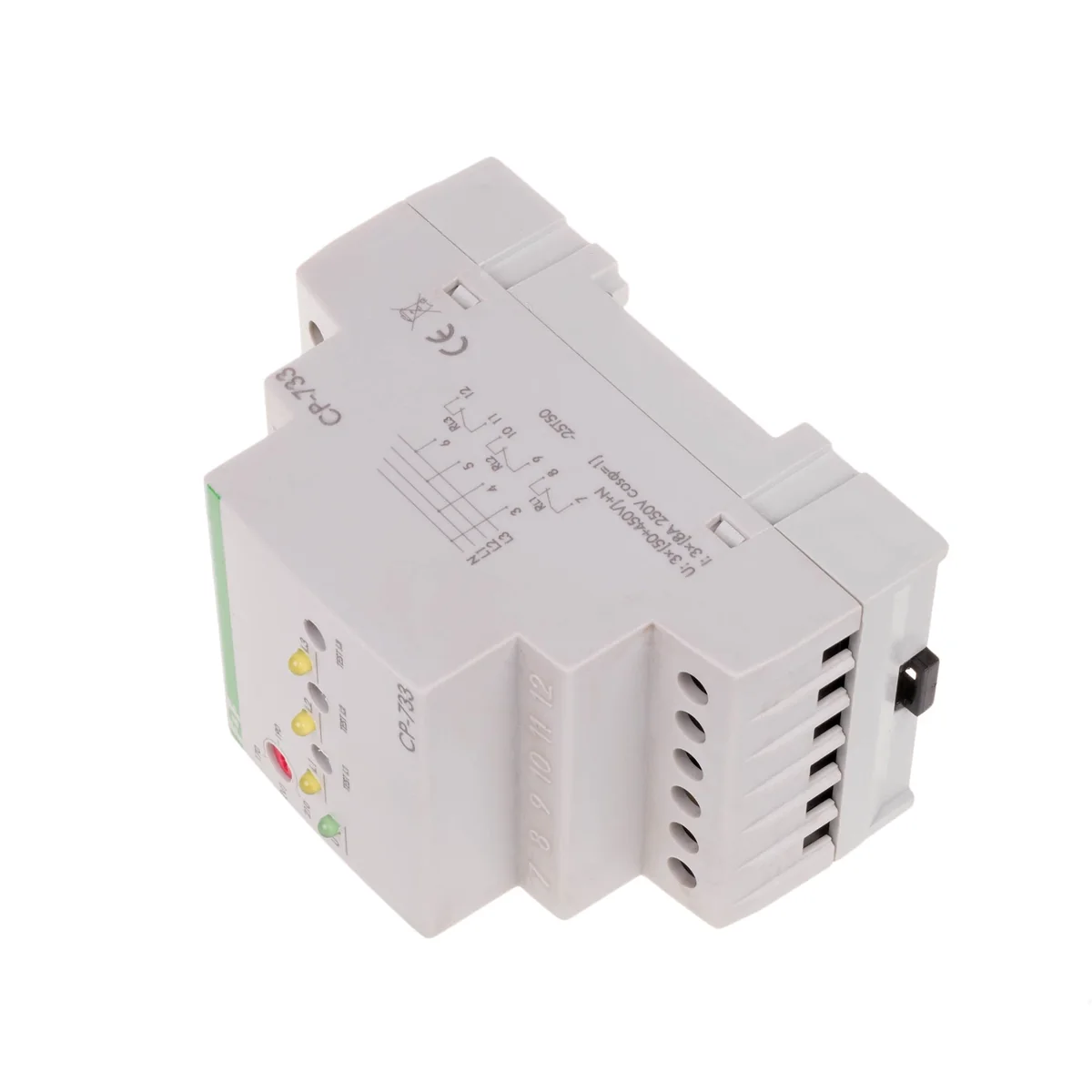

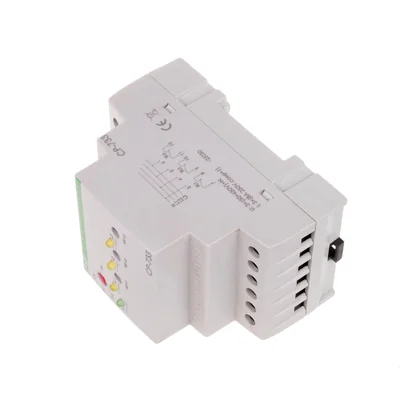

Przekaźnik napięciowy CP-733 CP-733
Indeks lokalny:
APL106FIFQ
Nr katalogowy:
CP-733
Kod EAN:
5908312596196
Producent:
F&F
Czas powrotu zasilania [s]: 1.5
Czas zadziałania [ns]: 0, 5sek
Histereza napięciowa powrotu [V]: 5
Cena:
53,64 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Przeznaczenie
Przekaźnik napięciowy CP-733 służy do kontroli napięcia sieci trójfazoweji zabezpieczeniaodbiornika jednofazowego przed skutkami spadkunapięciaponiżej ustawionej wartości.Działanie

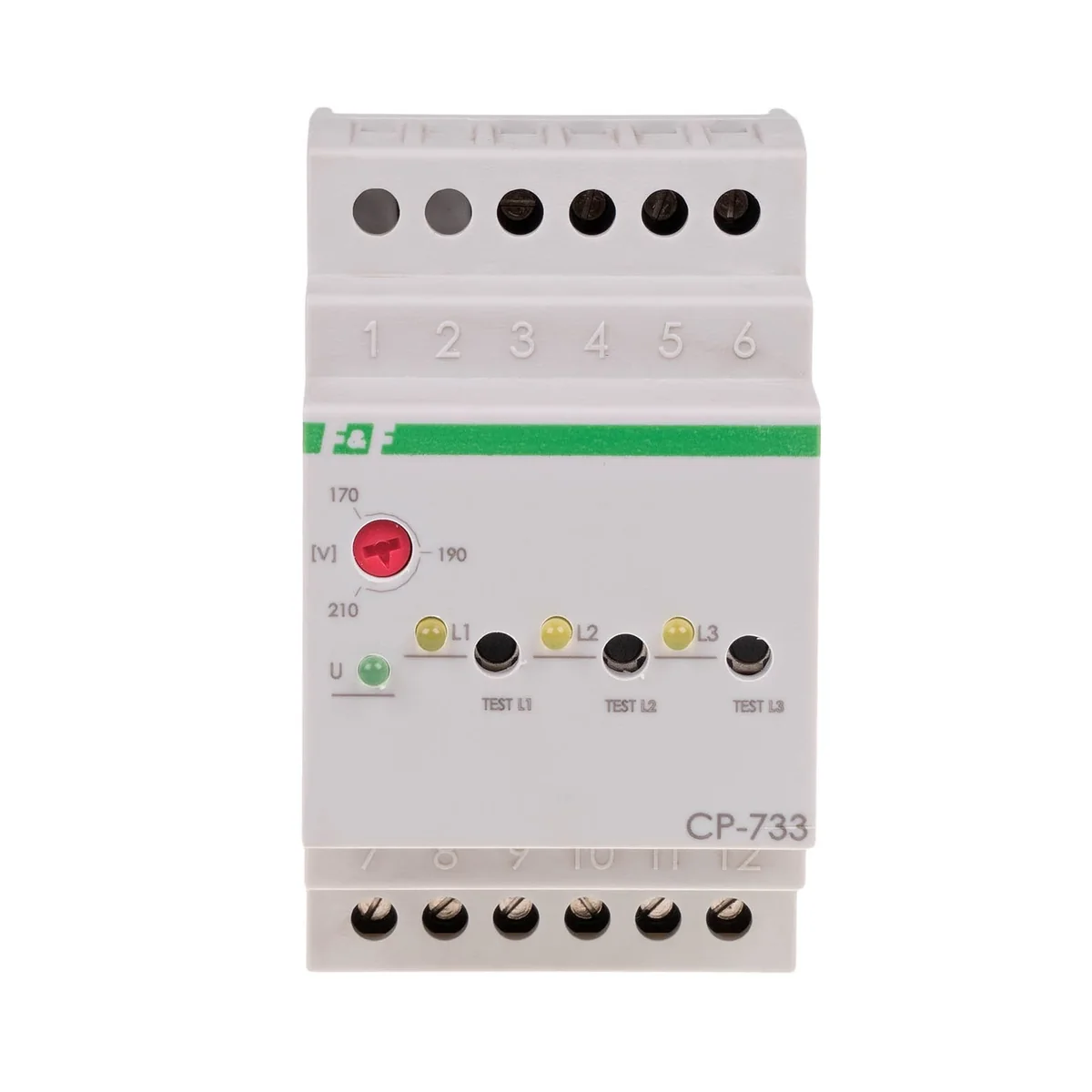

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia siecisygnalizowane są świeceniem diody LED żółtej L1, L2i L3 w obwodzie każdej fazy (otwarte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje załączenie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Rozłączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu(ti. o wartość histerezy napięciowej).
TEST (symulacja zadziałania)
Naciskając przyciskchwilowy TEST w obwodzie danej fazy powodujemy załączenie styku odpowiadającemu tej fazie na czas trzymania przycisku.
Dane techniczne
-
Czas powrotu zasilania [s]1.5
-
Histereza napięciowa powrotu [V]5
-
Moc [W]0,8
-
Prąd obciążenia [A]3x16
-
PrzyłączeZaciski śrubowe 2, 5mm
-
Sygnalizacja zasilaniaLED zielona
-
Wymiary3 moduły (52, 5mm)
-
Wysokość opakowania [mm]90
-
Waga opakowania [kg]0.25
-
Czas zadziałania [ns]0, 5sek
-
Ilość styków0NO 3NC
-
MontażNa szynie TH-35
-
Próg napięciowy zadziałania - regulowany [V]170-210
-
Sygnalizacja faz3×LED żółta
-
Temperatura pracy [°C]Od -25-50
-
Zasilanie3×(50-450V)+N
-
Szerokość opakowania [mm]60
-
PKWIU27.12.23.0
Pozostałe dane techniczne
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 1-fazowegonie
-
Kontrola nadnapięcia 1-fazowegonie
-
Funkcja histerezy, 1-fazowatak
-
Kontrola podnapięcia dla prądu stałegonie
-
Funkcja histerezy dla prądu stałegonie
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania0.5 s
-
Liczba styków zwiernych1
-
Wysokość90 mm
-
Z odłączalnymi zaciskaminie
-
Kontrola podnapięcia 3-fazowegotak
-
Kontrola nadnapięcia 3-fazowegonie
-
Funkcja histerezy, 3-fazowanie
-
Kontrola nadnapięcia dla prądu stałegonie
-
Zakres pomiarowy napięcia 1170 ... 210 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz230 ... 230 V
-
Wartość nastawy napięcia zadziałania170 ... 210 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania1.5 s
-
Szerokość52.5 mm
-
Głębokość65 mm
Dane producenta
-
ProducentF&F Filipowski Spółka Komandytowa
-
Adres95-200 Pabianice ul. Konstantynowska 79/81
-
Numer telefonu
-
Email
-
NIP7310005314
-
GLN5900009915815
Opakowania zbiorcze
| Rodzaj opakowania | Sztuka |
| Ilość | 1 szt. |
| Waga (kg) | 0,015 |
| Szerokość (m) | 0,056 |
| Długość (m) | 0,095 |
| Głębokość (m) | 0,070 |
