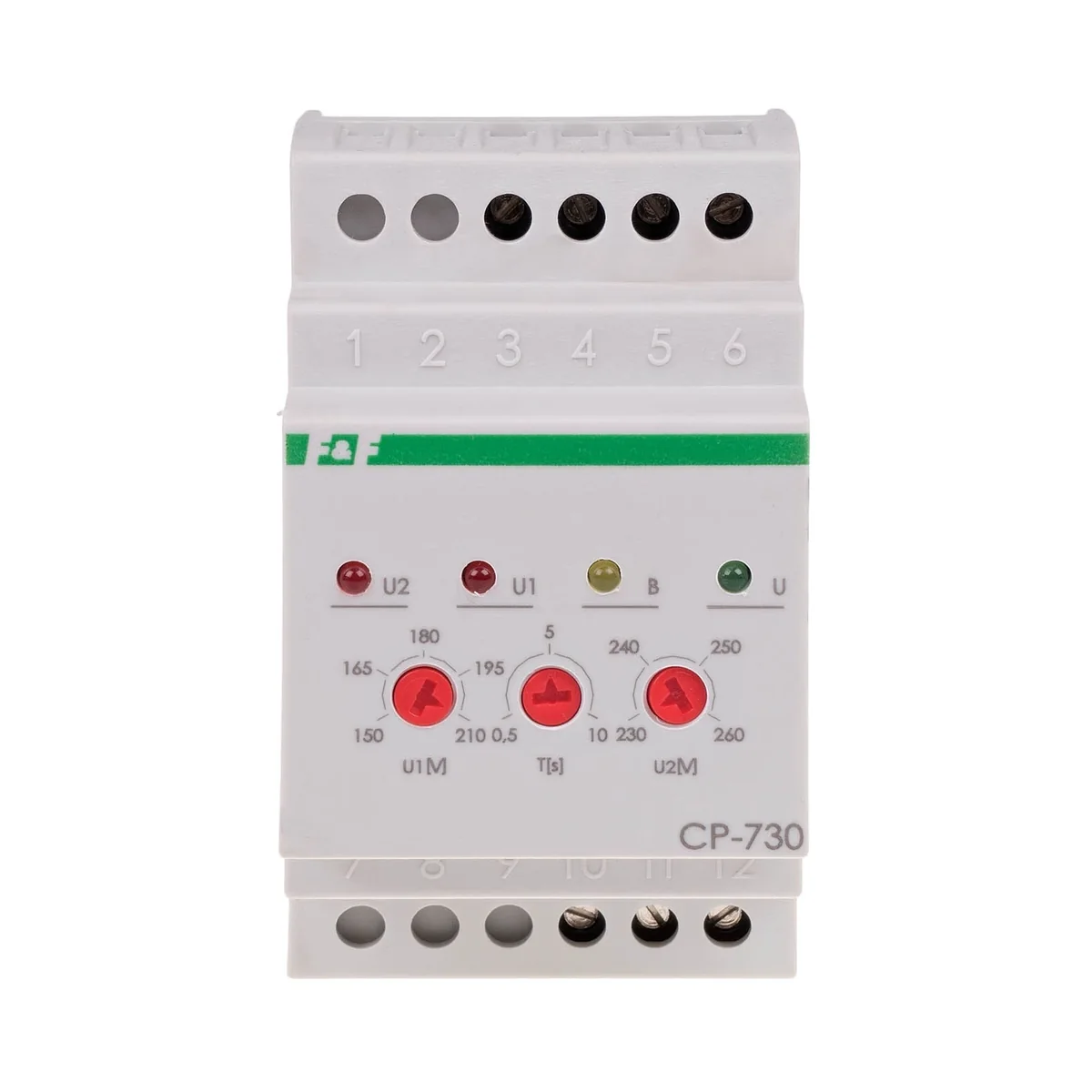

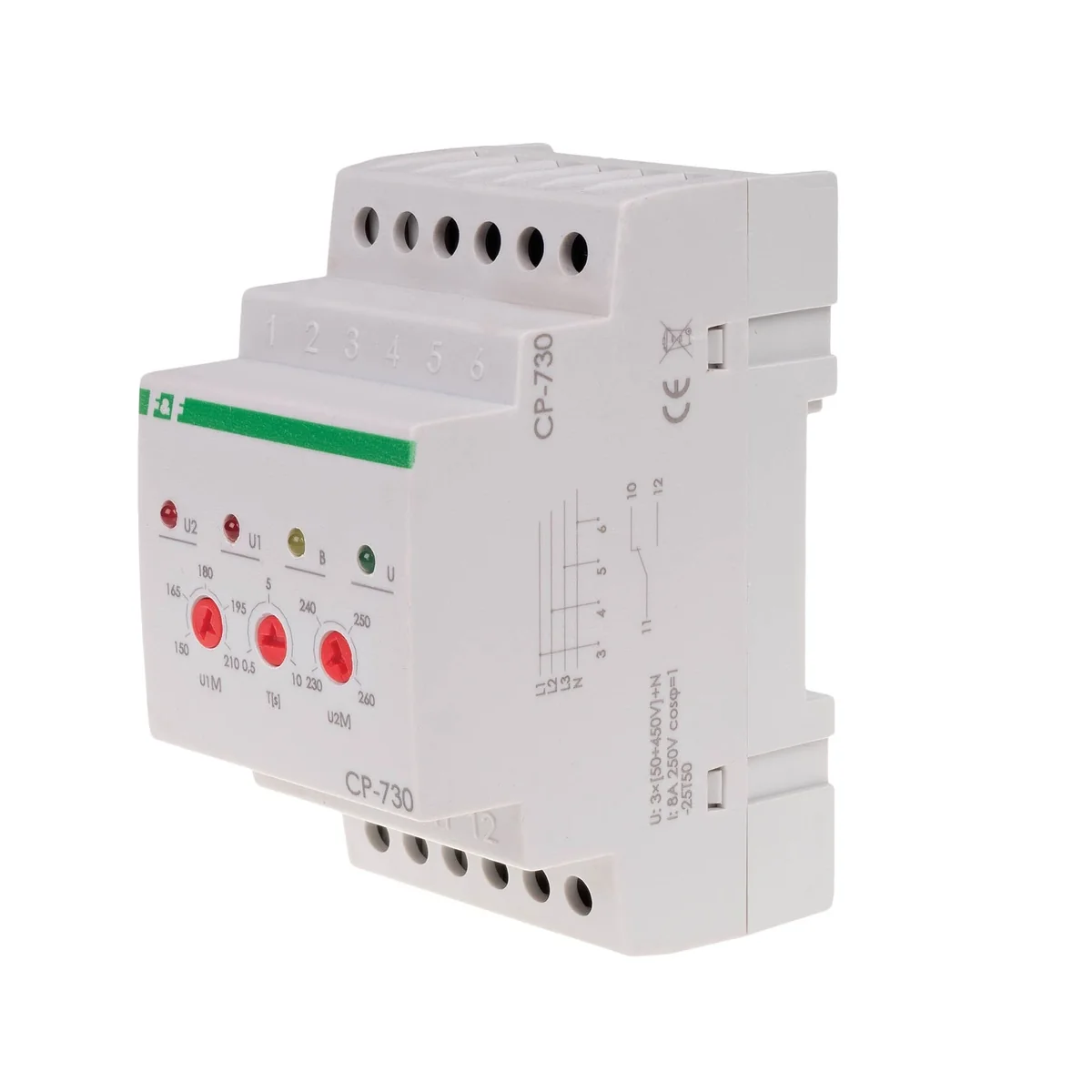

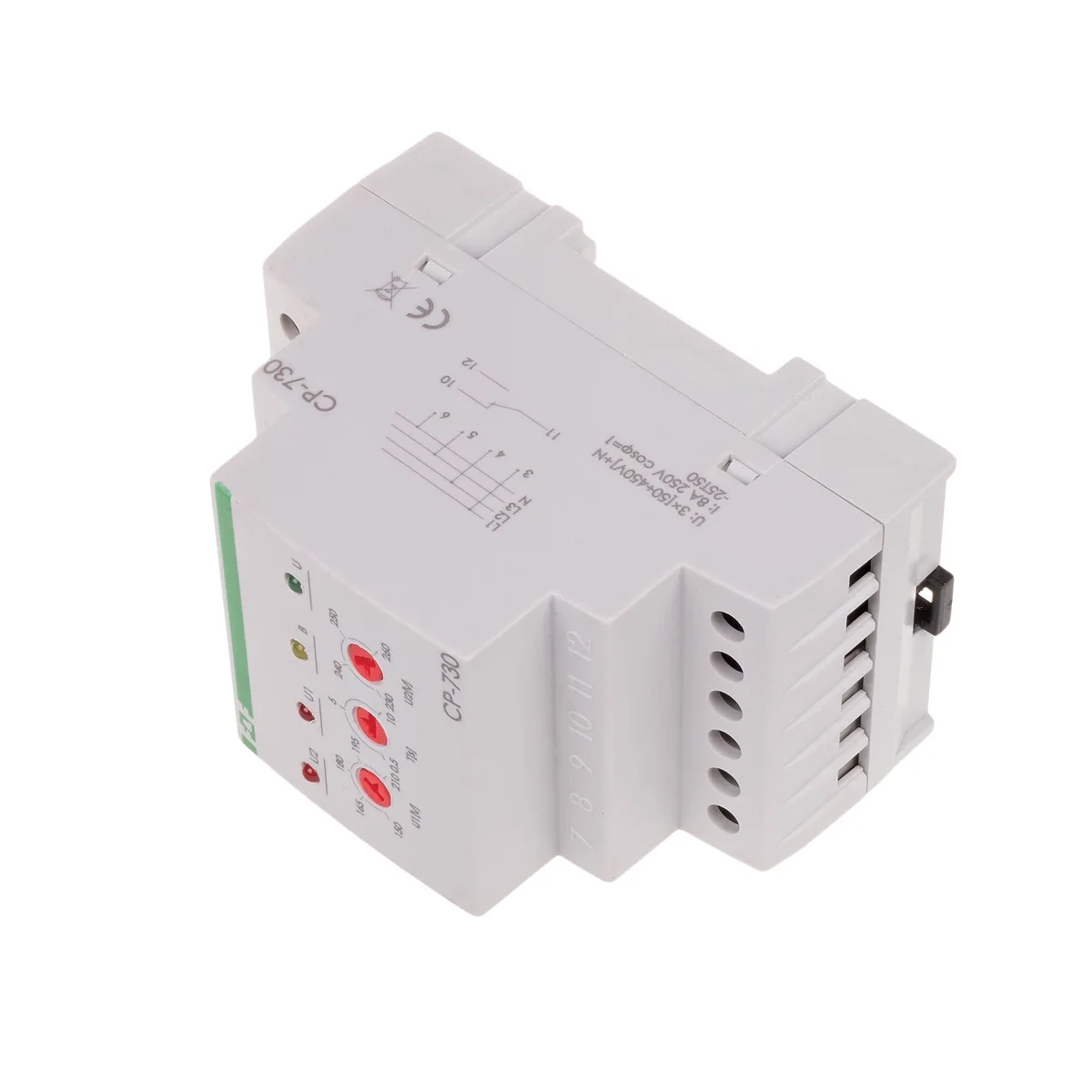

Przekaźnik napięciowy CP-730 CP-730

Przeznaczenie
Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazoweji zabezpieczeniaodbiornika jednofazowego przed skutkami wzrostu lub spadkunapięciapoza ustawione wartości.
 Działanie
Potencjometrami ustawiane są dolny (U1) i górny (U2) prógi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowanejest świeceniem LED zielonej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10).Spadek napięcia na jednej fazieponiżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.Uwaga!
Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania lub odłączenia "zera" nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemuwłączaniu i wyłączaniu podłączonego odbiornika.Stan blokady sygnalizowany jest świeceniem LED żółtej.
