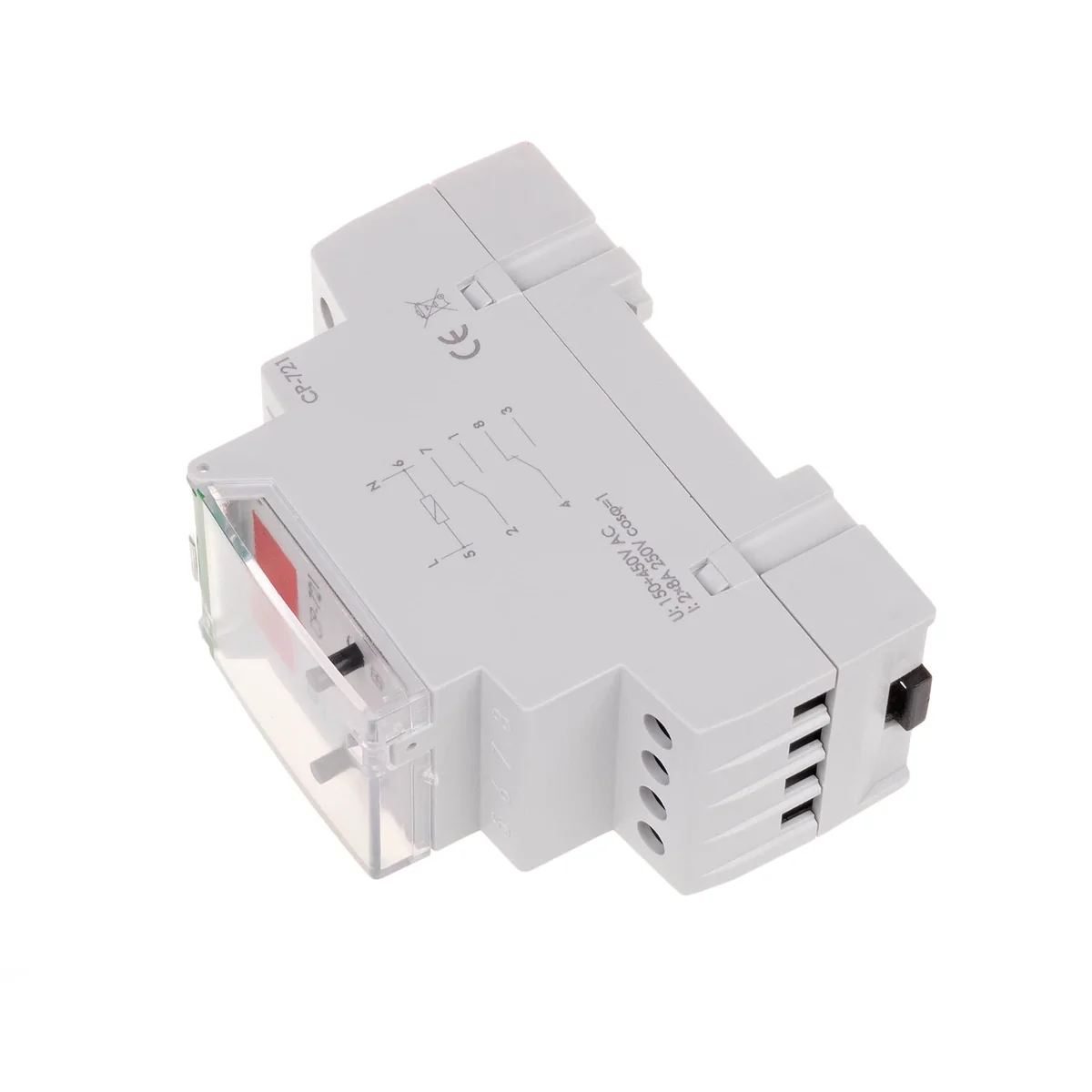

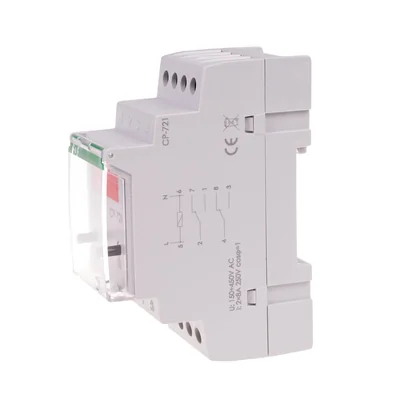

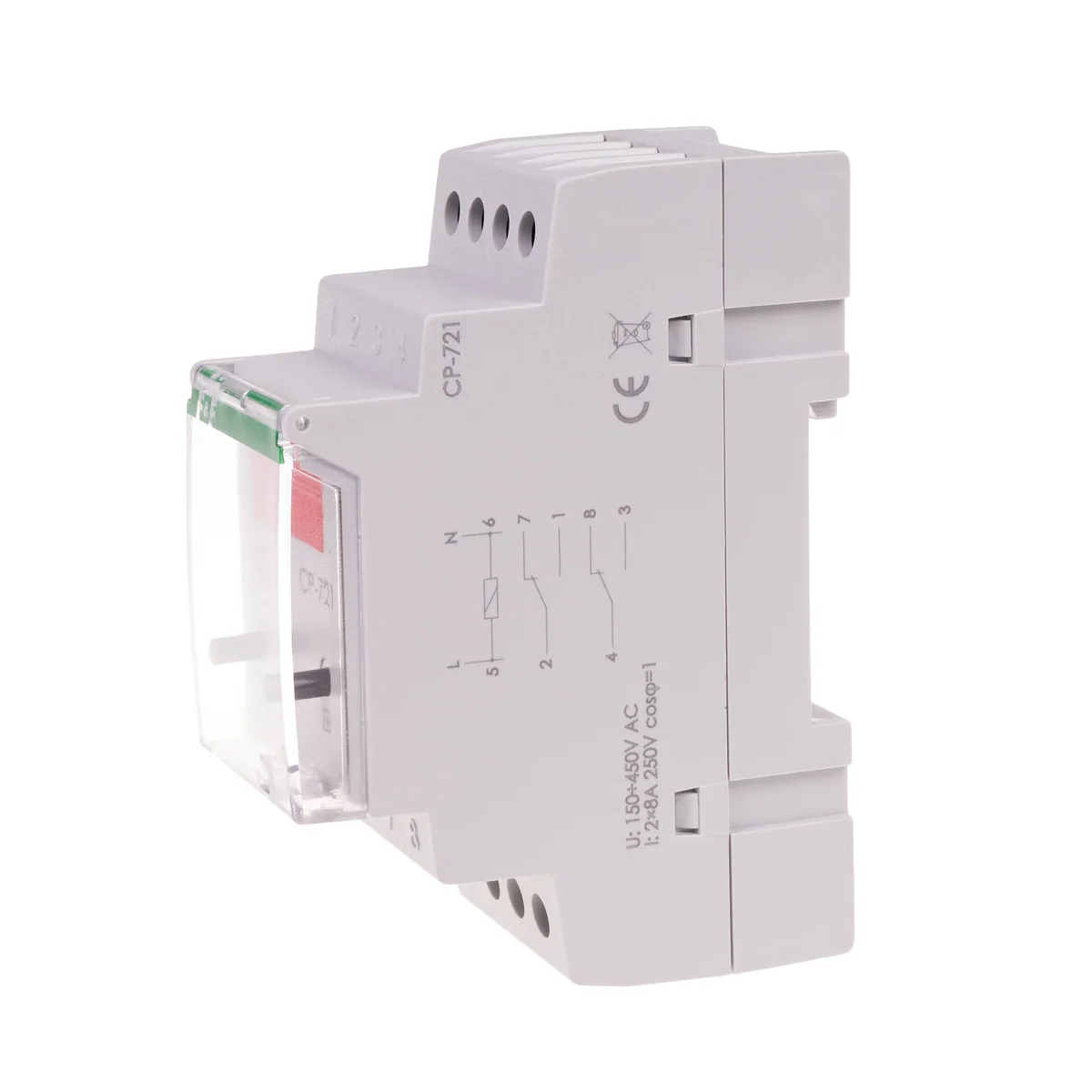

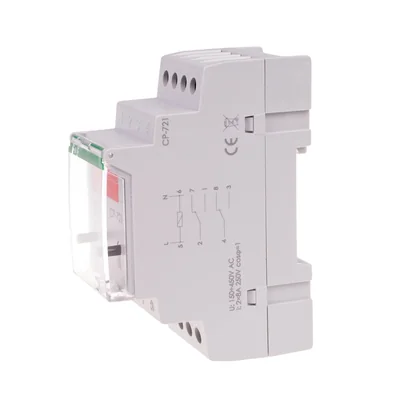

Przekaźnik napięciowy CP-721 z wyświetlaczem programowalny CP-721

Indeks lokalny:
APL208FIFQ
Nr katalogowy:
CP-721
Kod EAN:
5908312594932
Producent: F&F
Histereza: 5
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Cena:
61,48 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Przekaźnik napięciowy CP-721 służy do kontroli napięcia sieci jednofazoweji zabezpieczeniaodbiornika jednofazowego przed skutkami wzrostu lub spadkunapięciapoza ustawione wartości.Działanie

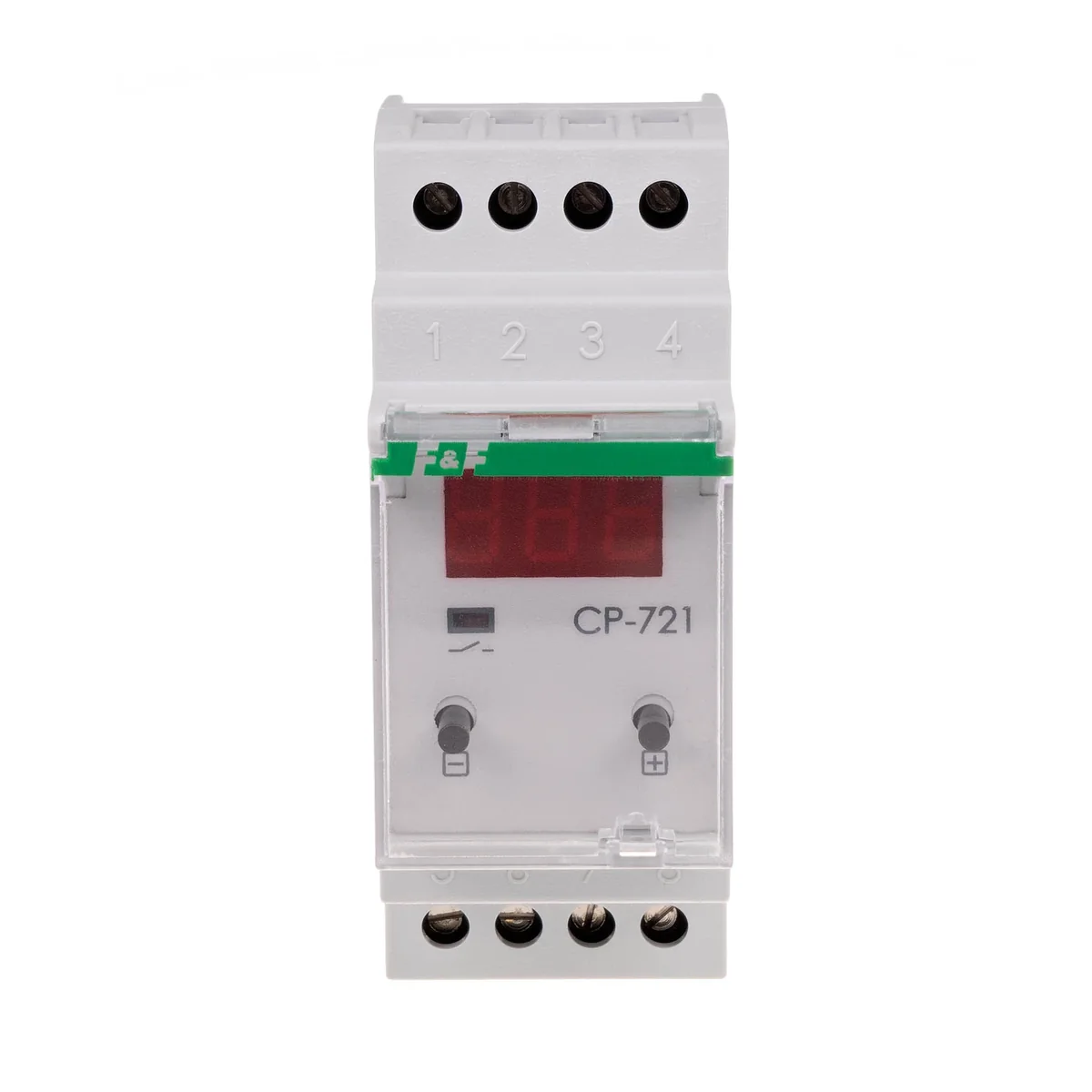

W trybie roboczym na wyświetlaczu wskazywana jest wartość aktualnie mierzonego napięcia.
Ustawiany przez użytkownika dolny (UL) i górny (UH) próg napięciowy wyznacza tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Przy prawidłowym napięciu zasilania styk przekaźnikapozostaje zamknięty. Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje otwarcie styku z opóźnieniem czasowym nastawionym przez użytkownika. Świecenie LED czerwonej sygnalizuje stan zamknięcia styku. Przekroczenie wartości napięcia powyżej 5V od ustalonych wartości progów UH i UL sygnalizowane jest pulsacją wyświetlacza.
Powrotne złączenie styku przekaźnika nastąpi automatycznie w przypadku wystąpienia trwałej wartości napięcia o 5V w stosunku do nastawionych wartości progowych UH i UL przez czas powrotu ustawiony przez użytkownika.Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Dokładność nastawy [V]1
Czas zadziałania / skok- dla progu UH0,1-1sek / 0,1sek
Czas zadziałania / skok- dla progu UL2-10sek / 1sek
Czas powrotu dla UL/UH2sek-9,5min

Dane techniczne

  • Histereza
    5
  • Moc [W]
    0,8
  • Prąd obciążenia [A]
    2x8
  • Przyłącze
    Zaciski śrubowe 2,5mm
  • Temperatura pracy [°C]
    Od -25-50
  • Wyświetlacz
    3×segmentowy LED 5×9mm
  • Szerokość opakowania [mm]
    40
  • Zakres napięcia pracy [V]
    50-450
  • Dokładność pomiarowa
    1V
  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Próg zadziałania- górny [V]
    230-260
  • Sygnalizacja stanu styku
    LED czerwona
  • Wymiary
    2 moduły (18mm)
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0,15
  • Próg zadziałania-dolny [V]
    150-210
  • PKWIU
    27.12.23.0

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Kontrola podnapięcia 1-fazowego
    tak
  • Kontrola nadnapięcia 1-fazowego
    tak
  • Funkcja histerezy, 1-fazowa
    tak
  • Kontrola podnapięcia dla prądu stałego
    nie
  • Funkcja histerezy dla prądu stałego
    nie
  • Zakres pomiarowy napięcia 2
    230 ... 260 V
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    230 ... 230 V
  • Wartość nastawy napięcia zadziałania
    150 ... 260 V
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
    10 s
  • Szerokość
    35 mm
  • Głębokość
    65 mm
  • Z odłączalnymi zaciskami
    nie
  • Kontrola podnapięcia 3-fazowego
    nie
  • Kontrola nadnapięcia 3-fazowego
    nie
  • Funkcja histerezy, 3-fazowa
    tak
  • Kontrola nadnapięcia dla prądu stałego
    nie
  • Zakres pomiarowy napięcia 1
    150 ... 210 V
  • Rodzaj mierzonego napięcia
    AC
  • Rodzaj napięcia sterowania
    AC
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania
    0.1 s
  • Liczba styków zwiernych
    1
  • Wysokość
    90 mm

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,109
Szerokość (m) 0,041
Długość (m) 0,095
Głębokość (m) 0,070
