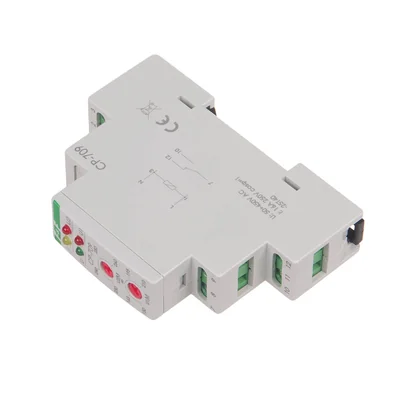

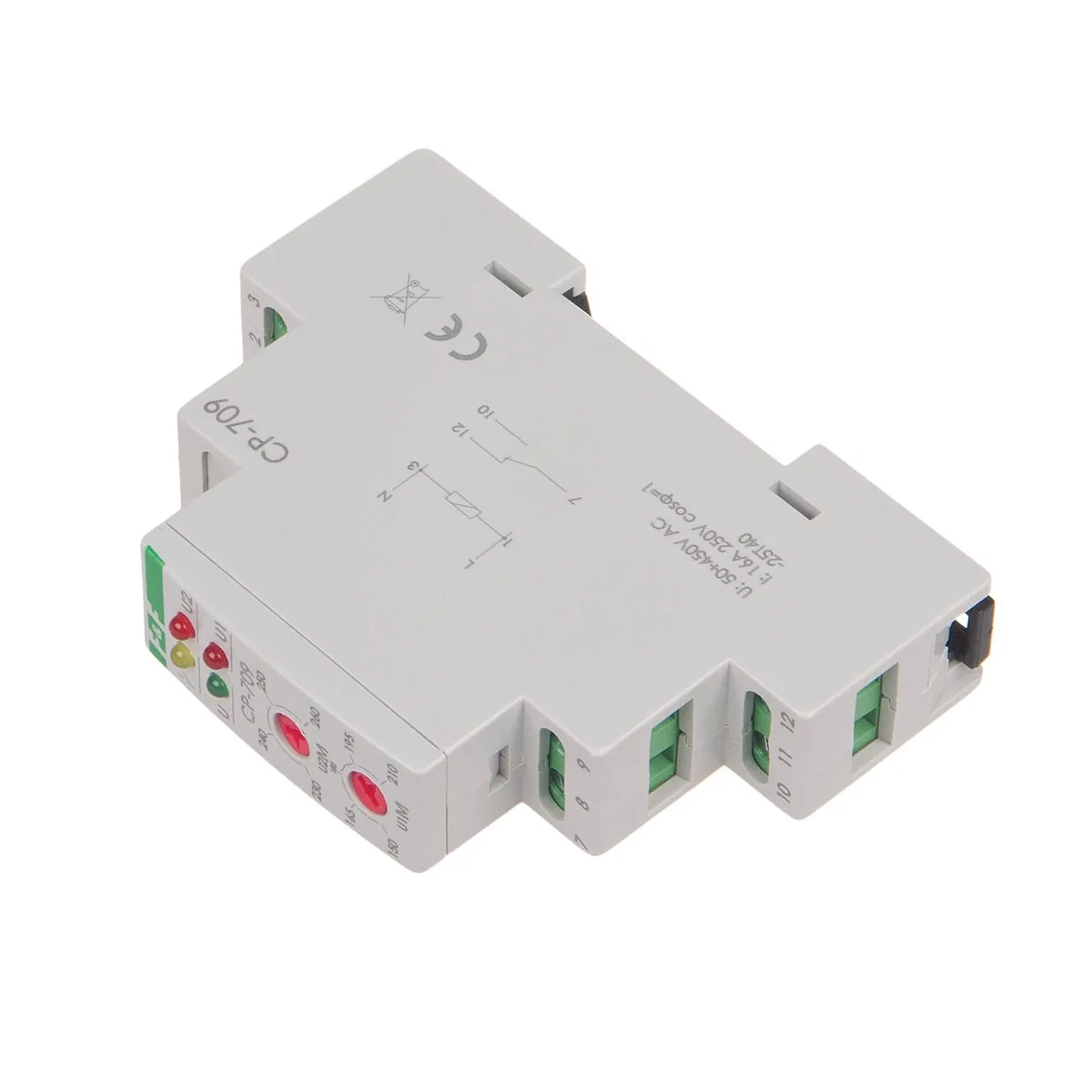

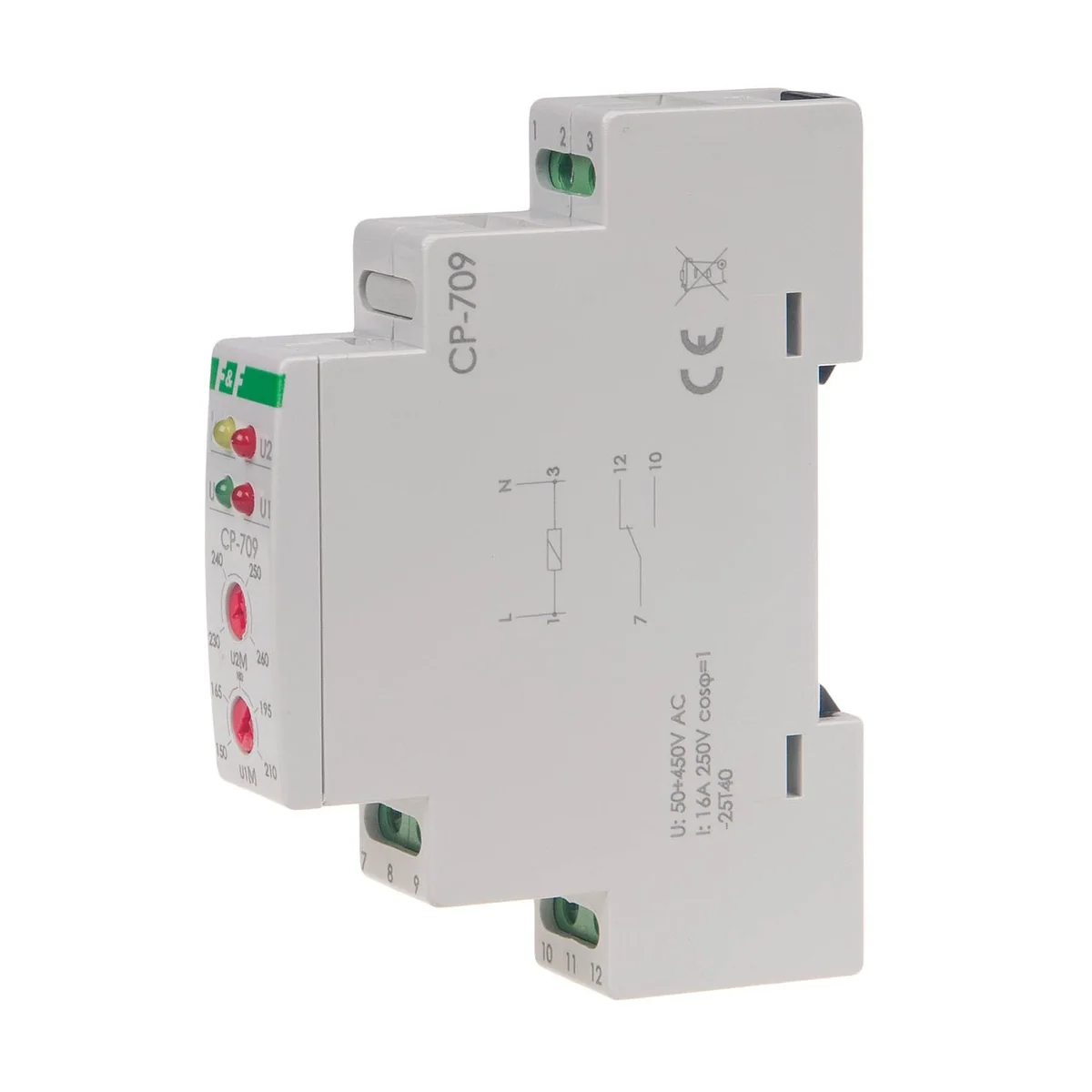

Przekaźnik napięciowy CP-709 CP-709
Indeks lokalny:
APL103FIFQ
Nr katalogowy:
CP-709
Kod EAN:
5908312596189
Cena:
35,83 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Przeznaczenie
Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazoweji zabezpieczeniaodbiornika jednofazowego przed skutkami wzrostu lub spadkunapięciapoza ustawione wartości.Działanie

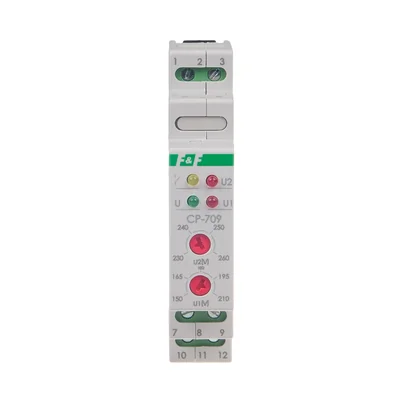

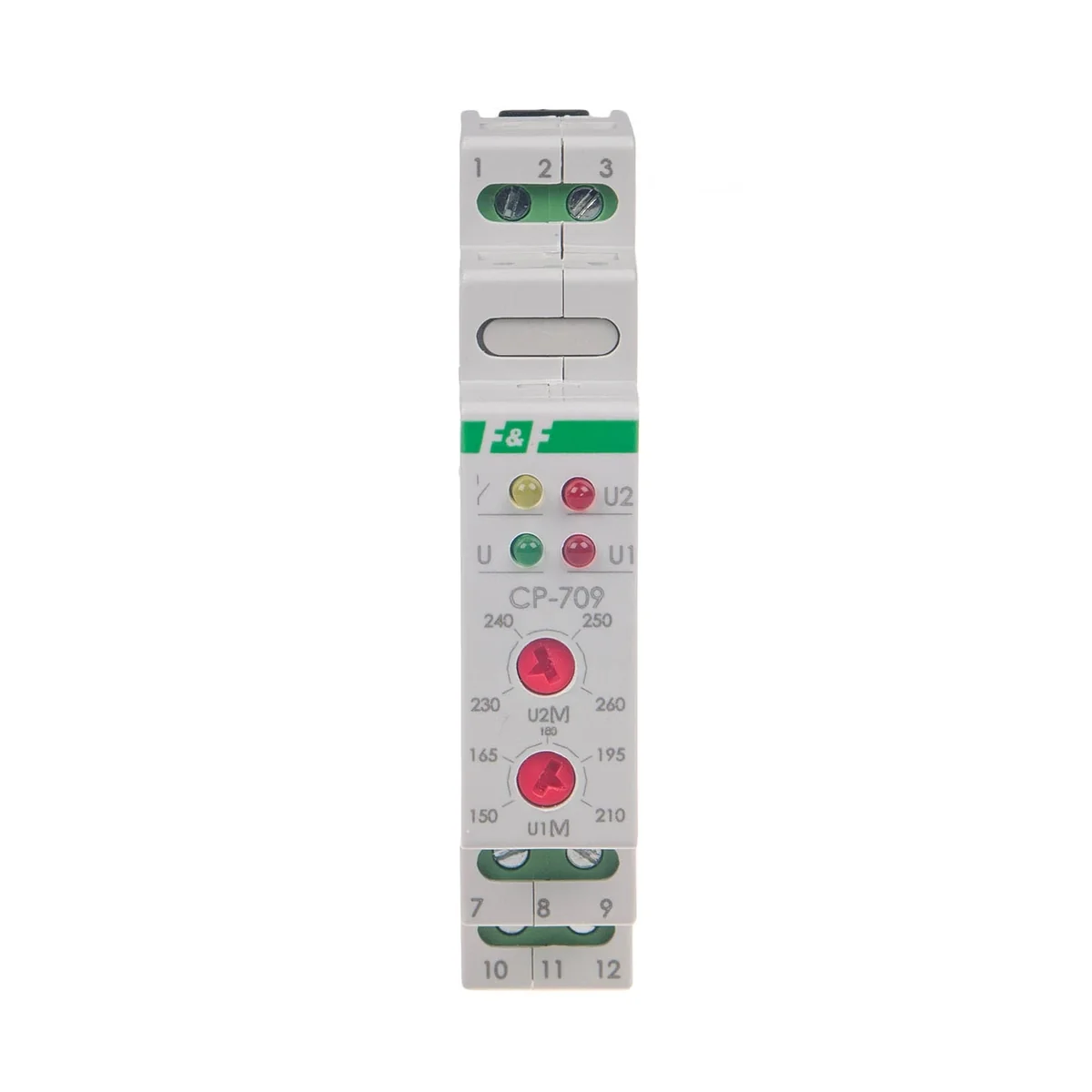

Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowanejest świeceniem LED zielonej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12).Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Dane techniczne
-
Ilość styków0NO 0NC
-
MontażNa szynie TH-35
-
Próg zadziałania- górny [V]230-260
-
Sygnalizacja blokadyLED żółta
-
Sygnalizacja zasilaniaLED zielona
-
Wymiary1 moduł (18mm)
-
Wysokość opakowania [mm]150
-
Waga opakowania [kg]0.1
-
Próg zadziałania-dolny [V]150-210
-
Czas zadziałania dla progu U1 [s]1,5
-
Histereza napięciowa powrotu - dla progu U2 [V]5
-
Moc [W]0,8
-
Prąd obciążenia [A]16
-
PrzyłączeZaciski śrubowe 2, 5mm
-
Sygnalizacja przekroczenia progów napieciowych2×LED czerwona
-
Temperatura pracy [°C]Od -25-50
-
Zasilanie [V]50-450
-
Szerokość opakowania [mm]20
-
Czas powrotu - dla progu U2 [s]1.5
-
Czas powrotu dla progu U1 [s]1,5
-
Histereza napięciowa powrotu - dla progu U1 [V]5
-
PKWIU27.12.23.0
Pozostałe dane techniczne
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 1-fazowegotak
-
Kontrola nadnapięcia 1-fazowegotak
-
Funkcja histerezy, 1-fazowatak
-
Kontrola podnapięcia dla prądu stałegonie
-
Funkcja histerezy dla prądu stałegonie
-
Zakres pomiarowy napięcia 2230 ... 260 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz230 ... 230 V
-
Wartość nastawy napięcia zadziałania150 ... 260 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania10 s
-
Szerokość17 mm
-
Głębokość65 mm
-
Z odłączalnymi zaciskaminie
-
Kontrola podnapięcia 3-fazowegonie
-
Kontrola nadnapięcia 3-fazowegonie
-
Funkcja histerezy, 3-fazowatak
-
Kontrola nadnapięcia dla prądu stałegonie
-
Zakres pomiarowy napięcia 1150 ... 210 V
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania1 s
-
Liczba styków przełącznych1
-
Wysokość90 mm
Dane producenta
-
ProducentF&F Filipowski Spółka Komandytowa
-
Adres95-200 Pabianice ul. Konstantynowska 79/81
-
Numer telefonu
-
Email
-
NIP7310005314
-
GLN5900009915815
Opakowania zbiorcze
| Rodzaj opakowania | Sztuka |
| Ilość | 1 szt. |
| Waga (kg) | 0,074 |
| Szerokość (m) | 0,019 |
| Długość (m) | 0,095 |
| Głębokość (m) | 0,070 |
