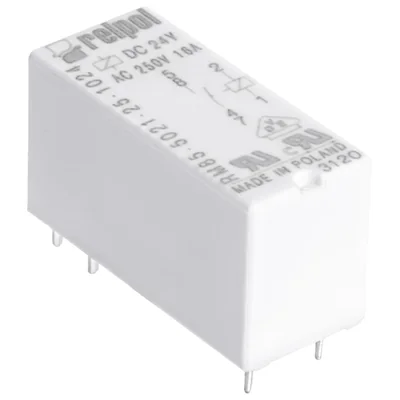

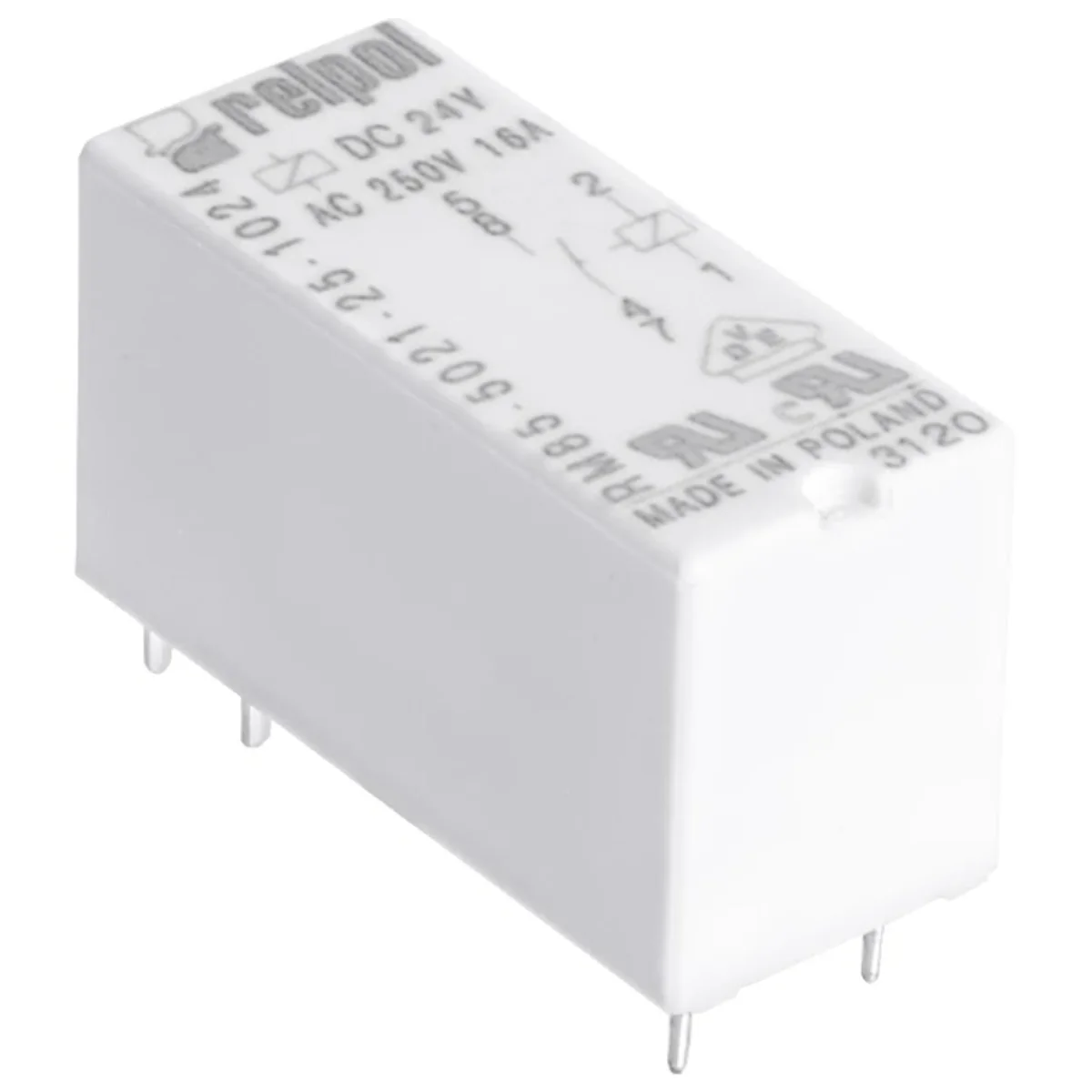

Przekaźnik elektromagnetyczny RM85-5021-25-1024, miniaturowy, do obwodu drukowanego i gniazda wtykowego 855082

Indeks lokalny:
APE708RELP
Nr katalogowy:
855082
Producent: RELPOL
Stopień ochrony: IP40
Sztuk w opakowaniu: 20
Wysokość [mm]: 15,7
Cena:
93,28 €
brutto / op.
(w tym VAT 23%)
4,66 € brutto/szt.
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość op.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przekaźnik elektromagnetyczny, miniaturowy, do obwodu drukowanego i gniazda wtykowego. Wysoka odporność na prąd udarowy - 80 A (20 ms). Raster 5 mm. Wysokość 15,7 mm. Wyjście: 1Z - jeden zestyk zwierny - wyprowadzenia: 11(7)/21(4)-14(8)/24(5); AC1 - 16 A / 250 V; DC1 - 16 A / 24 V. Wejście / cewka - wyprowadzenia: A1(1) - A2(2), napięcie zasilania Un - 24 V DC. Wymiary: 29 x 12,7 x 15,7 mm. IP 40. Opcje montażu gniazd: EC50, GD50 - do druku; GZT80, GZM80, GZS80 - montaż na szynie 35 mm lub przykręcane do płyty jedną śrubą M3. Uwaga: w przekaźniku są galwaniczne połączenia wyprowadzeń 11 z 21 oraz 14 z 24.

Dane techniczne

  • Stopień ochrony
    IP40
  • Wysokość [mm]
    15,7
  • Sztuk w opakowaniu
    20

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Złącze PCB
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    DC
  • Tryb przełączania napędu
    Monostabilny
  • Liczba styków zwiernych
    1
  • Rodzaj styku
    Pojedynczy
  • Stopień ochrony (IP)
    IP40
  • Wysokość
    15.7 mm
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Znamionowe napięcie sterowania Us dla DC
    24 ... 24 V
  • Polaryzacja napędu
    Niespolaryzowany
  • Liczba styków rozwiernych
    0
  • Liczba styków przełącznych
    0
  • Kompletny z gniazdem
    nie
  • Szerokość
    12.7 mm
  • Głębokość
    29 mm
