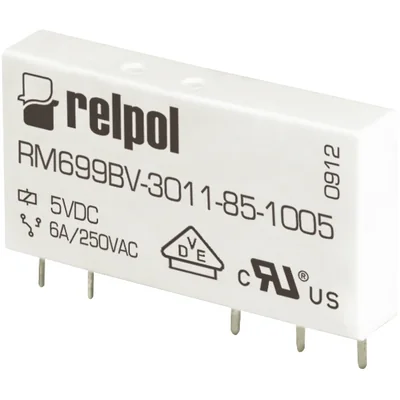

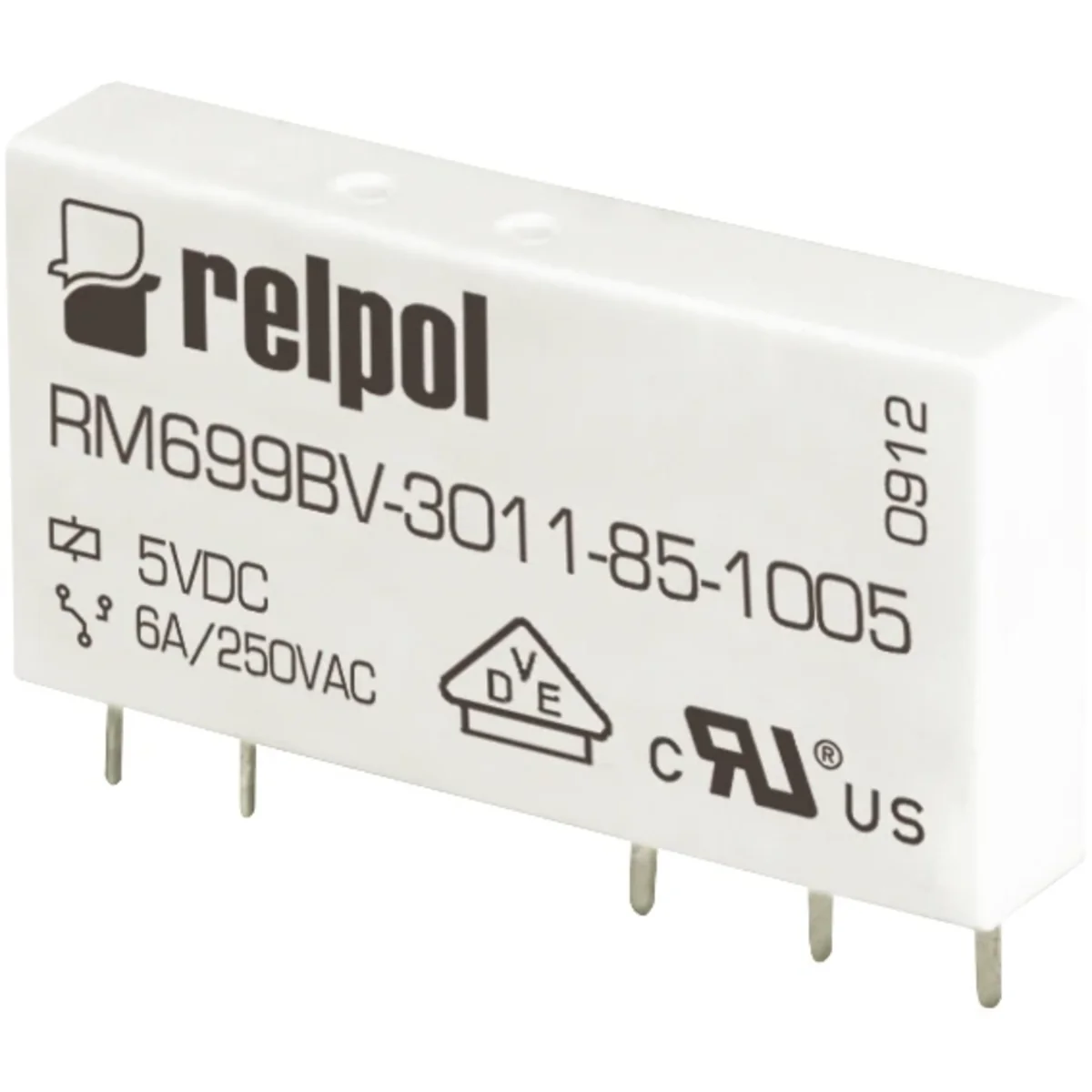

Przekaźnik elektromagnetyczny, miniaturowy RM699BV-3211-85-1024 2613705

Indeks lokalny:
APE630RELP
Nr katalogowy:
2613705
Producent: RELPOL
Stopień ochrony: IP64
Wysokość [mm]: 5
Cena:
42,78 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Przekaźnik elektromagnetyczny, miniaturowy, wersja pozioma, do obwodu drukowanego. Wysokość 5 mm. Wyjście: 1P - jeden zestyk przełączny, styki złocone - wyprowadzenia: 11-12-14; AC1 - 50 mA / 30 V; DC1 - 50 mA / 36 V. Wejście / cewka - wyprowadzenia: A1 - A2, napięcie zasilania Un - 24 V DC. Wymiary: 15 x 28 x 5 mm. Bezpośredni montaż na druku, PCB. IP 64. Materiał styków: AgSnO2+Au 3 ?m. Uwaga: możliwe jest obciążenie zestyku większym prądem, przy wyższym napięciu, ale powoduje to szybsze zniszczenie powłoki Au oraz zmianę minimalnych parametrów zestyku.

Dane techniczne

  • Stopień ochrony
    IP64
  • Wysokość [mm]
    5

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Złącze PCB
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    DC
  • Tryb przełączania napędu
    Monostabilny
  • Liczba styków zwiernych
    0
  • Rodzaj styku
    Pojedynczy
  • Stopień ochrony (IP)
    IP64
  • Wysokość
    15 mm
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Znamionowe napięcie sterowania Us dla DC
    24 ... 24 V
  • Polaryzacja napędu
    Niespolaryzowany
  • Liczba styków rozwiernych
    0
  • Liczba styków przełącznych
    1
  • Kompletny z gniazdem
    nie
  • Szerokość
    28 mm
  • Głębokość
    5 mm
