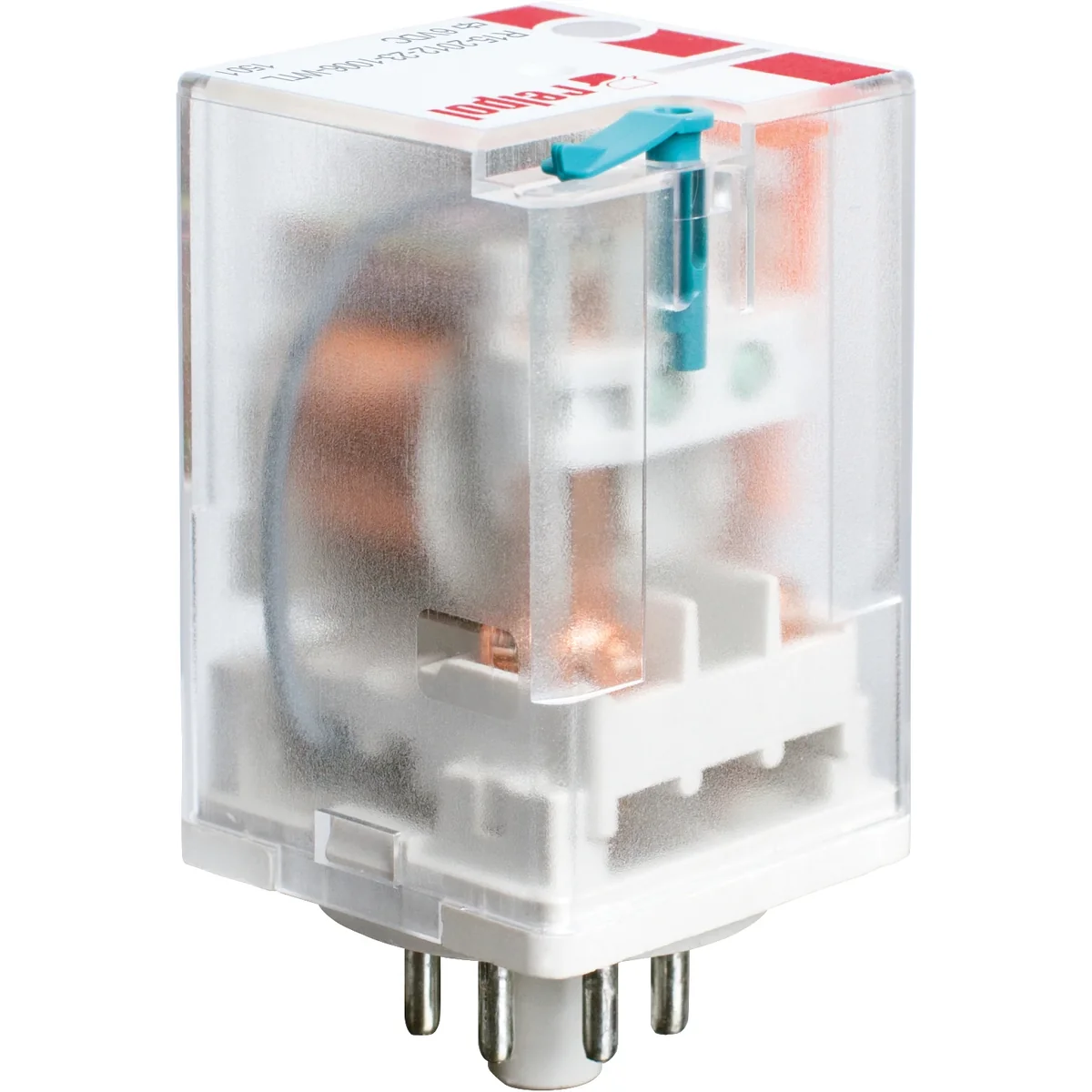

Przekaźnik elektromagnetyczny małogabarytowy R15-2012-23-5240-WTL 804577

Indeks lokalny:
APE316RELP
Nr katalogowy:
804577
Producent: RELPOL
Głębokość [mm]: 35
Konfiguracja styków: 2P
Materiał styków: AgNi
Cena:
17,37 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego.

Wyjście: 2P - dwa zestyki przełączne - wyprowadzenia:11(1),12(4), 14(3); 21(8), 22(5), 24(6); AC1 - 10 A / 250 V; DC1 - 10 A / 24 V.

Wejście / cewka - wyprowadzenia: A1(2) - A2(7), napięcie zasilania Un - 240 V AC.

Znamionowy prąd AC1: 10 A / 250 V AC

Znamionowy prąd AC3: 0,37 kW

Znamionowy prąd DC1: 10 A / 24 V DC

Znamionowe napięcie zestyków: 250V AC

Wskaźnik zadziałania mechaniczny W, przycisk testujący T - z funkcją blokowania styków, wskaźnik LED czerwony L. IP 40.

Wymiary zestawu R15 2P + gniazdo PZ8 + obejma PZ11 0031: 68,2 x 38 x 82,6 mm. Zestaw - IP 20.

Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Dane techniczne

  • Głębokość [mm]
    35
  • Materiał styków
    AgNi
  • Rodzaj napięcia
    AC
  • Szerokość [mm]
    35
  • Konfiguracja styków
    2P
  • Napięcie cewki [V]
    240
  • Sposób podłączenia
    Do gniazd wtykowych
  • Wysokosć [mm]
    54,4

Pozostałe dane techniczne

  • Rodzaj połączenia elektrycznego
    Połączenie wtykowe
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    240 ... 240 V
  • Rodzaj napięcia sterowania
    AC
  • Tryb przełączania napędu
    Monostabilny
  • Liczba styków zwiernych
    0
  • Rodzaj styku
    Pojedynczy
  • Stopień ochrony (IP)
    IP40
  • Wysokość
    35 mm
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    240 ... 240 V
  • Znamionowe napięcie sterowania Us dla DC
    0 ... 0 V
  • Polaryzacja napędu
    Niespolaryzowany
  • Liczba styków rozwiernych
    0
  • Liczba styków przełącznych
    2
  • Kompletny z gniazdem
    nie
  • Szerokość
    35 mm
  • Głębokość
    54.4 mm
