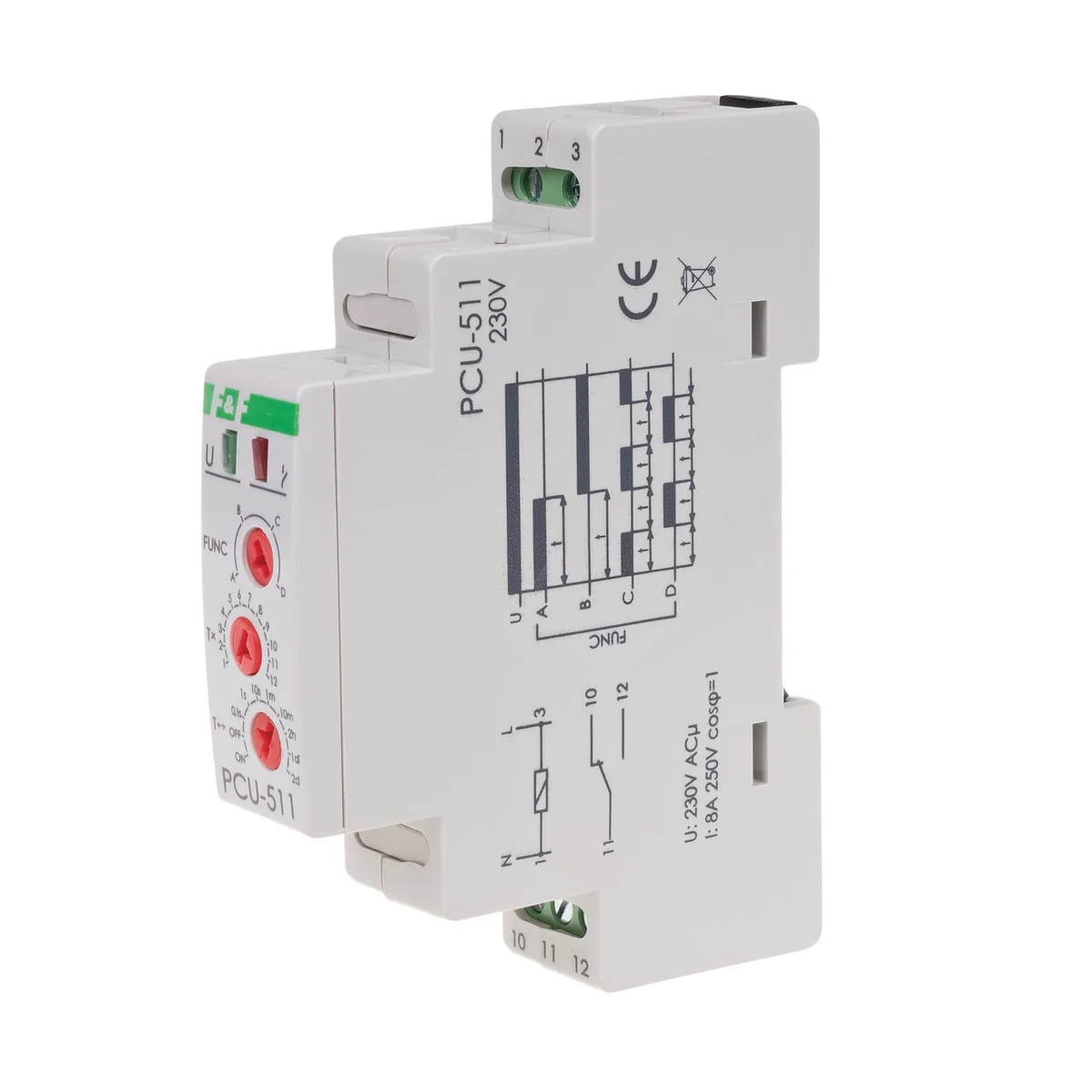

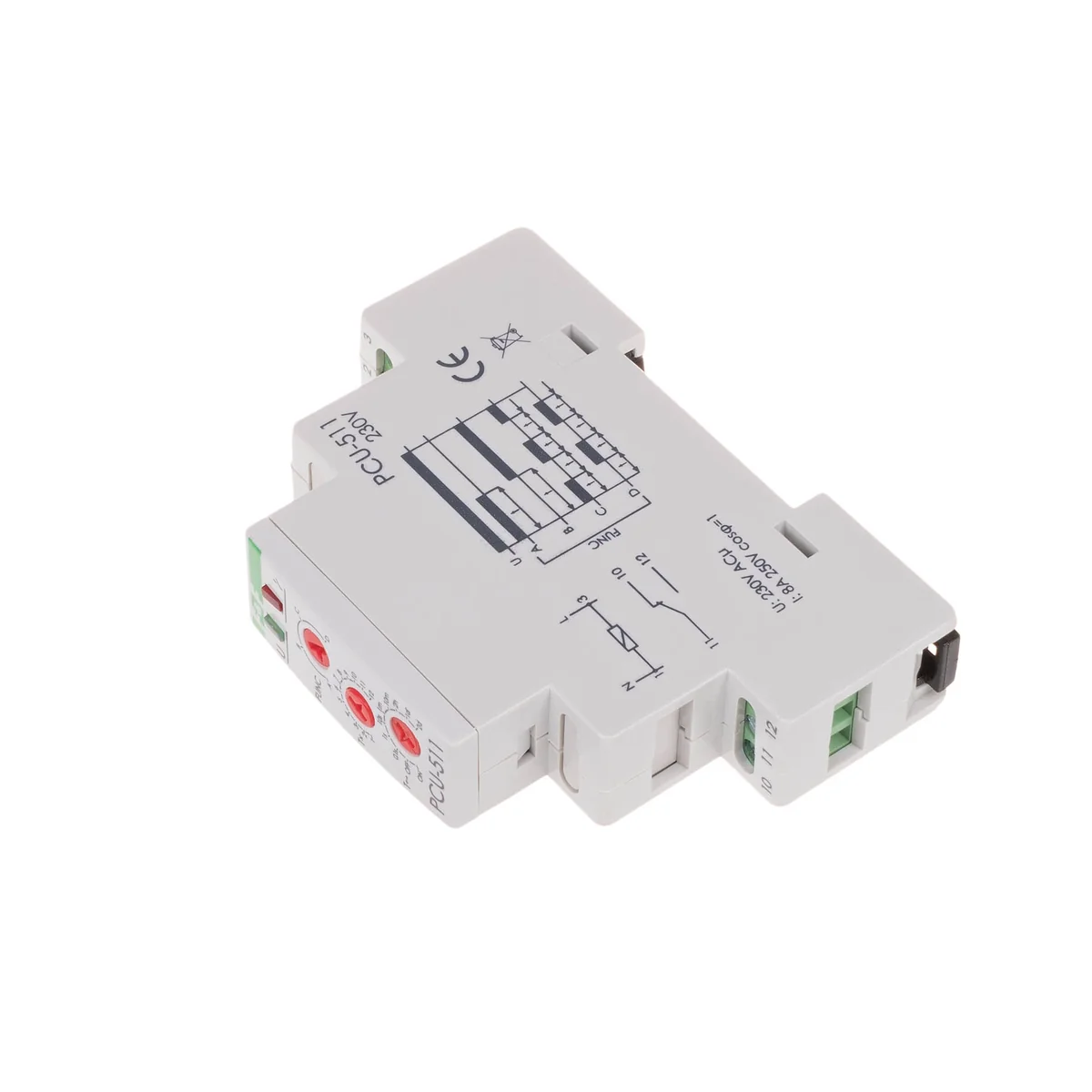

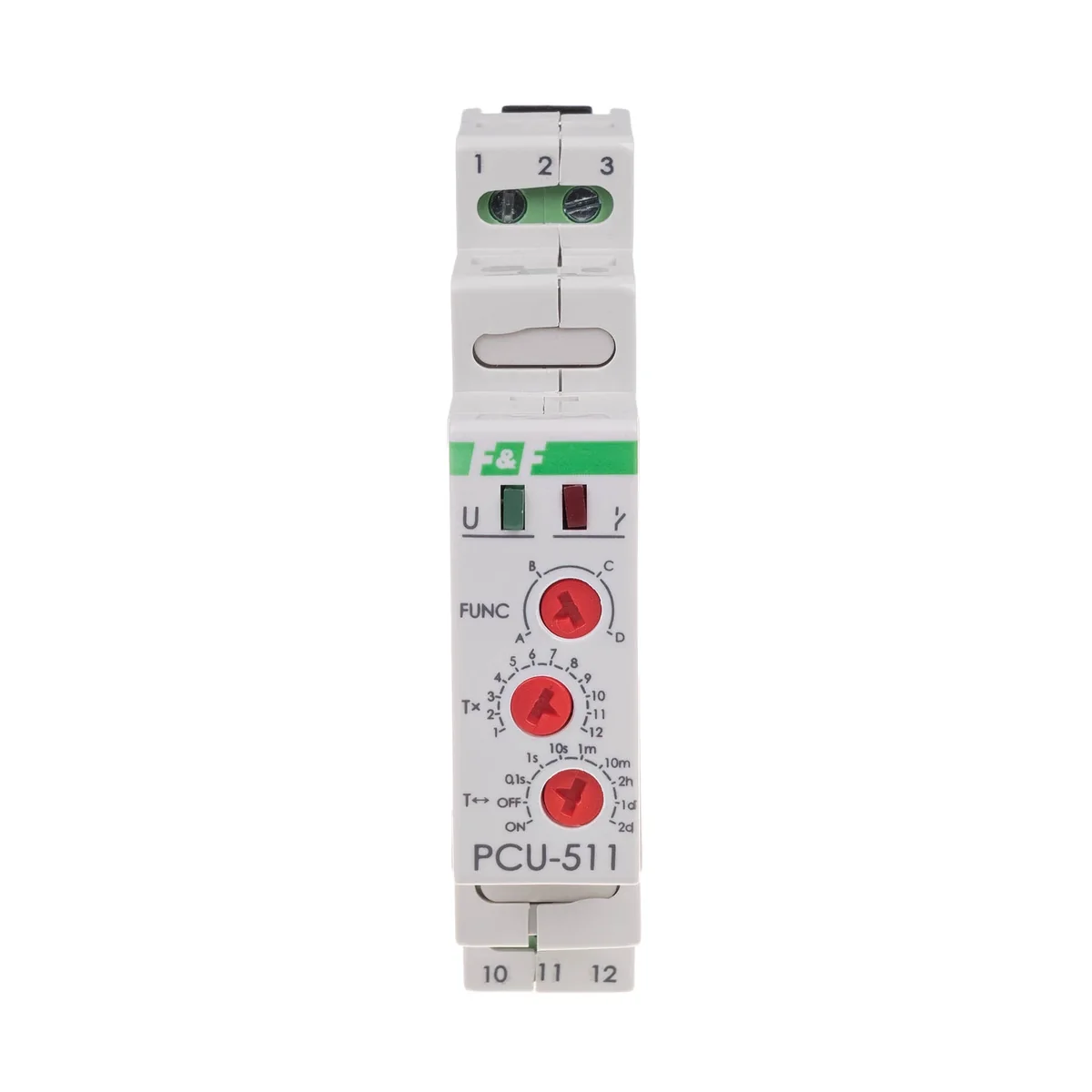

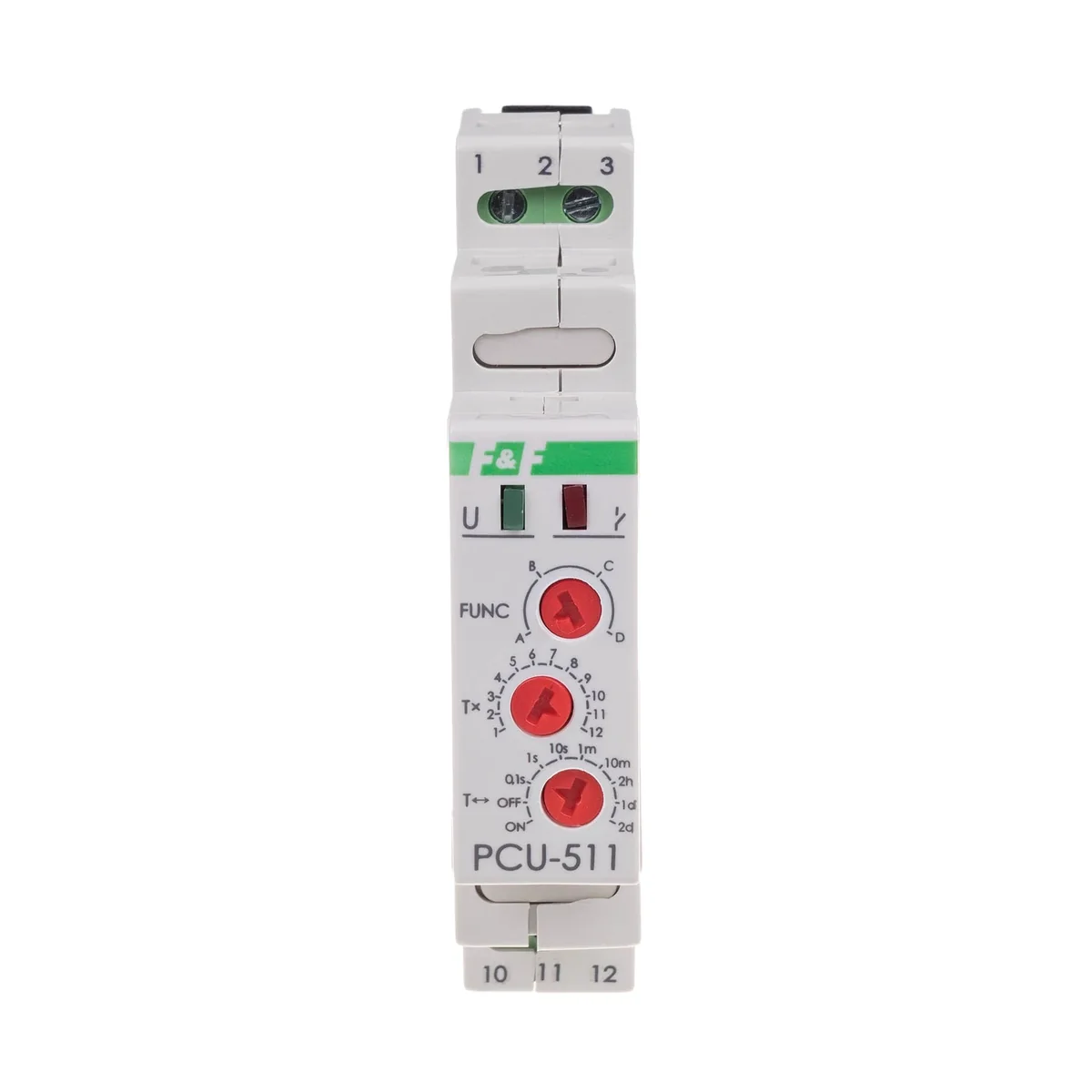

Przekaźnik czasowy PCU-511 230V PCU-511

Indeks lokalny:
APC166FIFQ
Nr katalogowy:
PCU-511
Kod EAN:
5908312595410
Producent: F&F
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Montaż: Na szynie TH-35
Cena:
30,63 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 23 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy. Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
 ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10

Dane techniczne

  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Opóźnienie zadziałania [msek]
    <50
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie [V]
    230
  • Szerokość opakowania [mm]
    20
  • Zakres nastawy czasu pracy [s]
    0, 1sek-576 godz.
  • Moc [W]
    0,8
  • Napięcie znamionowe [V]
    230
  • Prąd obciążenia [A]
    <8
  • Sygnalizacja stanu styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zakres nastawy czasu pracy
    0, 1sek-576 godz.
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • PKWIU
    26.52.24.0

Pozostałe dane techniczne

  • Zasada działania
    Analogowy wielofunkcyjny
  • Jednostka pierwszego przedziału czasowego
    Sekundy/minuty
  • Liczba styków przełącznych
    1
  • Rodzaj napięcia zasilającego
    AC/DC
  • Zdolność łączeniowa dla żarówek
    1100 W
  • Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    300 VA
  • Funkcja
    Wielofunkcyjność
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC/DC
  • Znamionowy prąd przełączania 250 V AC
    8 A
  • Zdolność łączeniowa dla świetlówek (kompensacja DUO)
    550 VA
  • Zdolność łączeniowa dla świetlówek indukcyjnych
    550 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,066
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
