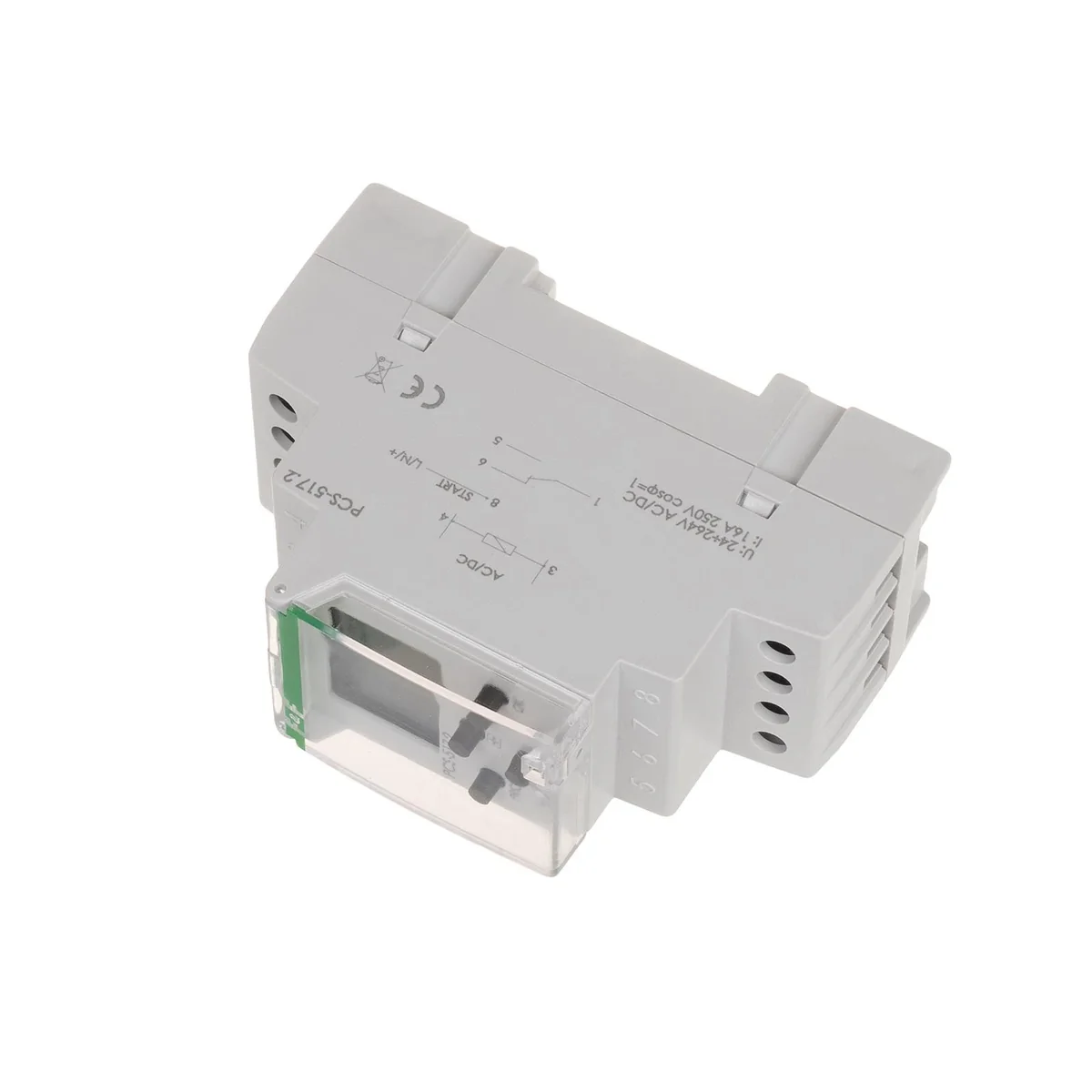

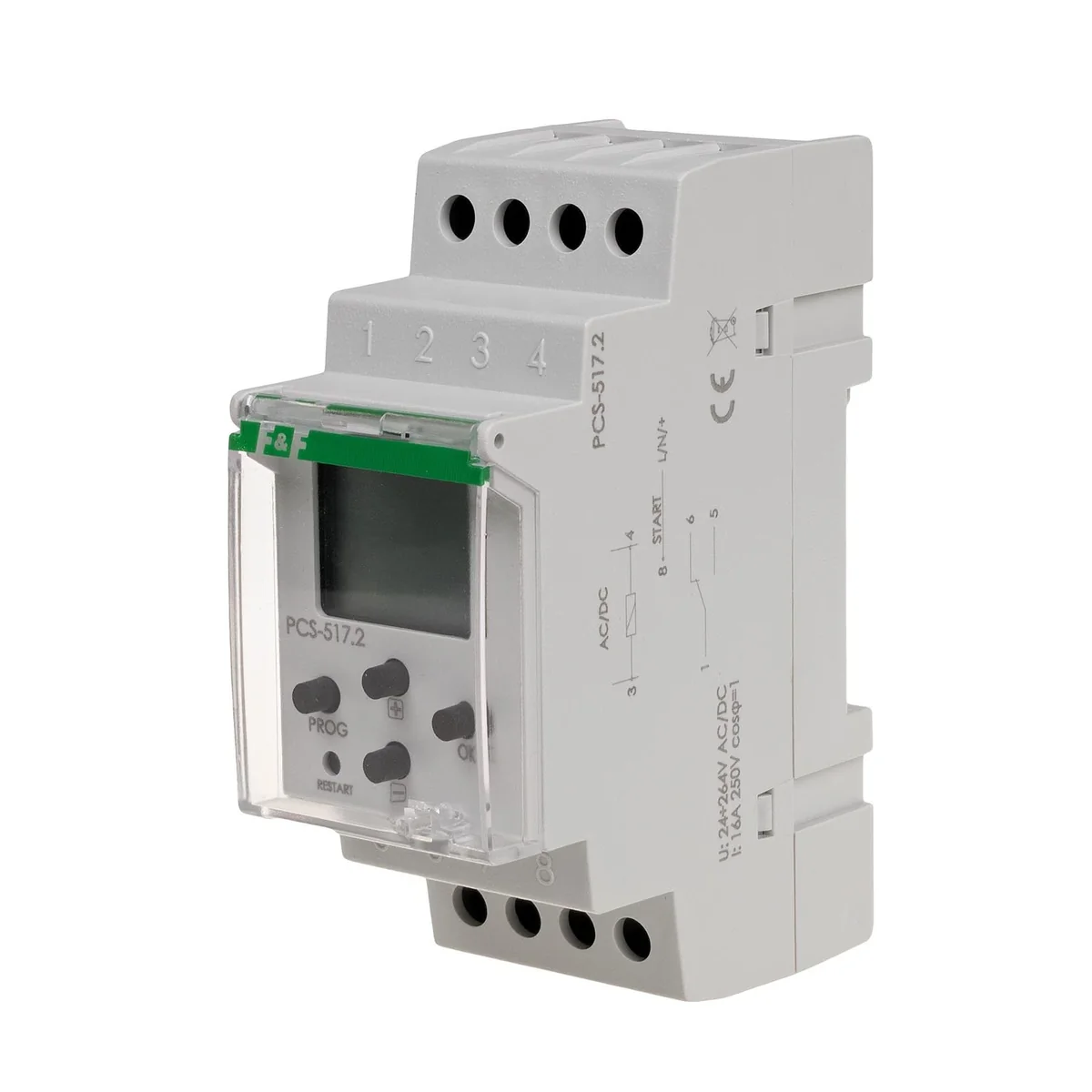

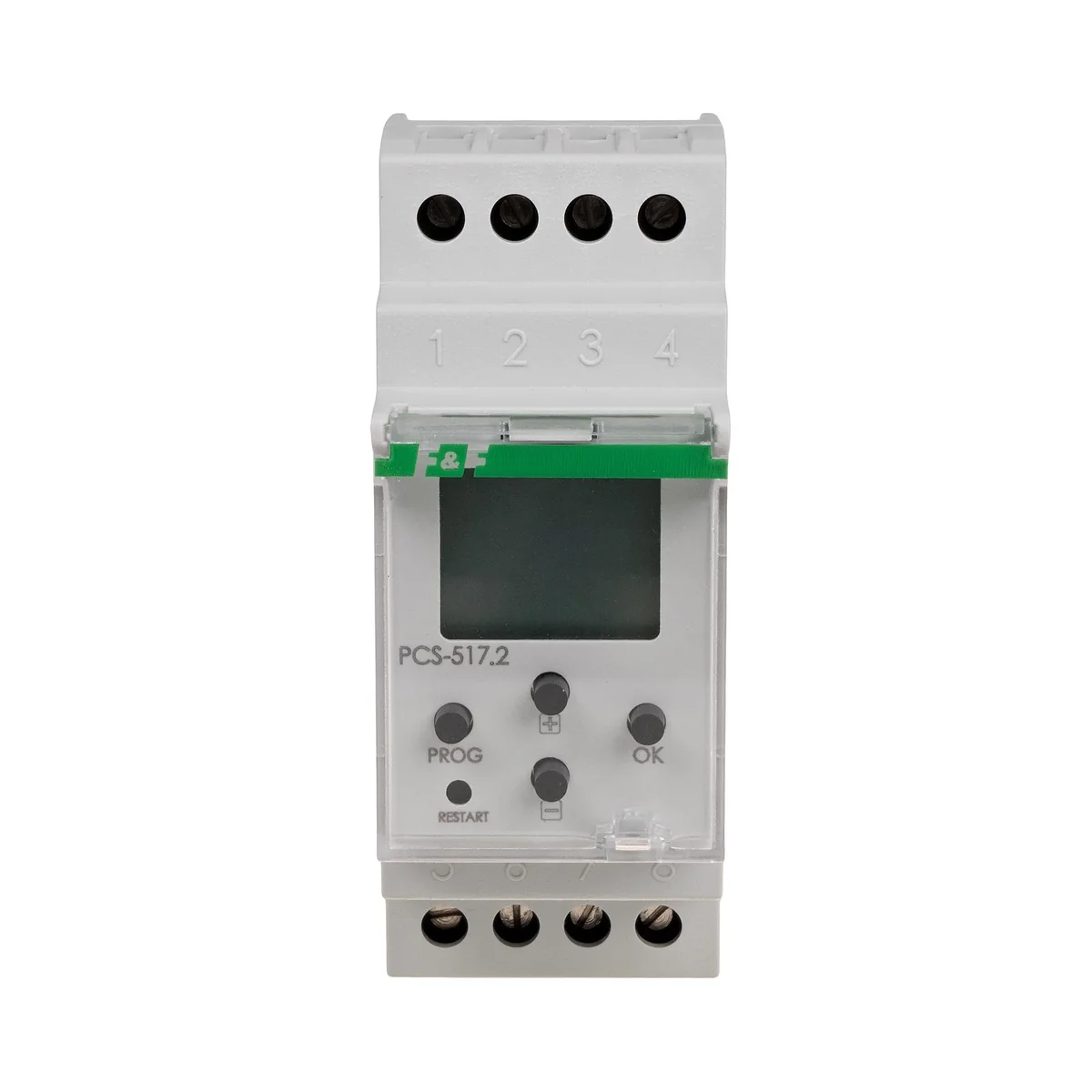

Przekaźnik czasowy PCS-517 PCS-517

Przeznaczenie
Przekaźnikczasowy PCS-517służy dosterowania czasowego w układach automatyki przemysłowej i domowej. Dzięki rozbudowanym funkcjom pracy, jedno- i dwuczasowych, zawartych w pamięci procesora, pozwalają na eliminację skomplikowanych i kosztownych układów sterowania opartych na kompilacji wielu zwykłych przekaźników czasowych. W odróżnieniu od potencjometrowych przekaźników pozwalają na bardzo precyzyjna nastawę czasów załączenia, np. 3godz.- 47min - 19sek. Działanie
Przekaźnik realizuje jedną z nastawionych funkcji pracy zgodnie z zadanymi czasami.
Funkcje 1÷5 aktywowane są napięciem zasilania. Po zakończeniu realizacji funkcji na wyświetlaczu pojawi się napis END (koniec). Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub “restarcie” procesora.
Funkcje 6÷17 aktywowane są sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu powraca do stanu gotowości (czeka na kolejny sygnał START).
Funkcja 18 - aktywowana jest sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu na wyświetlaczu pojawi się napis END (koniec). Przekaźnik nie reaguje na kolejne sygnały START. Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub “restarcie” procesora. Uwaga!
* Wyłączeniezasilania podczas realizacji funkcji pracy powoduje zatrzymanie pracy przekaźnika. Styk pozostanie w stanie
 rozłączenia (poz.1-6). Ponownezałączenie zasilania spowoduje rozpoczęcie funkcji od początku.
* Naciśnięcie przycisku RESTART podczas realizacji funkcji pracy powodujerozpoczęcie funkcji od początku.
