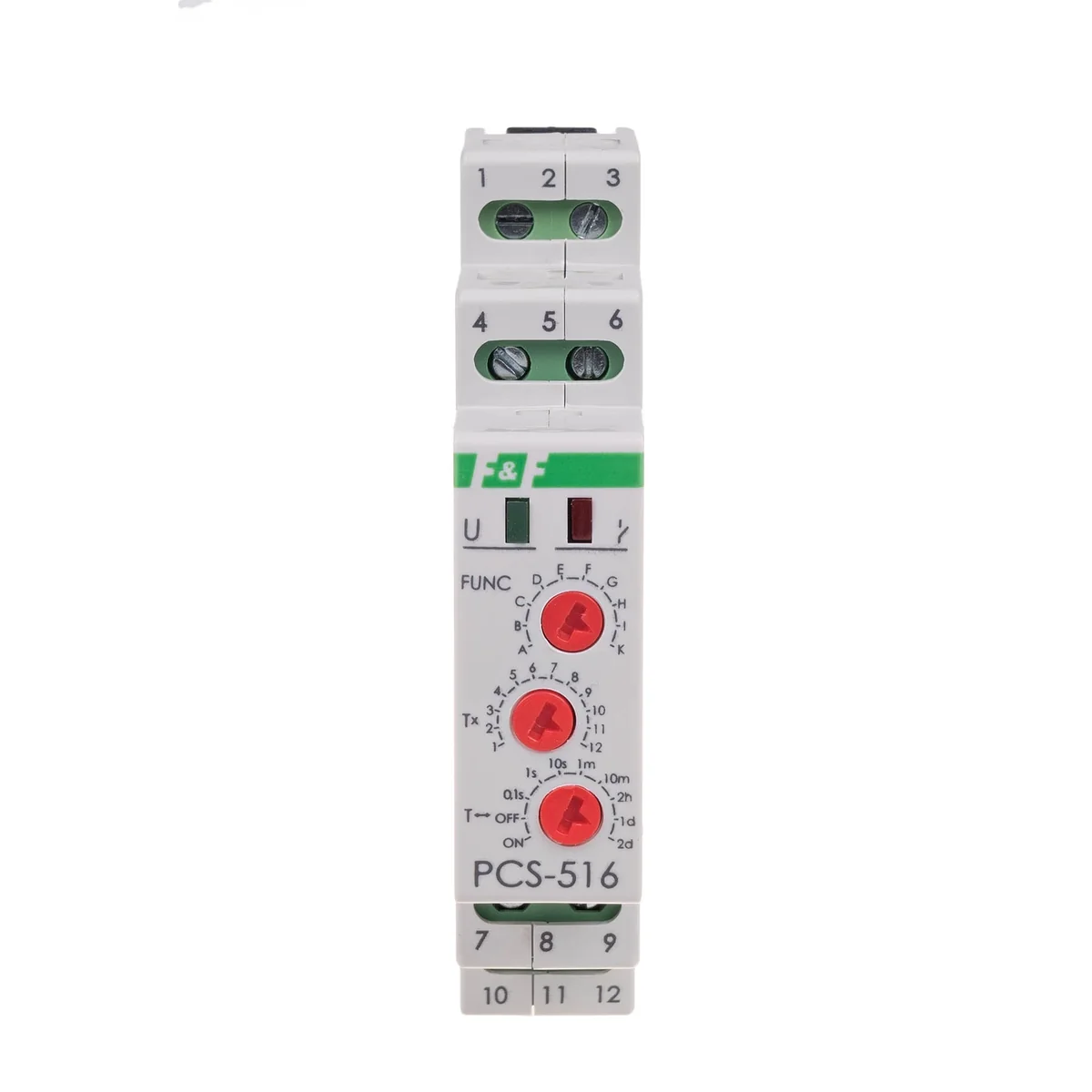

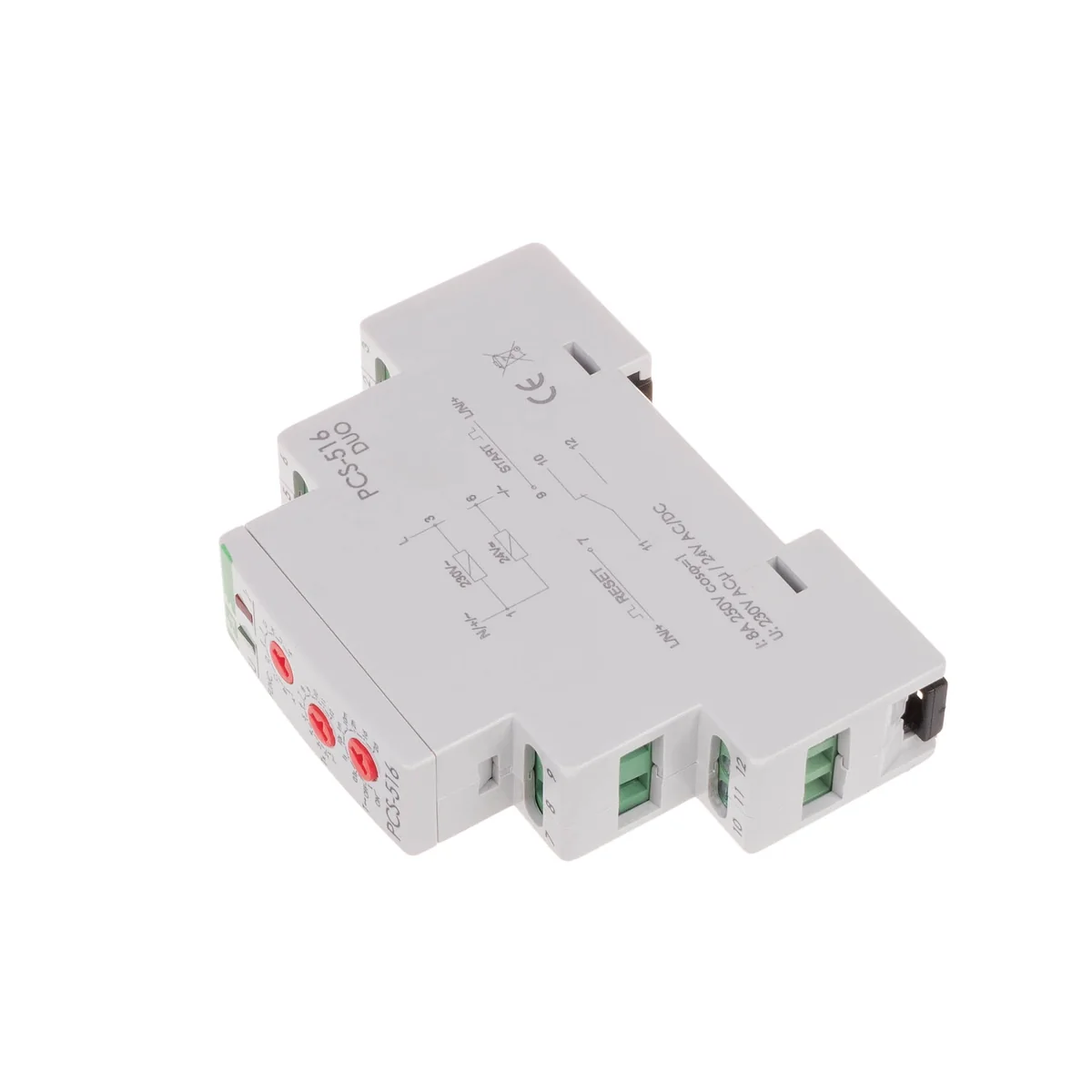

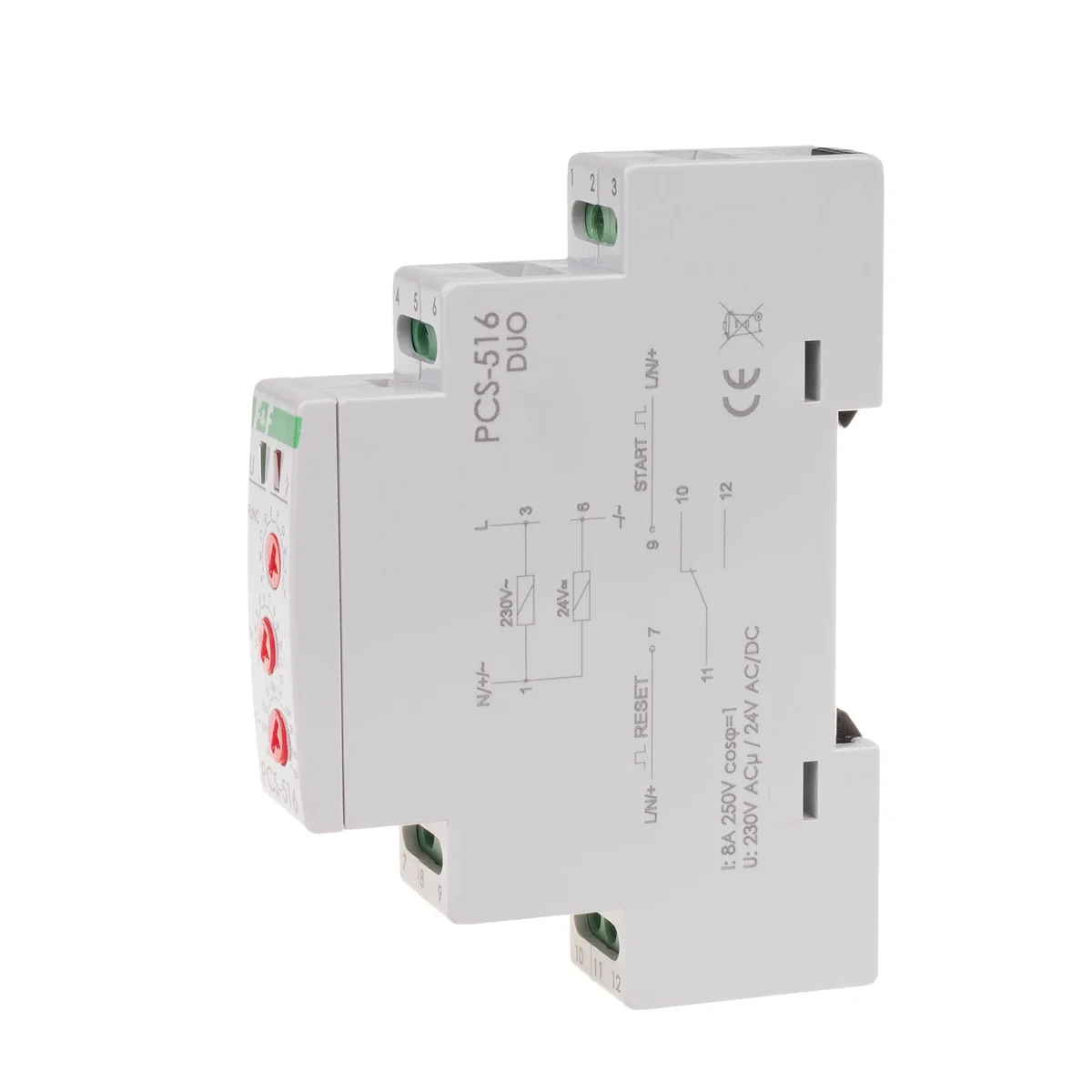

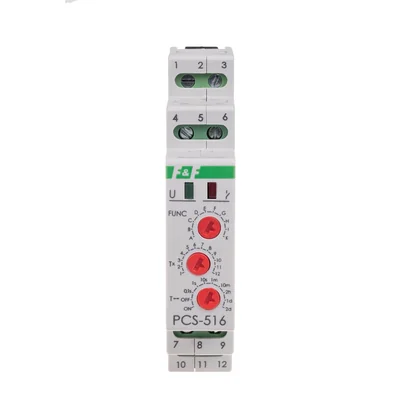

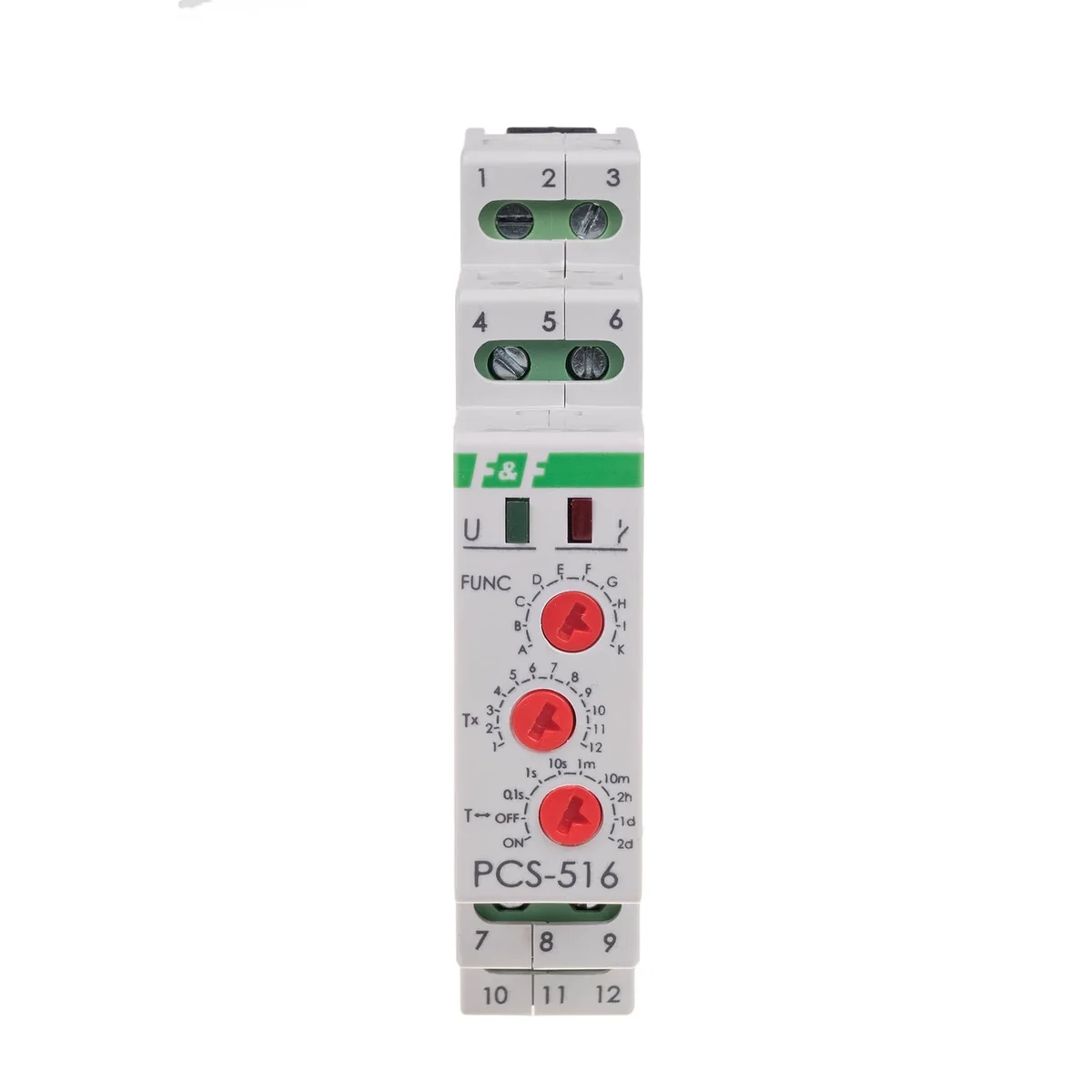

Przekaźnik czasowy PCS-516 PCS-516DUO

Indeks lokalny:
APC186FIFQ
Nr katalogowy:
PCS-516DUO
Kod EAN:
5908312595496
Producent: F&F
Moc [W]: 0,8
Montaż: Na szynie TH-35
Napięcie znamionowe [V]: 230
Cena:
31,29 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie
Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym.  Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.


Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
     - dla funkcji A, B, C, D, F realizację trybu pracy od początku.
     - dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
     - dla funkcji K trwałe załączenie styku przekaźnika w pozycji  11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.                        ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
 OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.

Styk PCS-516Separowany 1P



Styk PCS-516 Separowany 1P

Dane techniczne

  • Moc [W]
    0,8
  • Napięcie znamionowe [V]
    230
  • Opóźnienie zadziałania [msek]
    <50
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie [V]
    230/24
  • Szerokość opakowania [mm]
    20
  • Zakres nastawy czasu pracy [s]
    0, 1sek-24dni
  • Montaż
    Na szynie TH-35
  • Napięcie znamionowe DC [V]
    24
  • Prąd obciążenia [A]
    <8
  • Sygnalizacja stanu styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zakres nastawy czasu pracy
    0, 1sek-24dni
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • PKWIU
    26.52.24.0

Pozostałe dane techniczne

  • Zasada działania
    Analogowy wielofunkcyjny
  • Jednostka pierwszego przedziału czasowego
    Sekundy/minuty
  • Napięcie sterowania 1
    230 ... 24 V
  • Rodzaj napięcia zasilającego
    AC/DC
  • Zdolność łączeniowa dla żarówek
    1500 W
  • Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    500 VA
  • Funkcja
    Wielofunkcyjność
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC/DC
  • Znamionowy prąd przełączania 250 V AC
    8 A
  • Zdolność łączeniowa dla świetlówek (kompensacja DUO)
    650 VA
  • Zdolność łączeniowa dla świetlówek indukcyjnych
    650 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,068
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
