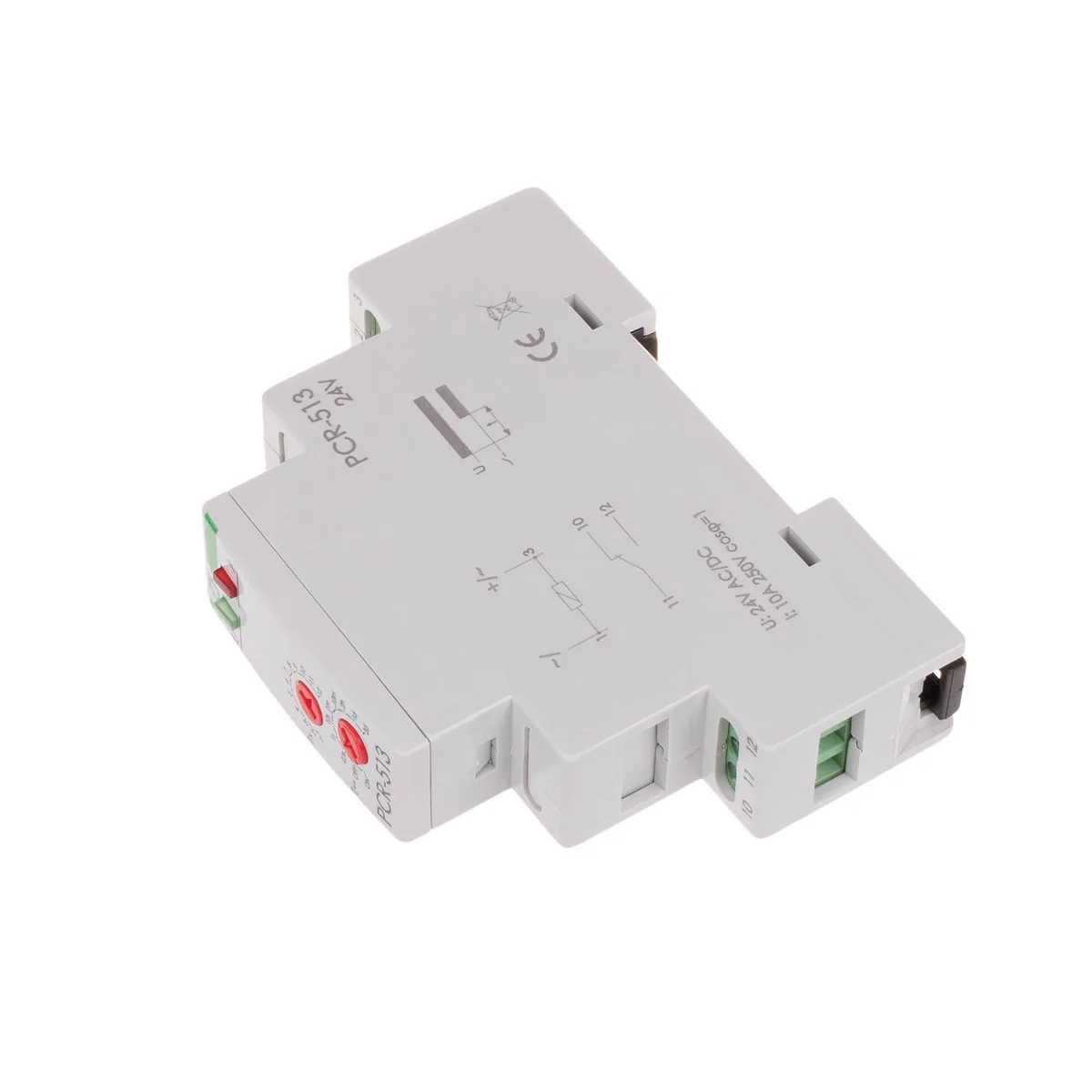

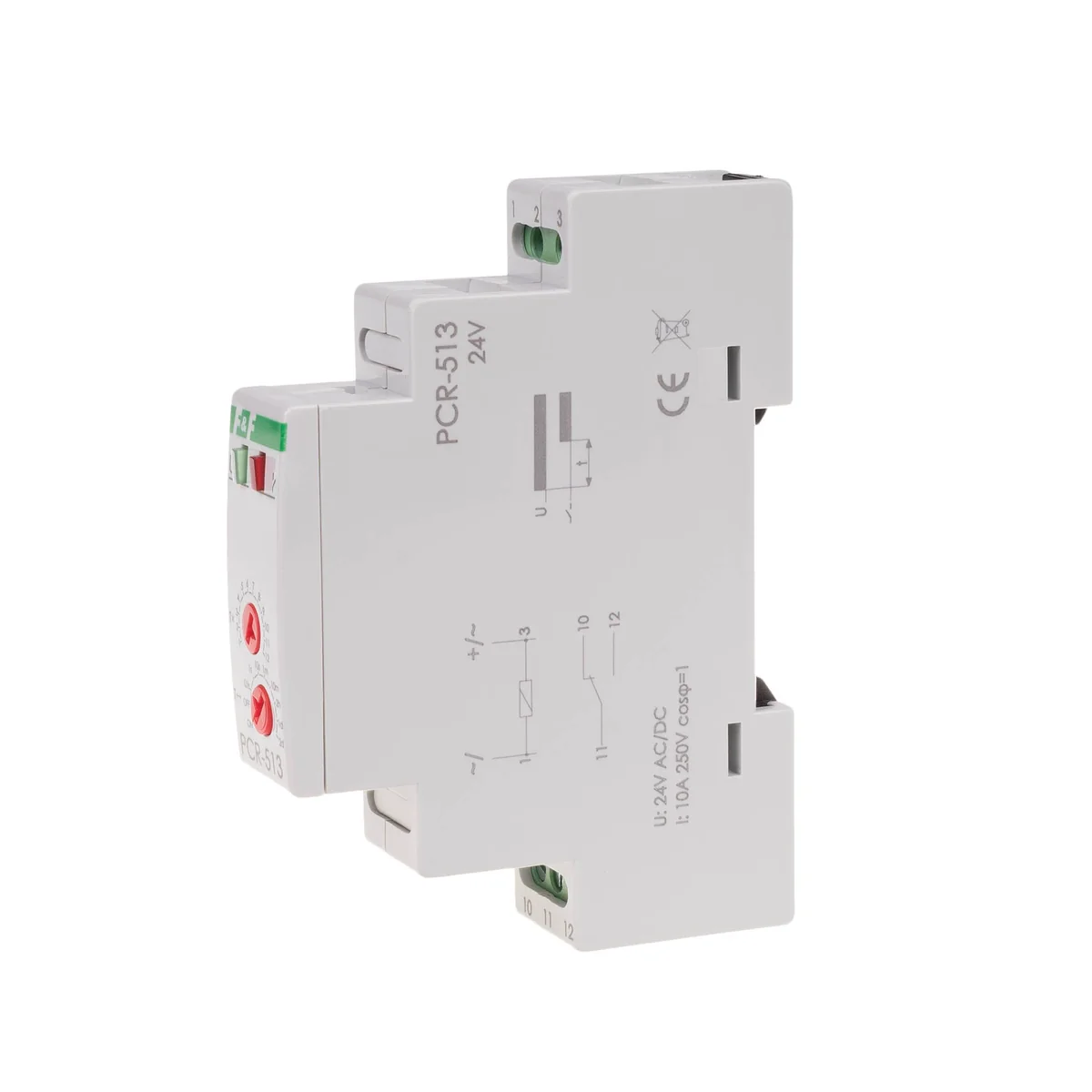

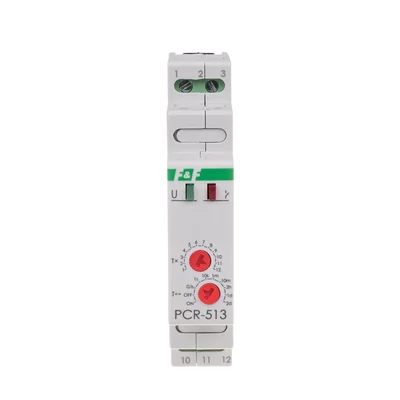

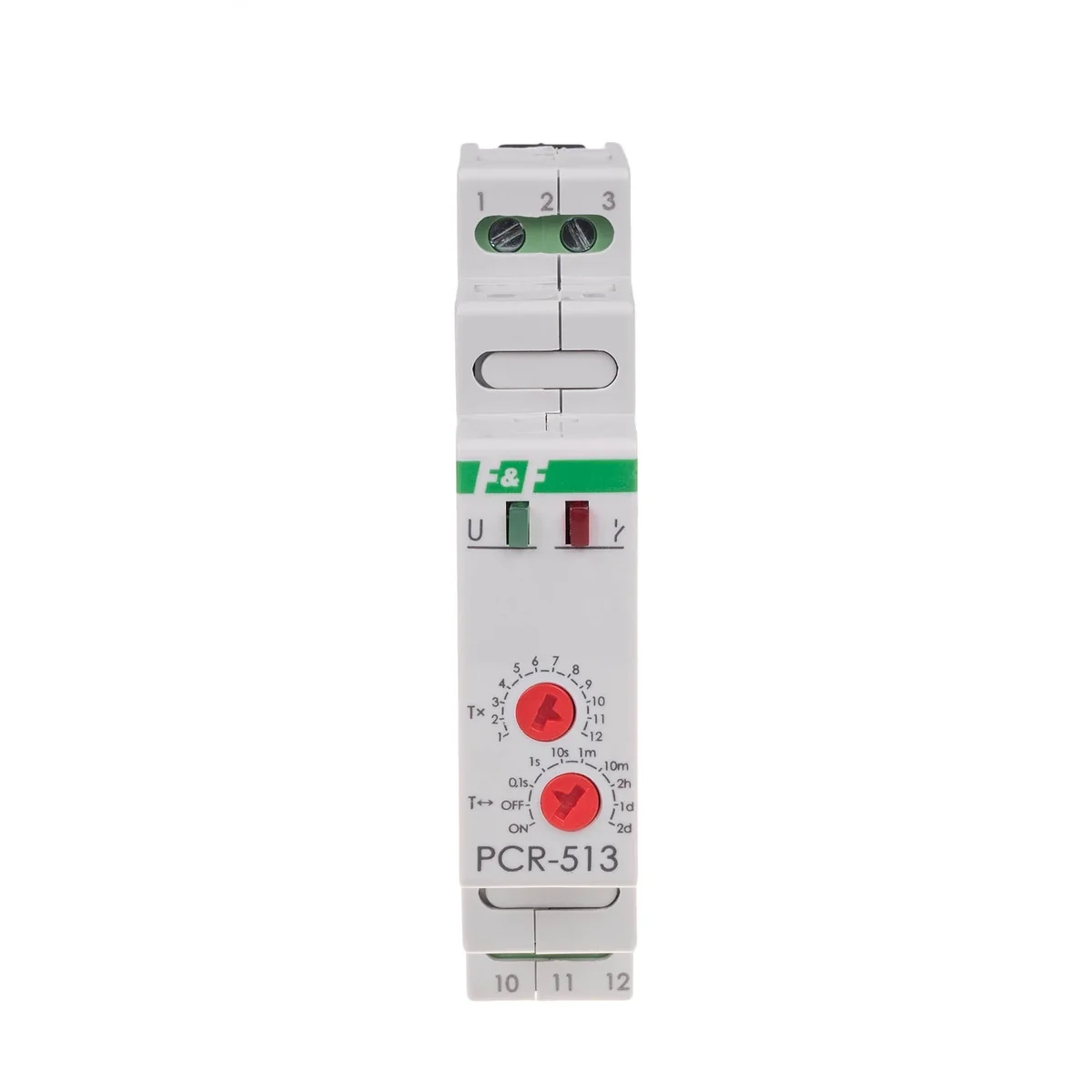

Przekaźnik czasowy PCR-513 24V PCR-513-24V
Indeks lokalny:
APC156FIFQ
Nr katalogowy:
PCR-513-24V
Kod EAN:
5908312595588
Cena:
28,62 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp)
Działanie
Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
Dane techniczne
-
Ilość styków0NO 0NC
-
MontażNa szynie TH-35
-
Prąd obciążenia [A]<10
-
Sygnalizacja stanu stykuLED czerwona
-
Temperatura pracy [°C]Od -25-50
-
Zakres nastawy czasu pracy0, 1sek-576 godz.
-
Zasilanie PCR-513 [V]24
-
Szerokość opakowania [mm]20
-
Zakres nastawy czasu pracy [s]0, 1sek-576 godz.
-
Moc [W]0,8
-
Opóźnienie zadziałania [msek]<50
-
PrzyłączeZaciski śrubowe 2, 5mm
-
Sygnalizacja zasilaniaLED zielona
-
Wymiary1 moduł (18mm)
-
Zasilanie [V]24
-
Wysokość opakowania [mm]150
-
Waga opakowania [kg]0.1
-
PKWIU26.52.24.0
Pozostałe dane techniczne
-
Zasada działaniaCyfrowy jednofunkcyjny
-
Jednostka pierwszego przedziału czasowegoSekundy/minuty
-
Jednostka drugiego przedziału czasowegoMinuty/godziny
-
Liczba styków przełącznych1
-
Rodzaj napięcia sterowania 1AC/DC
-
Rodzaj napięcia zasilającegoAC/DC
-
Zdolność łączeniowa dla żarówek1500 W
-
Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)500 VA
-
FunkcjaOpóźnione załączanie
-
Pierwszy przedział czasowy0.1 ... 1
-
Sposób montażuSzyna DIN
-
Napięcie sterowania 124 ... 24 V
-
Rodzaj napięcia sterowania 2AC
-
Znamionowy prąd przełączania 250 V AC10 A
-
Zdolność łączeniowa dla świetlówek (kompensacja DUO)650 VA
-
Zdolność łączeniowa dla świetlówek indukcyjnych650 VA
Dane producenta
-
ProducentF&F Filipowski Spółka Komandytowa
-
Adres95-200 Pabianice ul. Konstantynowska 79/81
-
Numer telefonu
-
Email
-
NIP7310005314
-
GLN5900009915815
Opakowania zbiorcze
| Rodzaj opakowania | Sztuka |
| Ilość | 1 szt. |
| Waga (kg) | 0,065 |
| Szerokość (m) | 0,019 |
| Długość (m) | 0,095 |
| Głębokość (m) | 0,070 |
