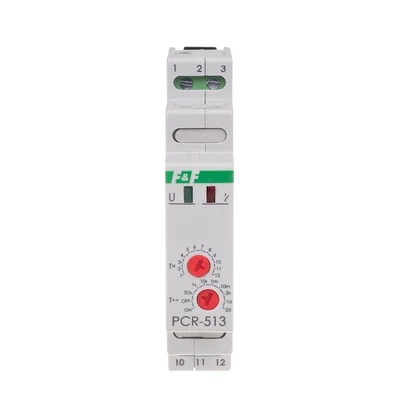

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

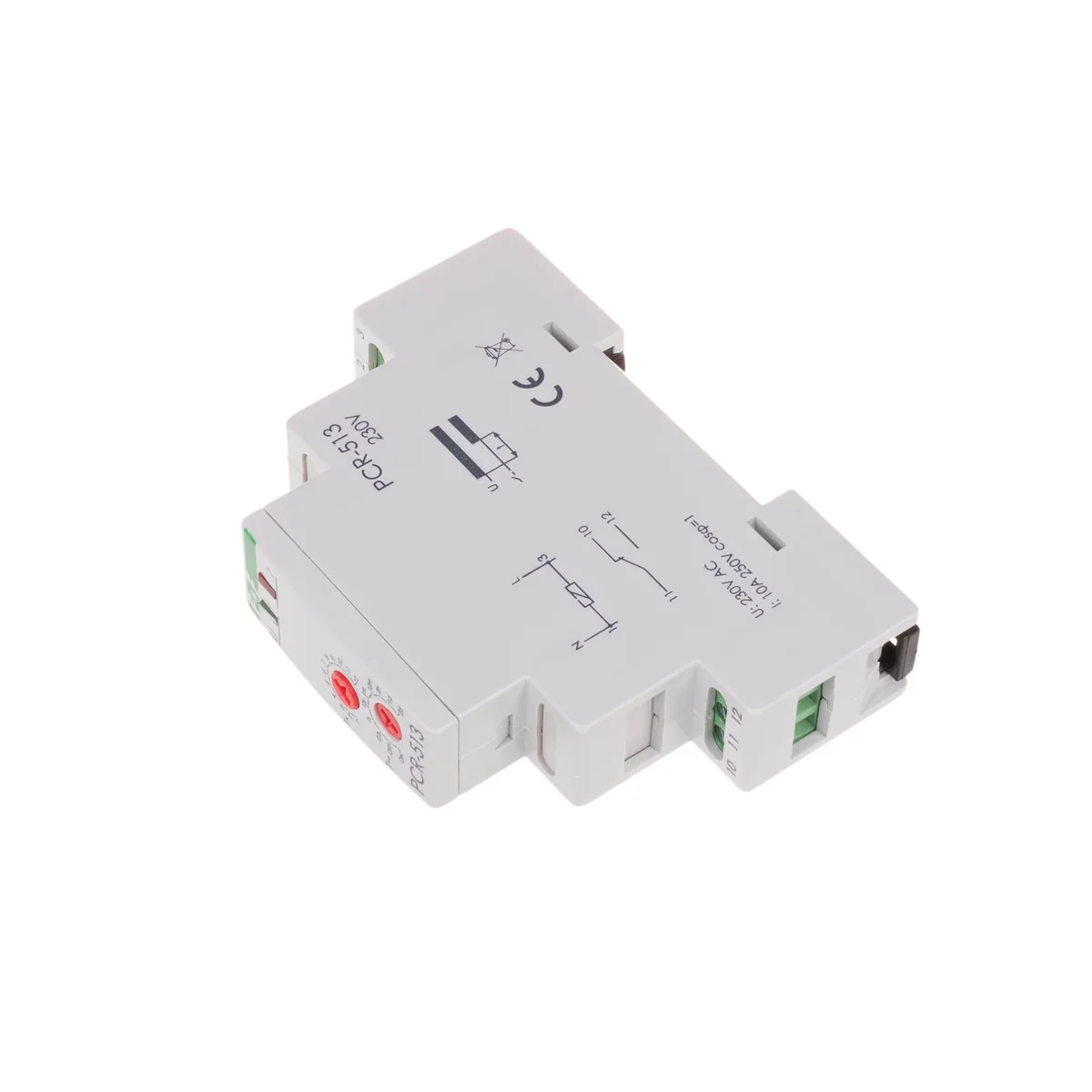

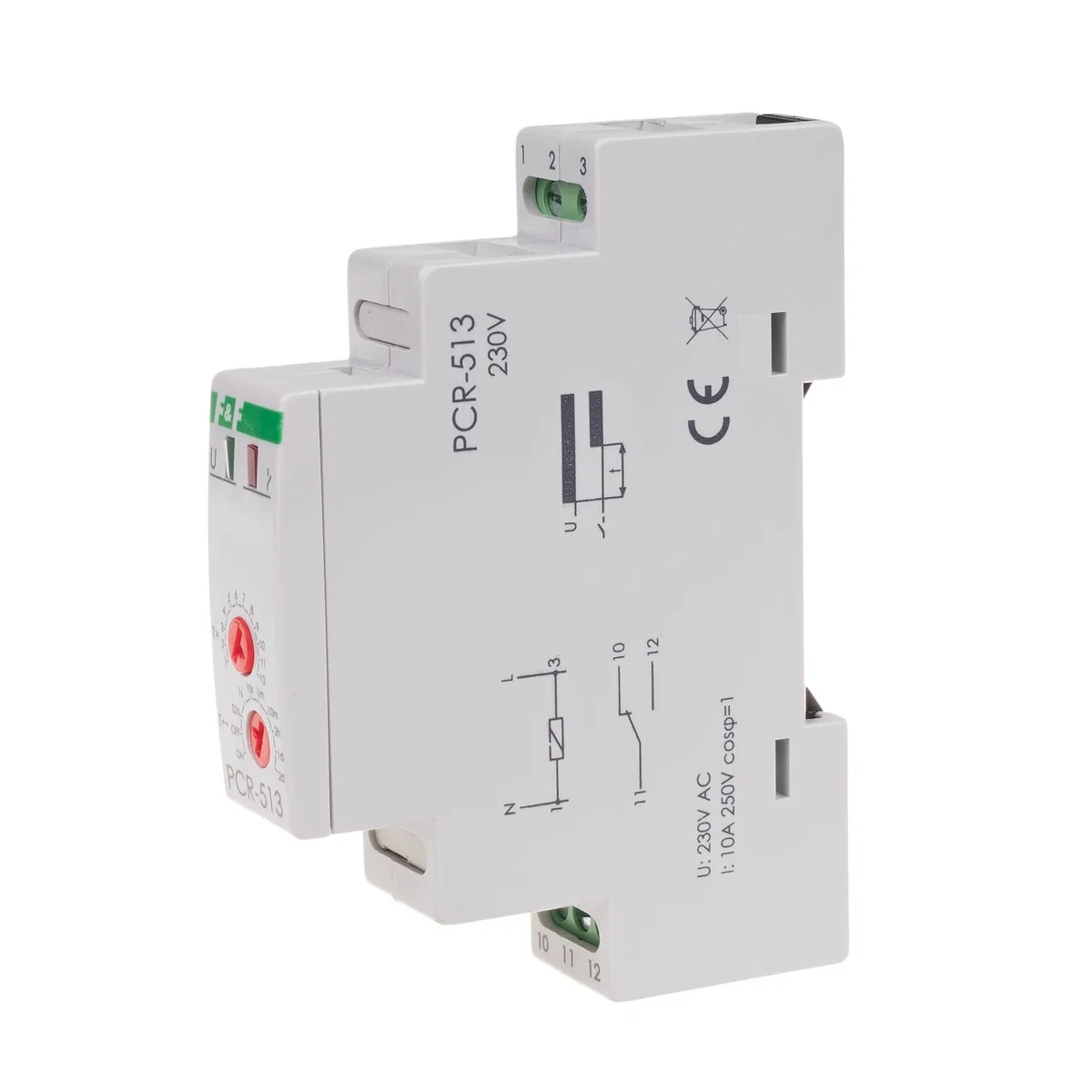

Działanie
Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. Uwaga!

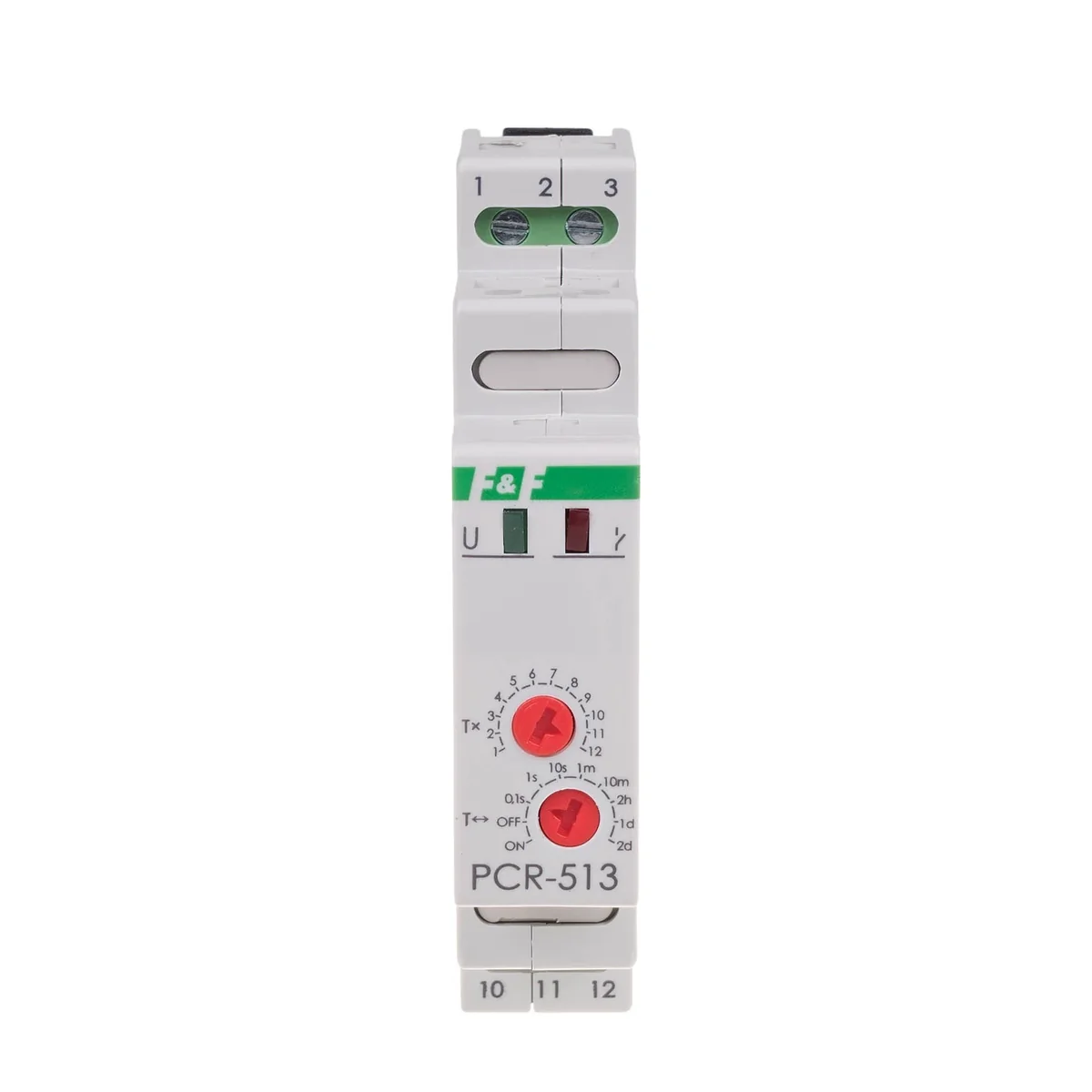

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu. ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

Ilość styków

0NO 0NC
Montaż

Na szynie TH-35
Opóźnienie zadziałania [msek]

<50
Przyłącze

Zaciski śrubowe 2, 5mm
Sygnalizacja zasilania

LED zielona
Wymiary

1 moduł (18mm)
Zasilanie [V]

230
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1
PKWIU

26.52.24.0

Moc [W]

0,8
Napięcie znamionowe [V]

230
Prąd obciążenia [A]

<10
Sygnalizacja stanu styku

LED czerwona
Temperatura pracy [°C]

-25-50
Zakres nastawy czasu pracy

0, 1sek-576godz
Zasilanie PCR-513 [V]

230
Szerokość opakowania [mm]

20
Zakres nastawy czasu pracy [s]

0, 1sek-576godz

Pozostałe dane techniczne

Zasada działania

Cyfrowy jednofunkcyjny
Jednostka pierwszego przedziału czasowego

Sekundy/minuty
Jednostka drugiego przedziału czasowego

Minuty/godziny
Liczba styków przełącznych

1
Rodzaj napięcia sterowania 1

AC/DC
Rodzaj napięcia zasilającego

AC
Zdolność łączeniowa dla żarówek

1500 W
Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

500 VA

Funkcja

Opóźnione załączanie
Pierwszy przedział czasowy

0.1 ... 1
Sposób montażu

Szyna DIN
Napięcie sterowania 1

230 ... 230 V
Rodzaj napięcia sterowania 2

AC
Znamionowy prąd przełączania 250 V AC

10 A
Zdolność łączeniowa dla świetlówek (kompensacja DUO)

650 VA
Zdolność łączeniowa dla świetlówek indukcyjnych

650 VA

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,065	-
Szerokość (m)	0,019	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
