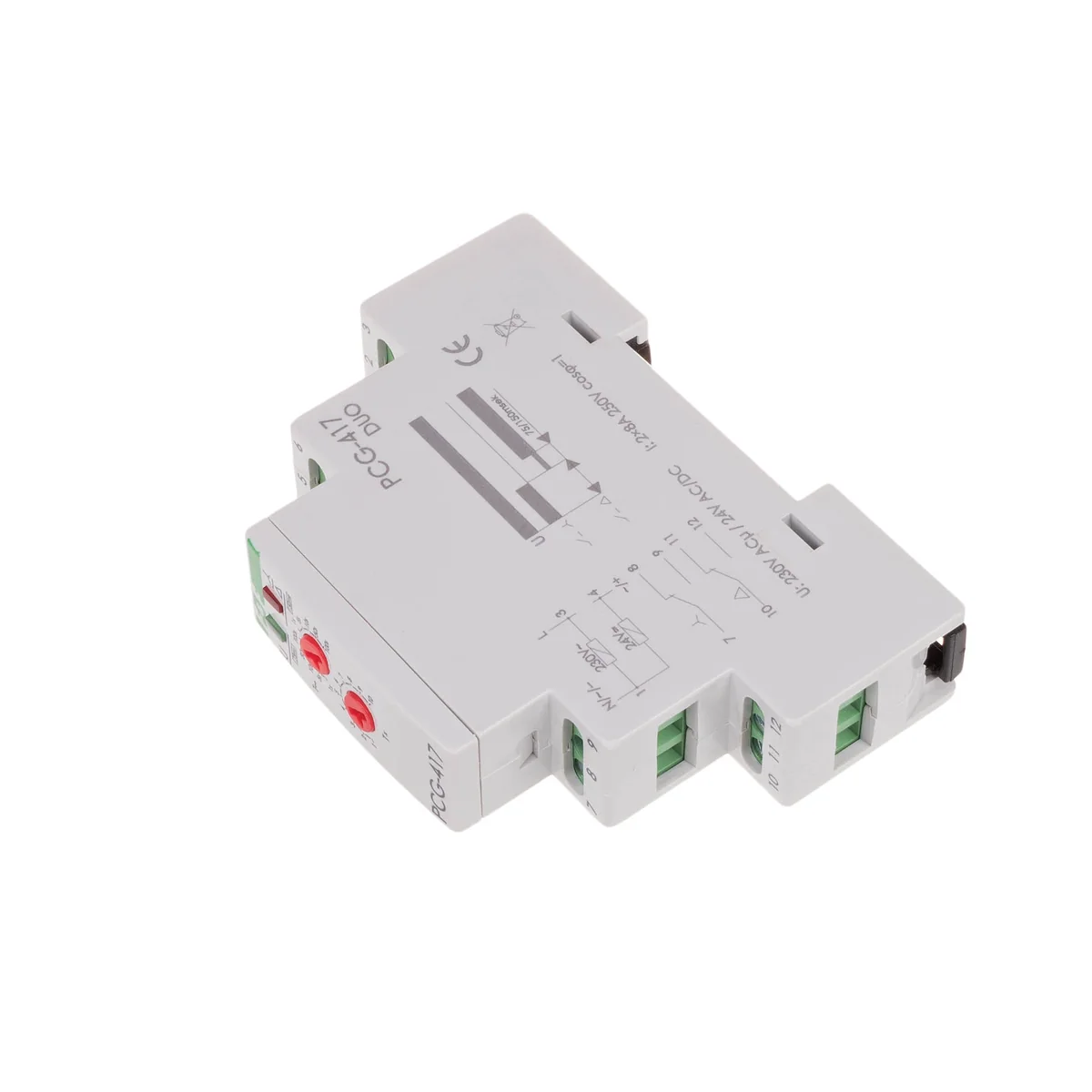

Przeznaczenie
Do sterowania stycznikowym układem przełączeniowym GWIAZDA-TRÓJKĄT. Działanie

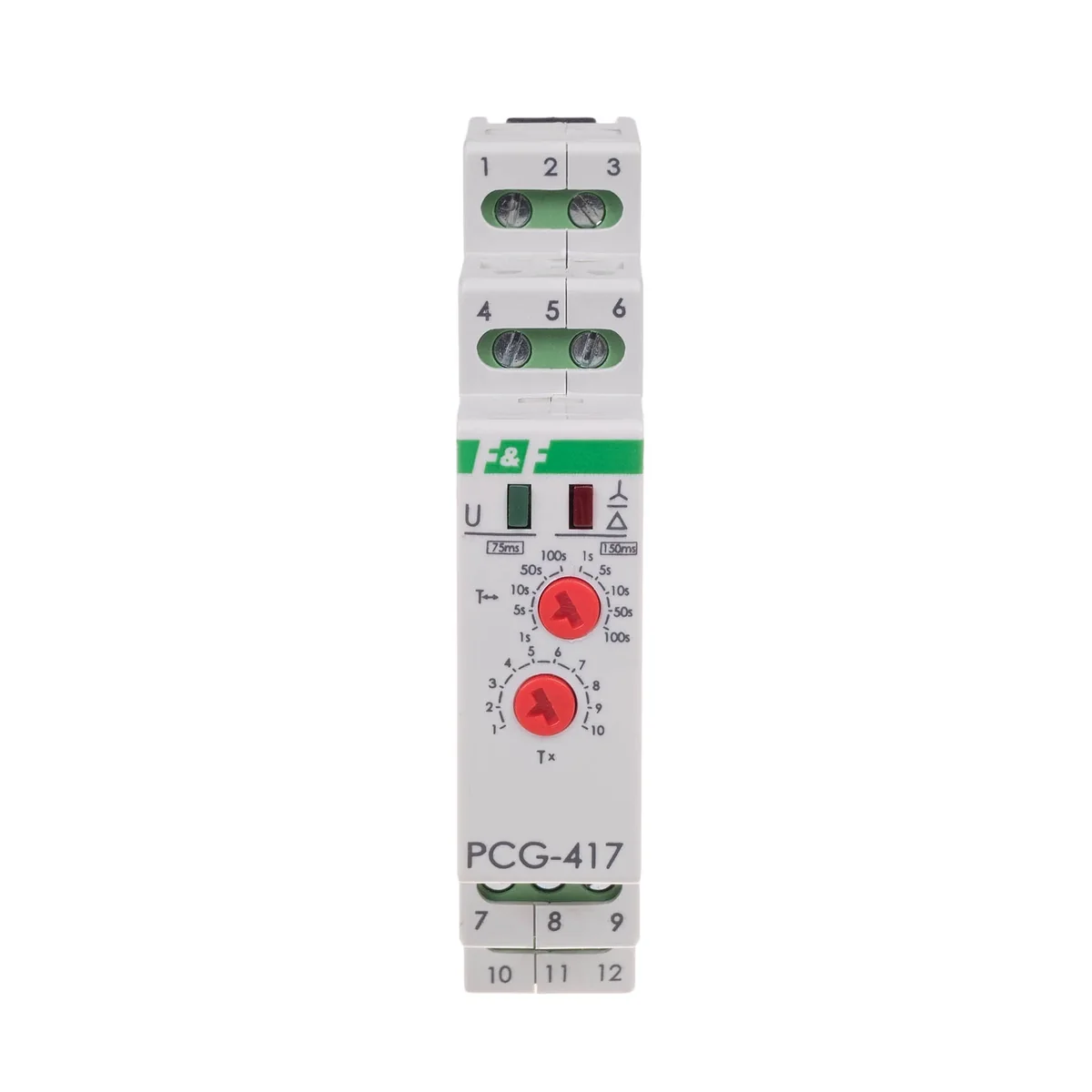

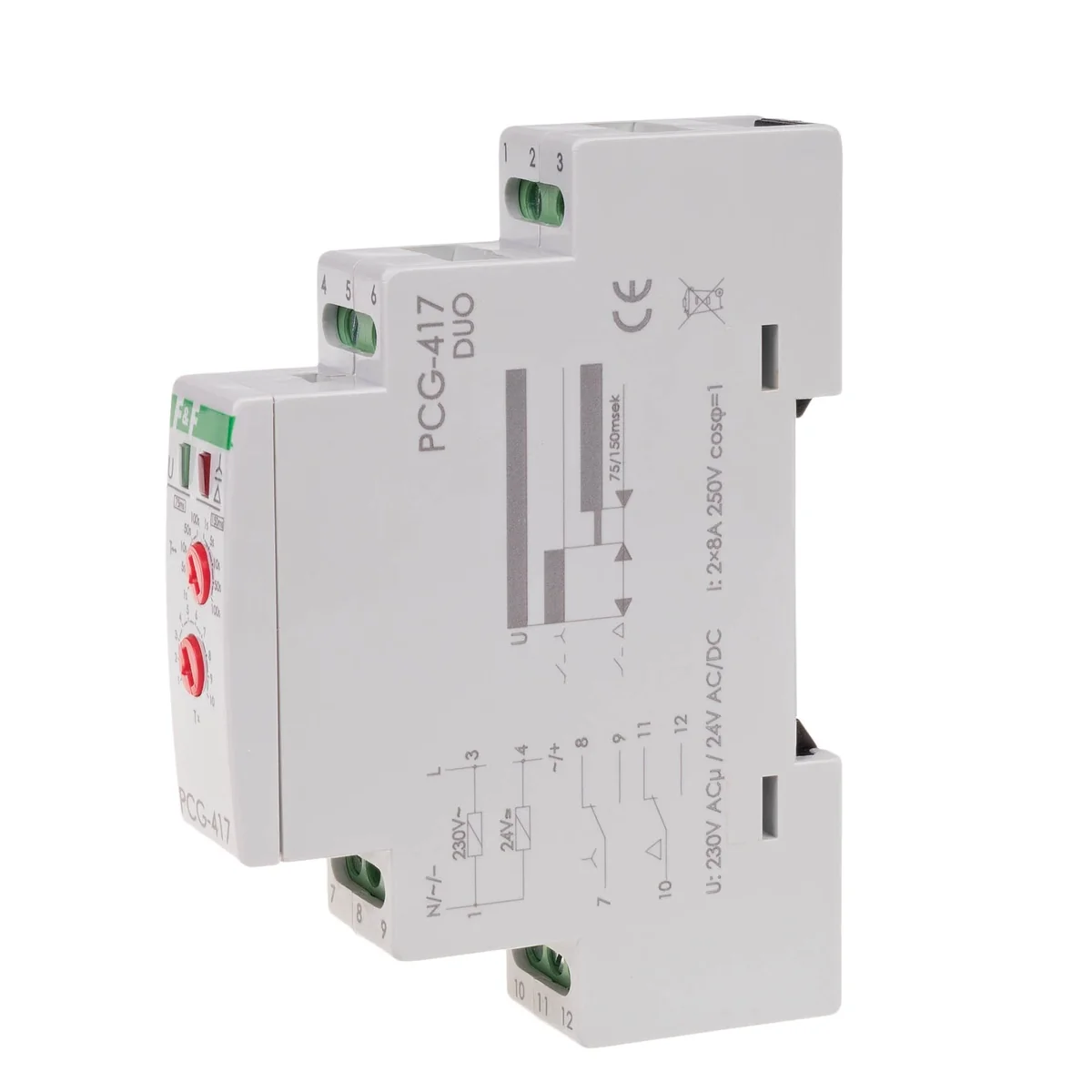

Sterownik posiada specjalny układ dwóch przekaźników elektromagnetycznych, który eliminuje ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem. W chwili przełączenia z układu GWIAZDA na TRÓJKĄT pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”. Po załączeniu zasilania styk GWIAZDY zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk TRÓJKĄTA pozostaje w pozycji 10-11. Po upływie czasu rozruchu t1 styk GWIAZDY zostanie przełączony w pozycję 7-8 (styk TRÓJKĄTA nadal pozostaje w pozycji 10-11) i nastąpi przerwa przełączenia o ustawionym czasie t2. Po upływie czasu t2 styk TRÓJKĄTA zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego (styk GWIAZDY pozostaje w pozycji 7-8).

Czas rozruchu gniazda [s]

1-1000

Czas przełączenia [s]

0,075/0,150
Moc [W]

0,8
Napięcie znamionowe [V]

230
Przyłącze

Zaciski śrubowe 2, 5mm
Sygnalizacja zasilania

LED zielona
Wymiary

1 moduł (18mm)
Szerokość opakowania [mm]

20
PKWIU

26.52.24.0

Ilość styków

0NO 0NC
Montaż

Na szynie TH-35
Prąd obciążenia [A]

2x8
Sygnalizacja działania

LED czerwona
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.17

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,080	-
Szerokość (m)	0,019	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
