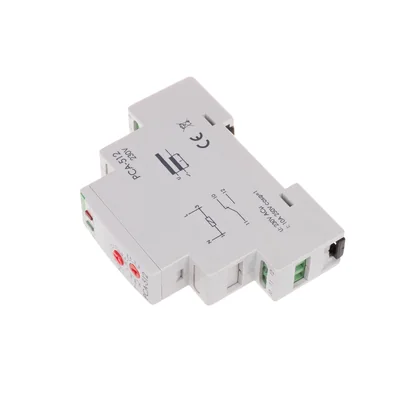

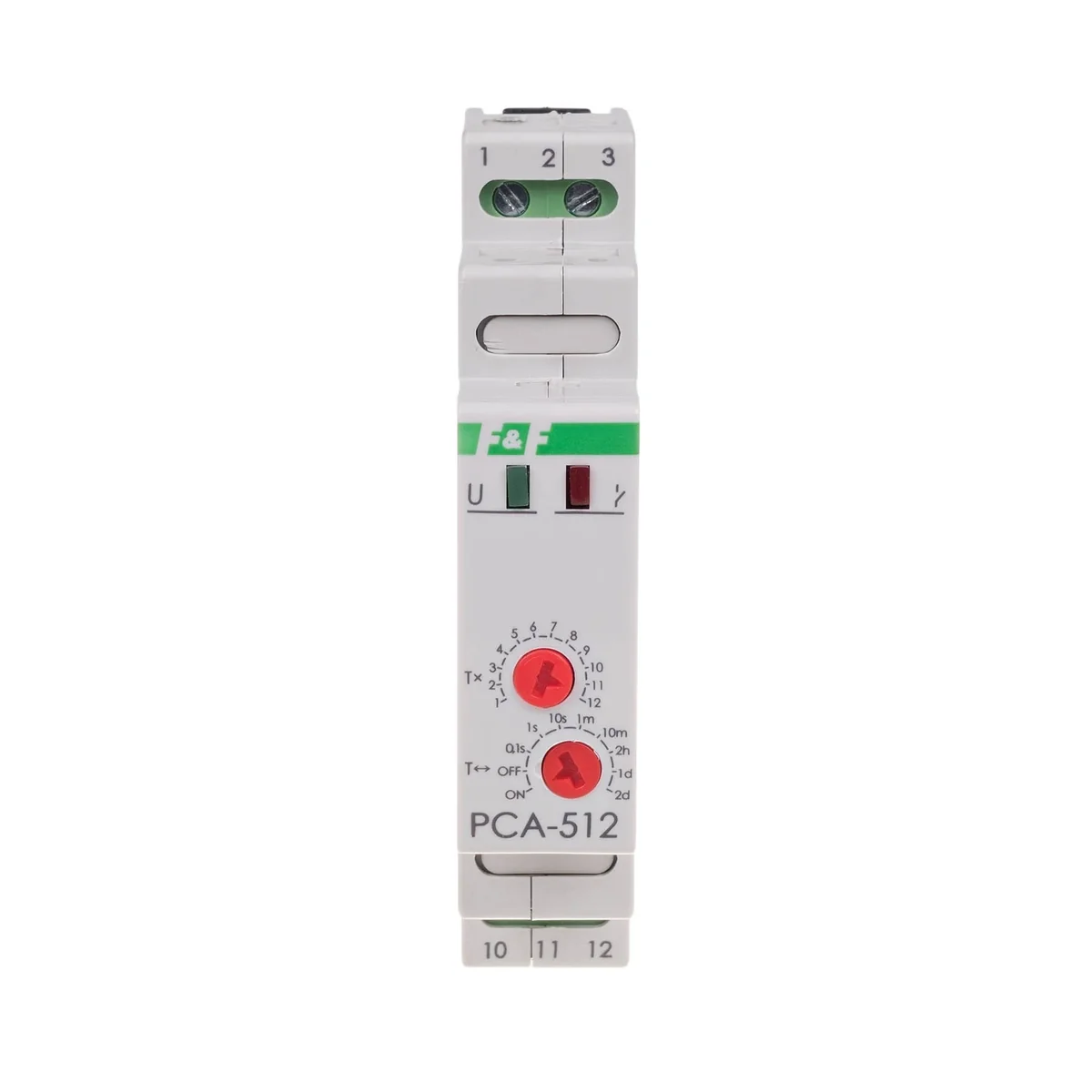

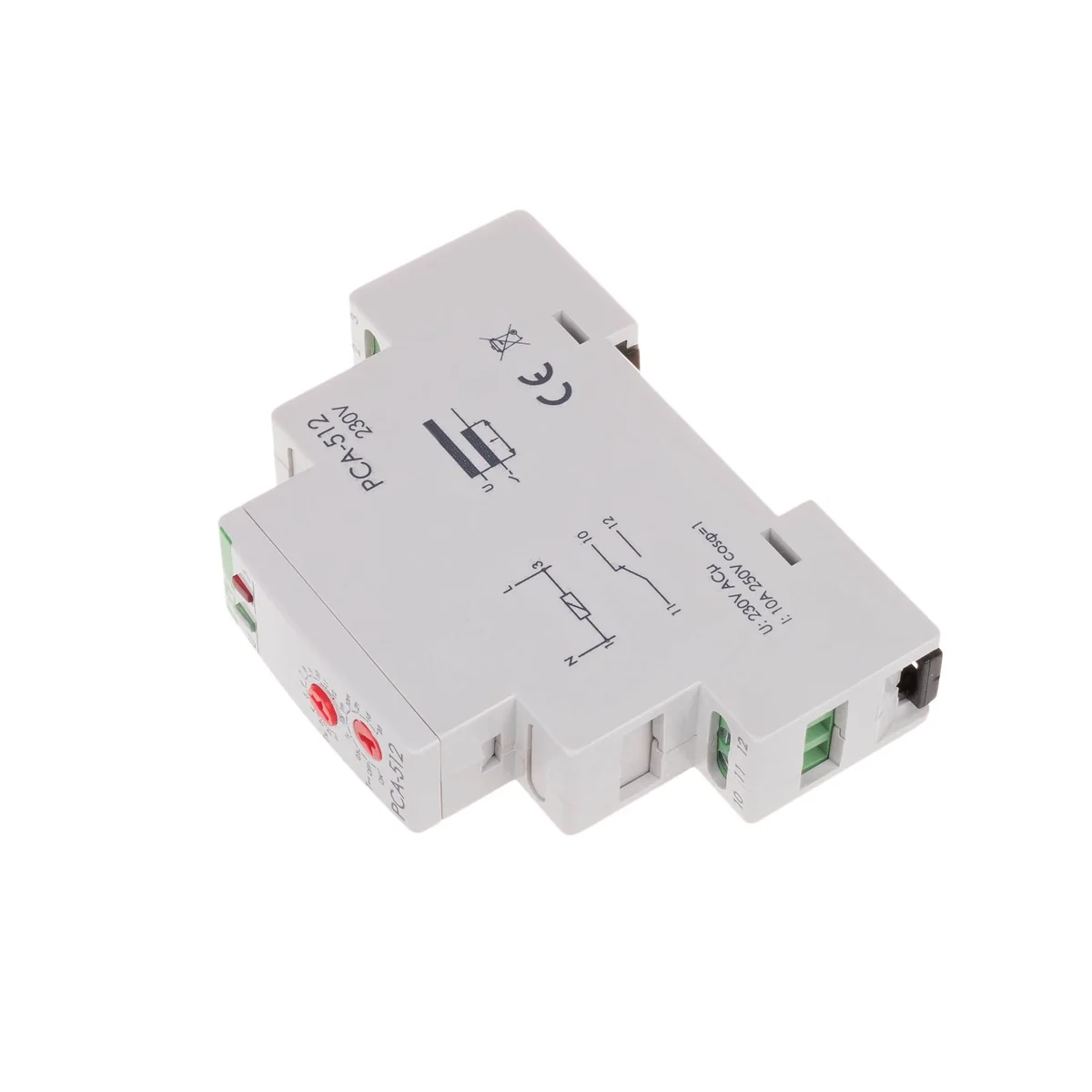

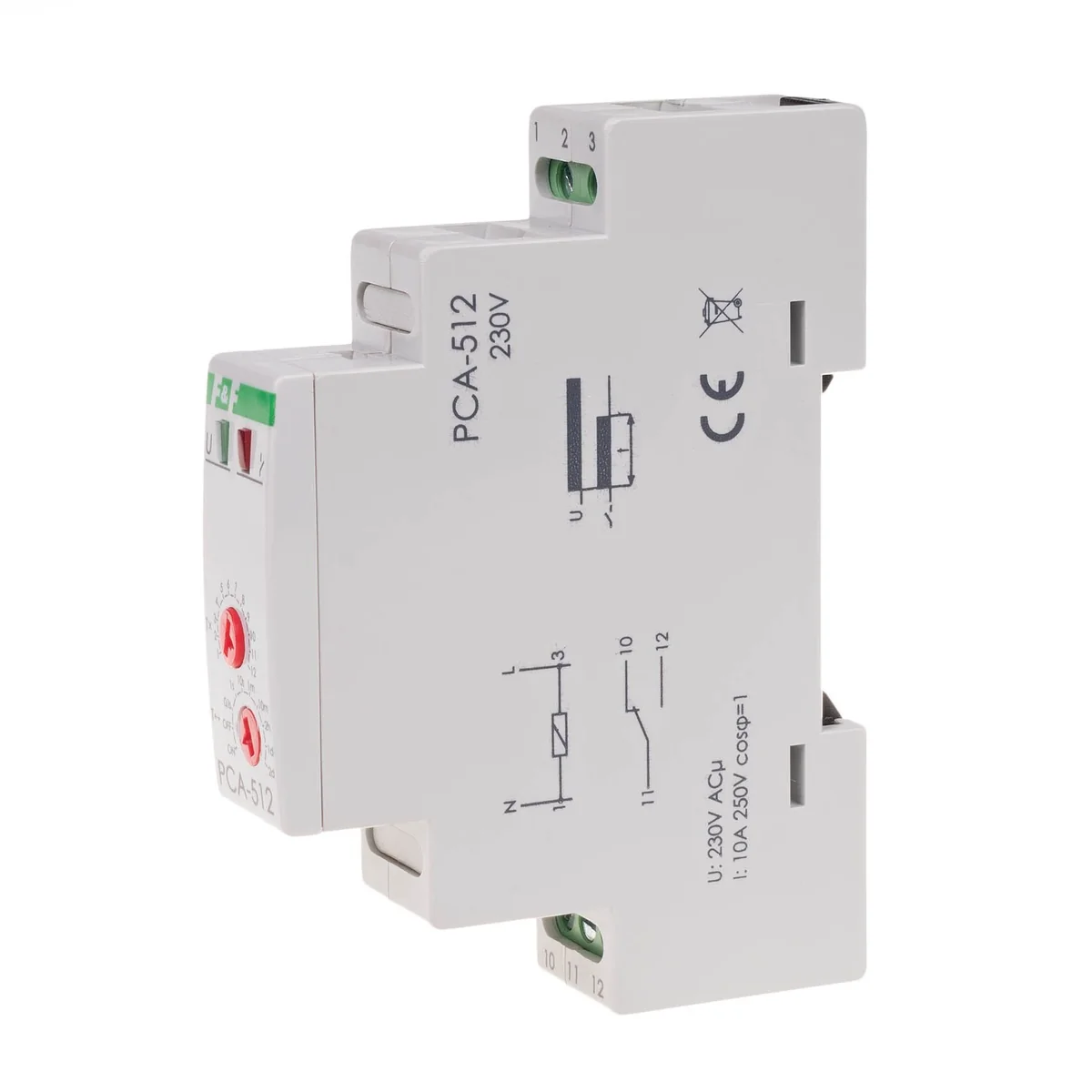

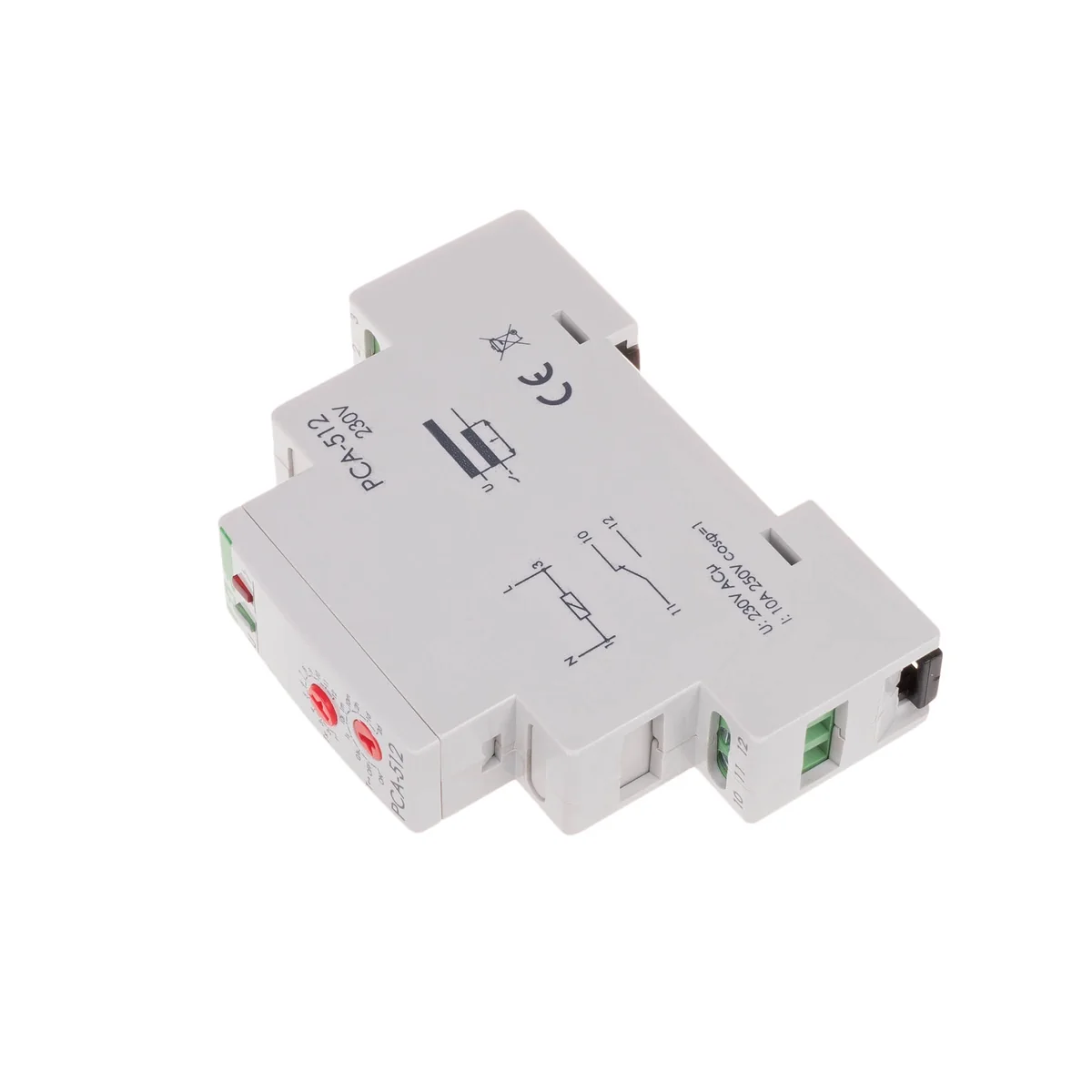

Przekaźnik czasowy PCA-512 230V PCA-512

Indeks lokalny:
APC150FIFQ
Nr katalogowy:
PCA-512
Kod EAN:
5908312595434
Producent: F&F
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Montaż: Na szynie TH-35
Cena:
118,55 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 19 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

Przeznaczenie
Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.                              ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.

Dane techniczne

  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Opóźnienie zadziałania [msek]
    <50
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie [V]
    230
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • PKWIU
    26.52.24.0
  • Moc [W]
    0,8
  • Napięcie znamionowe [V]
    230
  • Prąd obciążenia [A]
    <10
  • Sygnalizacja stanu styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zakres nastawy czasu pracy
    0, 1sek-576godz
  • Zasilanie PCA-512 [V]
    230
  • Szerokość opakowania [mm]
    20
  • Zakres nastawy czasu pracy [s]
    0, 1sek-576godz

Pozostałe dane techniczne

  • Zasada działania
    Cyfrowy jednofunkcyjny
  • Jednostka pierwszego przedziału czasowego
    Sekundy/minuty
  • Jednostka drugiego przedziału czasowego
    Minuty/godziny
  • Sposób montażu
    Szyna DIN
  • Liczba styków przełącznych
    1
  • Znamionowy prąd przełączania 250 V AC
    10 A
  • Zdolność łączeniowa dla świetlówek (kompensacja DUO)
    650 VA
  • Zdolność łączeniowa dla świetlówek indukcyjnych
    650 VA
  • Funkcja
    Inne
  • Pierwszy przedział czasowy
    0.1 ... 1
  • Drugi przedział czasowy
    1 ... 576
  • Szerokość wyrażona liczbą modułów
    1
  • Rodzaj napięcia zasilającego
    AC
  • Zdolność łączeniowa dla żarówek
    1500 W
  • Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    500 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,069
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
