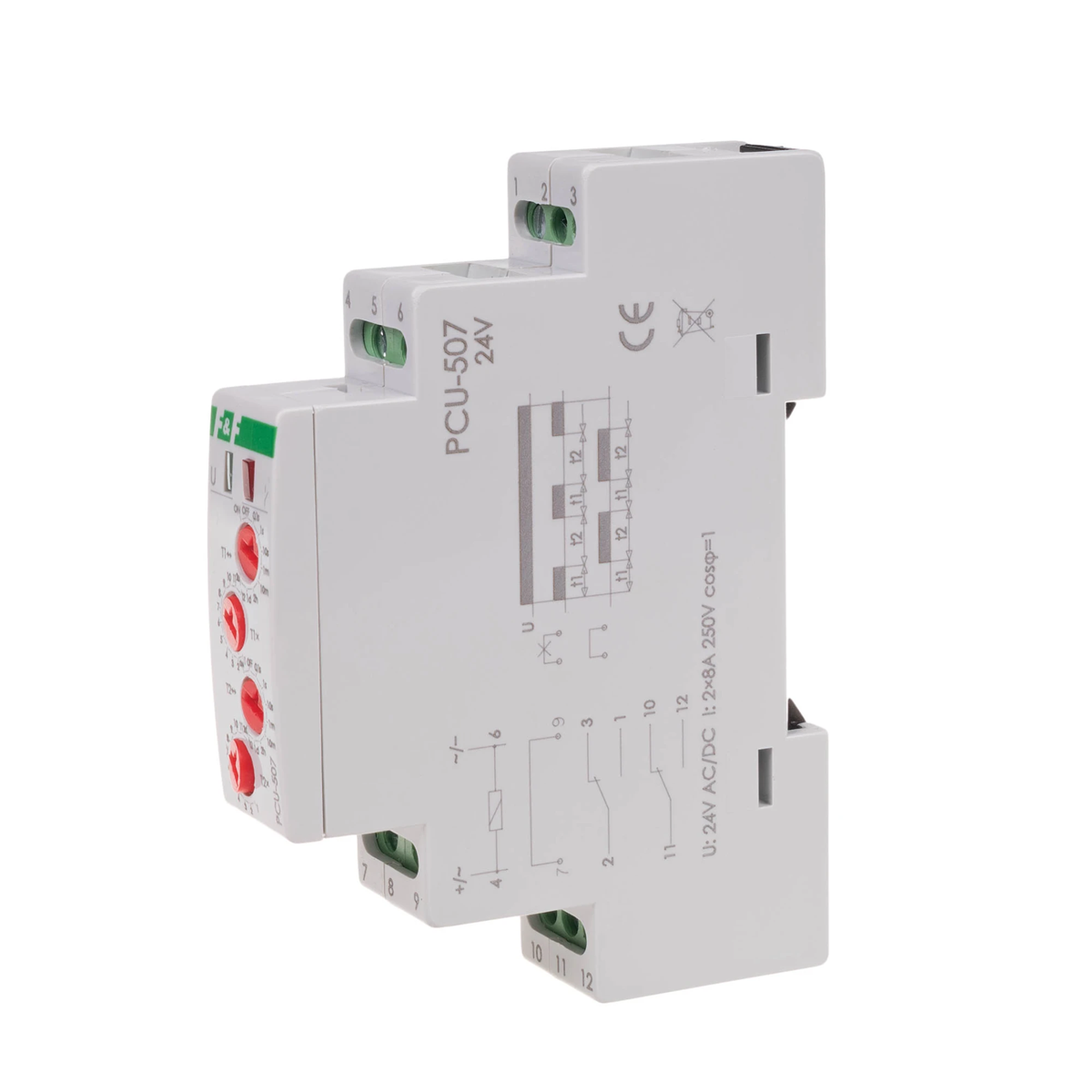

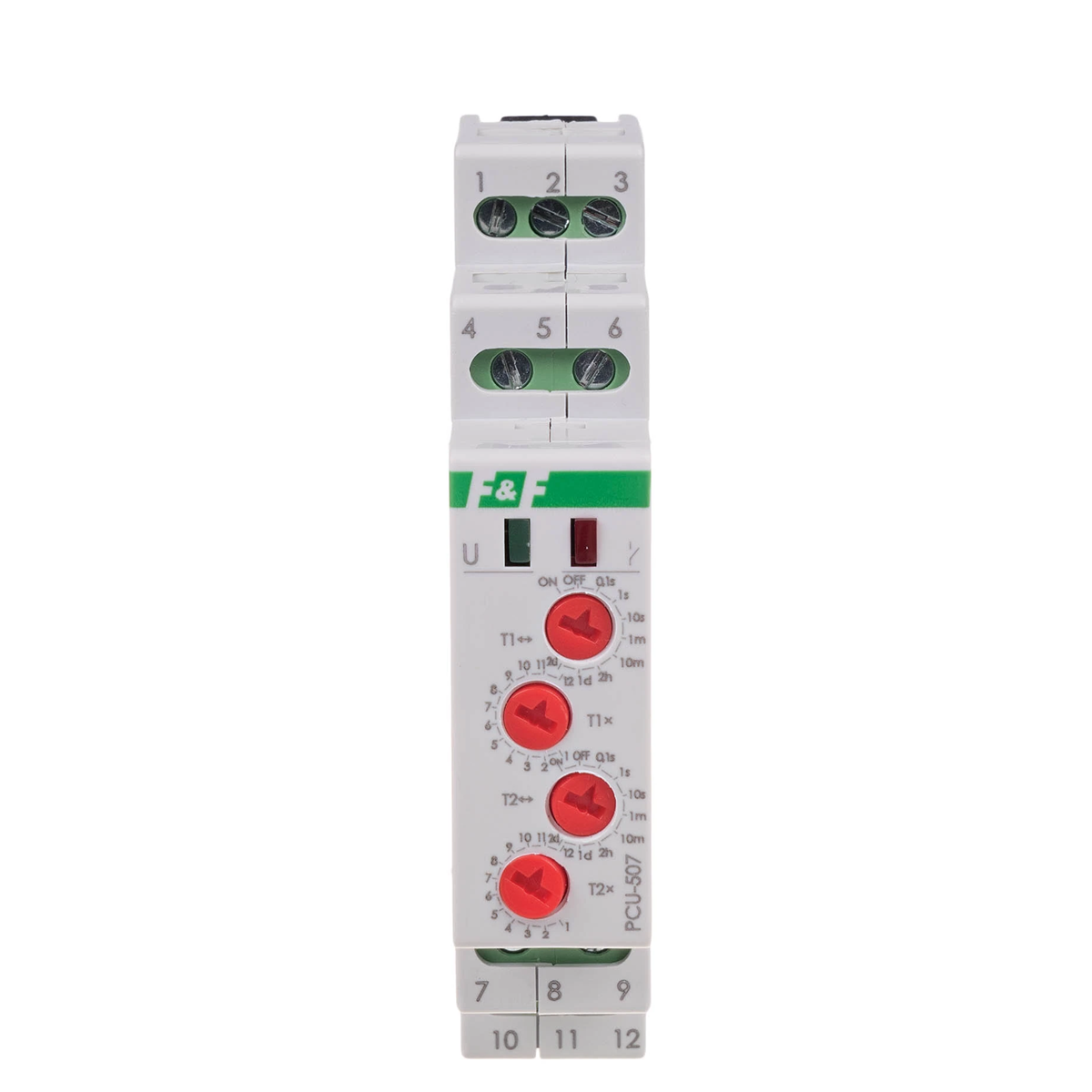

Przekaźnik czasowy 4-funkcyjny (nastawa 2 czasów) T1 T3 PCU-507 24V PCU-507-24V

Indeks lokalny:
APC002FIFQ
Nr katalogowy:
PCU-507-24V
Kod EAN:
5908312594420
Producent: F&F
Czas obróbki: Zaciski śrubowe 2, 5mm
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Cena:
40,69 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu


Przeznaczenie

Przekaźnikiczasowe służą dosterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czast2. Sekwencja tych przełączeń realizowana jest cyklicznie.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączeniestyków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie. Uwaga!

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniuzasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



 ON- przy włączonym zasilaniu powoduje trwałe załączenie stykuw pozycji 11-12.

 OFF-przy włączonym zasilaniu powoduje trwałe załączenie stykuw pozycji 11-10

Dane techniczne

  • Czas obróbki
    Zaciski śrubowe 2, 5mm
  • Moc [W]
    0,8
  • Opóźnienie zadziałania [msek]
    <50
  • Sygnalizacja stanu styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zakres nastawy czasu pracy
    0, 1sek-576 godz.
  • Zasilanie PCU-507 [V]
    24
  • Szerokość opakowania [mm]
    40
  • Zakres nastawy czasu pracy [s]
    0, 1sek-576 godz.
  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Prąd obciążenia [A]
    2x8
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (35mm)
  • Zasilanie [V]
    24
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1
  • PKWIU
    26.52.24.0

Pozostałe dane techniczne

  • Zasada działania
    Analogowy wielofunkcyjny
  • Jednostka pierwszego przedziału czasowego
    Sekundy/minuty
  • Liczba styków przełącznych
    2
  • Rodzaj napięcia zasilającego
    AC/DC
  • Zdolność łączeniowa dla żarówek
    1100 W
  • Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    300 VA
  • Funkcja
    Wielofunkcyjność
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC/DC
  • Znamionowy prąd przełączania 250 V AC
    8 A
  • Zdolność łączeniowa dla świetlówek (kompensacja DUO)
    550 VA
  • Zdolność łączeniowa dla świetlówek indukcyjnych
    550 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,077
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
