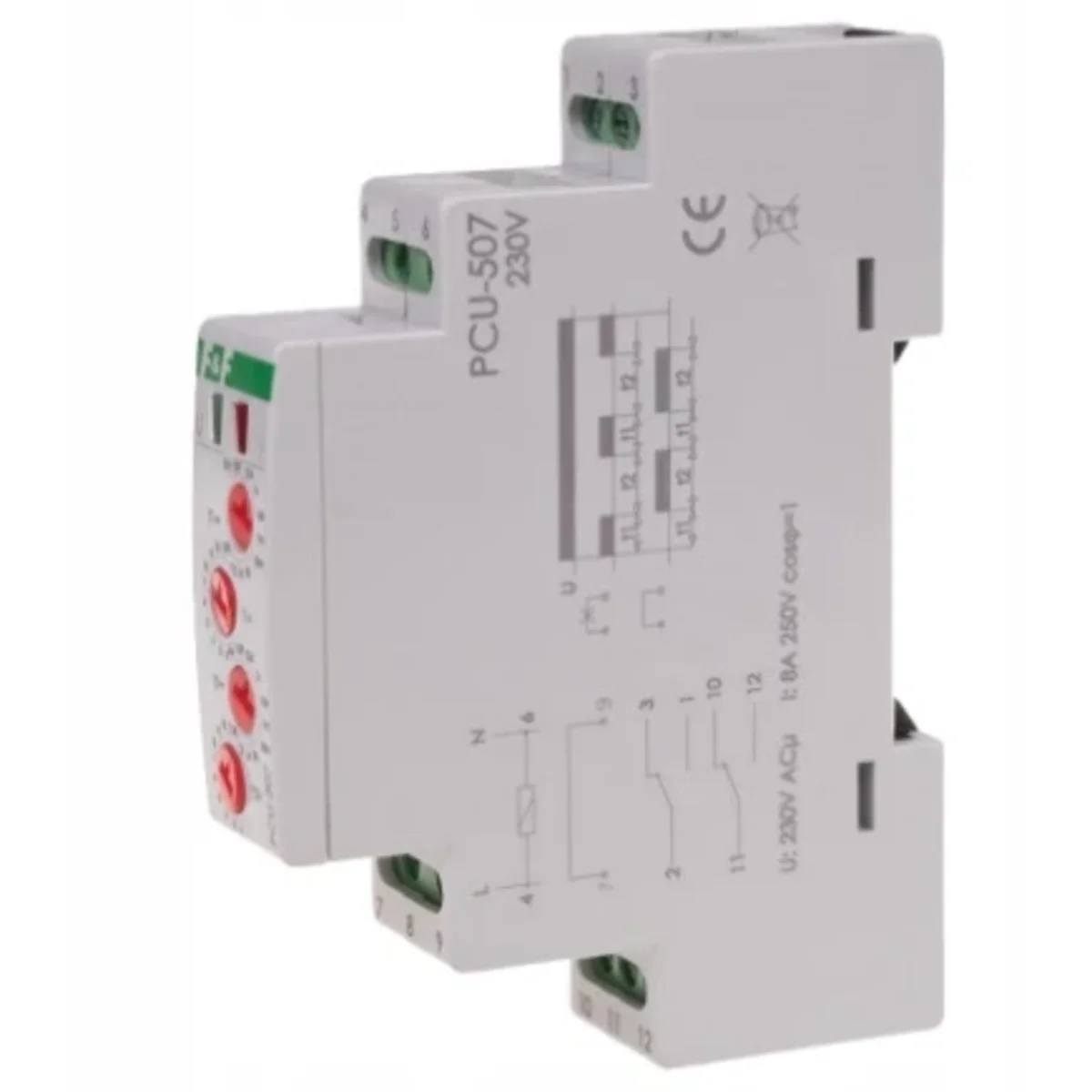

Przekaźnik czasowy 2-funkcyjny (nastawa 2 czasów T1 T2 PCU-507 230V PCU-507

Przeznaczenie

Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas  t2. Sekwencja tych przełączeń realizowana jest cyklicznie.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie  styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie. Uwaga!

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



 ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.

 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10
