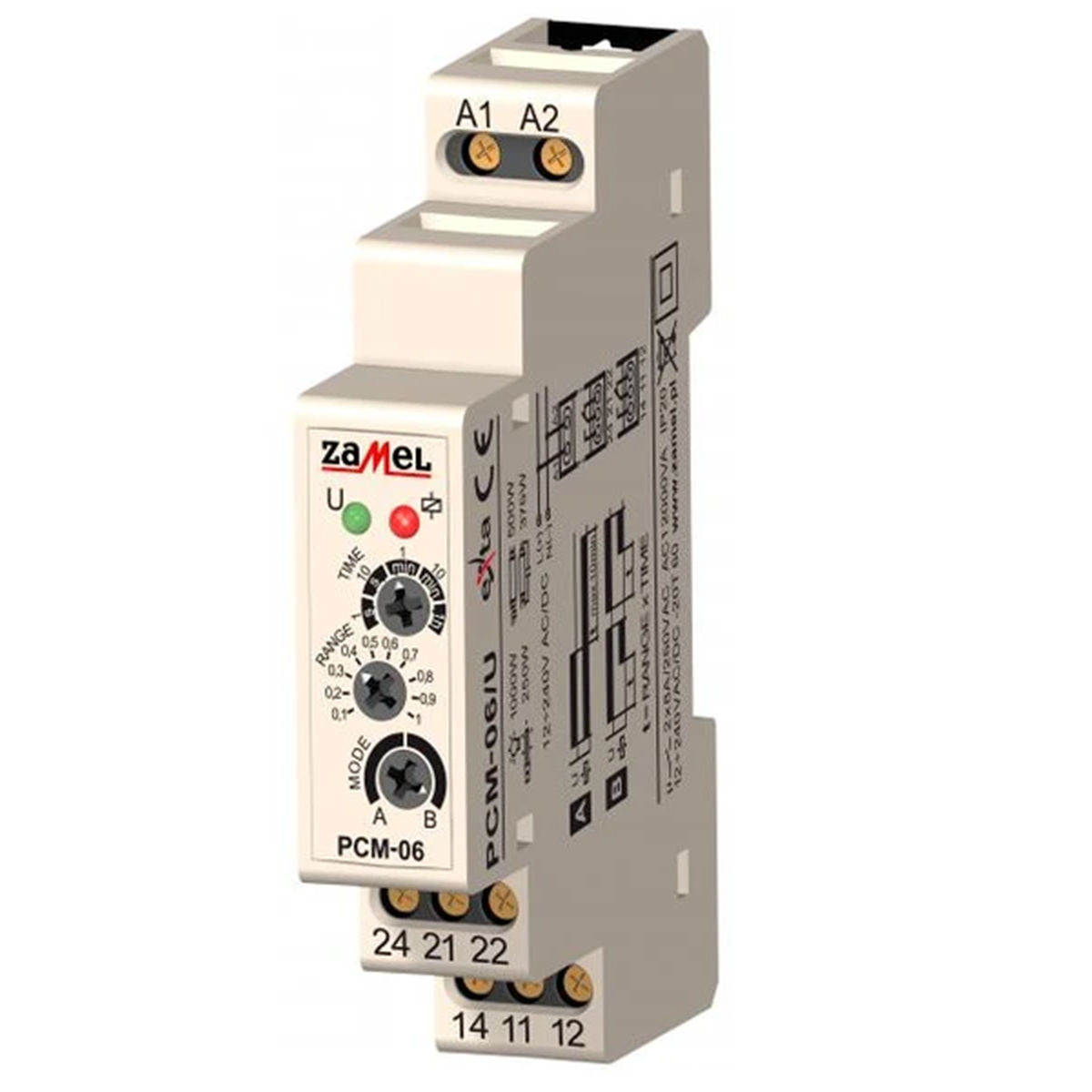

Przekaźnik czasowy 12-240V AC/DC typ: PCM-06/U EXT10000083

Indeks lokalny:
ALP001ZAME
Nr katalogowy:
EXT10000083
Kod EAN:
5903669016656
Producent: ZAMEL
Montaż: Na szynie TH-35
Prąd przekaźnika [A]: 8
Rodzina: EXTA
Cena:
53,48 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 4 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Opis

Dwufunkcyjny przekaźnik czasowy PCM-06/U. Służy do realizacji funkcji opóźnionego wyłączenia (tryb A) i opóźnionego załączenia (tryb B). Przekaźnik wyzwalany jest napięciem zasilającym z zakresu 12 ÷ 240 V AC / DC. W trybie A przekaźnik pracuje do 10 minut po zaniku napięcia zasilania. Tryb ten można wykorzystać np. do sterowania wentylatorów łazienkowych. W trybie B przekaźnik zostanie załączony po upływie ustawionego czasu t dlatego tryb ten można zastosować np. do sygnalizacji dźwiękowej momentu startu silnika. Po sygnale (o długości t) nastąpi włączenie silnika. Urządzenie zasilane jest napięciem z zakresu 12 ÷ 240 V AC / DC.

Dane techniczne:

  • wymiary: 90 x 17.5 x 66 mm
  • znamionowe napięcie zasilania: 12 ÷ 240 V AC / DC
  • maksymalne napięcie styków: 250 V
  • kategoria użytkowania: AC1
  • maksymalna moc przekaźnika: 2000 VA
  • liczba styków przełącznych: 2
  • prąd przekaźnika: 8 A
  • znamionowy pobór prądu: 6 mA (850 mW)
  • stopień ochrony obudowy IP: 20
  • mocowanie obudowy: szyna TH35
  • zaciski zasilania: A1, A2
  • tolerancja napięcia zasilania: -5 ÷ +10 %
  • kontrolka napięcia zasilania: dioda LED, zielona
  • częstotliwość znamionowa: 50 / 60 Hz
  • liczba trybów pracy: 2 (A, B)
  • zakres nastaw czasu t: 0.1 sekundy ÷ 1 godziny
  • dokładność nastawy czasu: 5 %
  • powtarzalność odmierzanego czasu: 0.2 %
  • nastawa czasu: 2x potencjometr (obrotowy + skokowy)
  • kontrolka stanu przekaźnika i pomiaru czasu: LED, czerwona
  • liczba zacisków przyłączeniowych: 8
  • przekrój przewodów przyłączeniowych: 0.2 ÷ 2,5 mm²
  • temperatura pracy: -20 ÷ +60 °C
  • pozycja pracy: dowolna
  • klasa ochronności: II
  • kategoria przepięciowa: II
  • stopień zanieczyszczenia: 2
  • napięcie udarowe: 1.5 kV

Zalety:

  • tryby pracy: opóźnione załączenie, opóźnione wyłączenie
  • sygnalizacja napięcia zasilania ‑ dioda LED zielona
  • sygnalizacja stanu przekaźnika ‑ dioda LED czerwona
  • duża dokładność odmierzanego czasu
  • wyjście przekaźnikowe ‑ dwa styki przełączne o maksymalnej obciążalności 8 A
  • obudowa jednomodułowa

Dane techniczne

  • Montaż
    Na szynie TH-35
  • Rodzina
    EXTA
  • Znamionowe napięcie udarowe [kV]
    1,5
  • Prąd przekaźnika [A]
    8
  • Stopień ochrony
    IP20
  • PKWIU
    27.12.40.0
