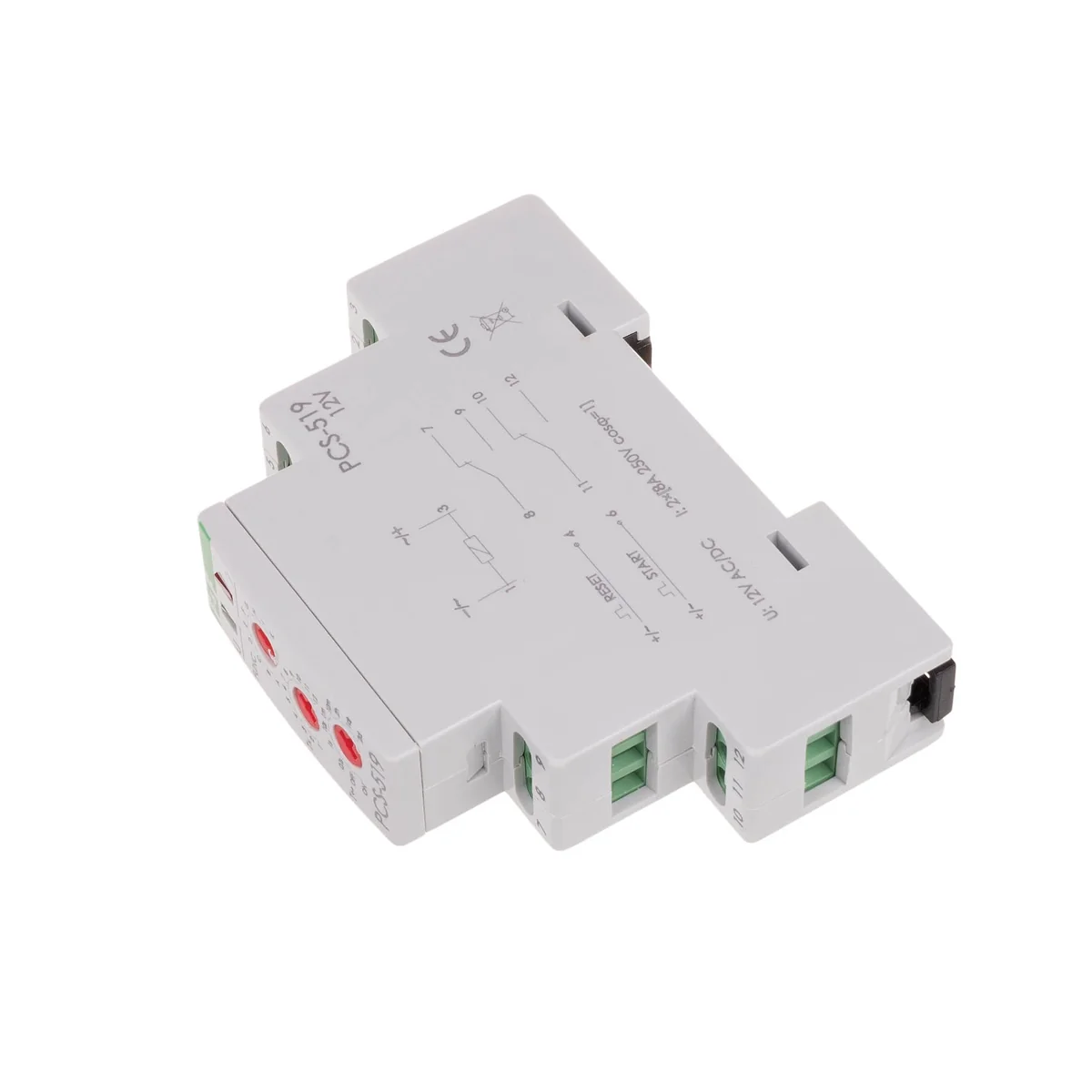

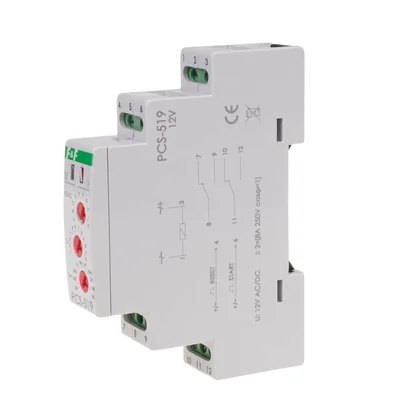

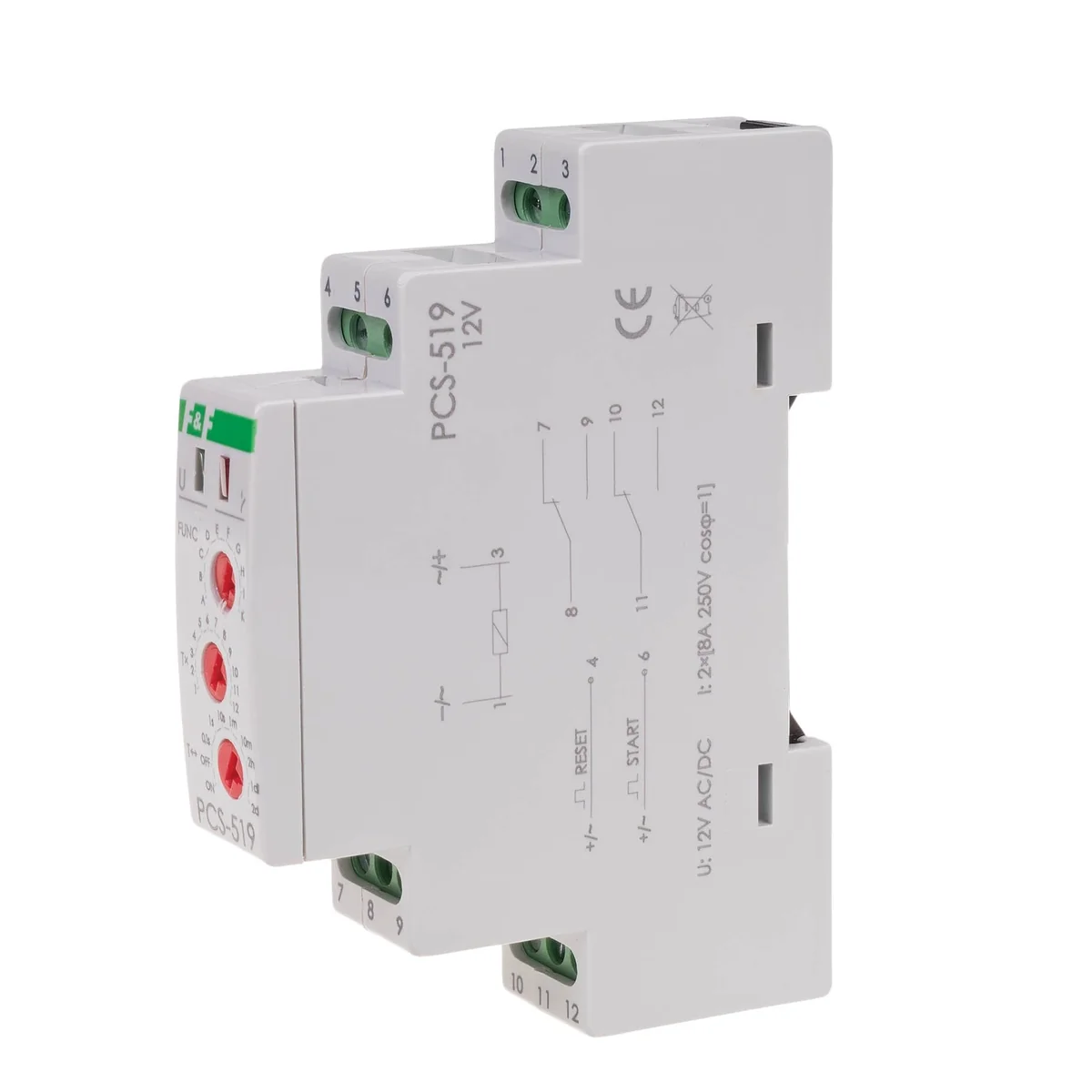

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie

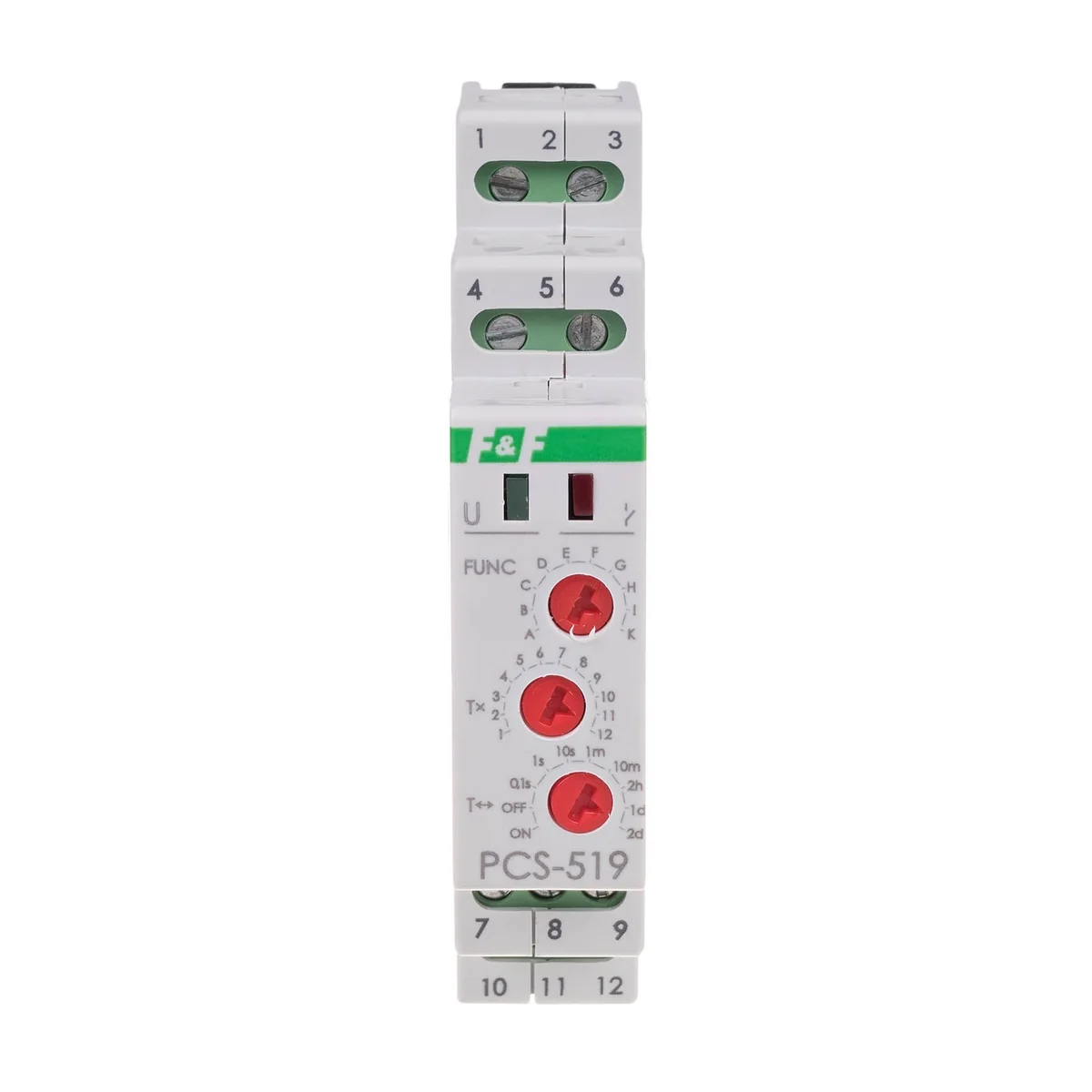

Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.
Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
- dla funkcji A, B, C, D, F realizację trybu pracy od początku.
- dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
- dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe
0,1s: | 0,1÷1,2 s |
1s: | 1÷12 s |
10s: | 10÷120 s |
1m: | 1÷12 min. |
10m: | 10÷120 min. |
2h: | 2÷24 godz. |
1d: | 1÷12 dni (24÷288 godz.) |
2d: |
|
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.
Dane techniczne
zasilanie | |
PCS-516 DUO | 230V AC / 24V AC/DC |
PCS-516 UNI | 12÷264V AC/DC |
PCS-519 DUO | 230V AC / 24V AC/DC |
PCS-519 12V | 12V AC/DC |
prąd obciążenia | |
PCS-516 DUO | <8A |
PCS-516 UNI | <8A |
PCS-519 DUO | 2×[<8A] |
PCS-519 12V | 2×[<8A] |
styk | |
PCS-516 | separowany 1×NO/NC |
PCS-519 | separowany 2×NO/NC |
zakres nastawy czasu pracy | 0,1s÷24dni |
opóźnienie zadziałania | <50ms |
sygnalizacja zasilania | LED zielona |
sygnalizacja stanu styku | LED czerwona |
pobór mocy | 0,8W |
temperatura pracy | -25÷50°C |
przyłącze | zaciski śrubowe 2,5mm² |
wymiary | 1 moduł (18mm) |
montaż | na szynie TH-35 |
stopień ochrony | IP20 |
Rodzaj załączania | Cyfrowy wielofunkcyjny |
Rodzaj opakowania | Sztuka |
Ilość | 1 szt. |
Waga (kg) | 0,077 |
Szerokość (m) | 0,019 |
Długość (m) | 0,095 |
Głębokość (m) | 0,070 |
