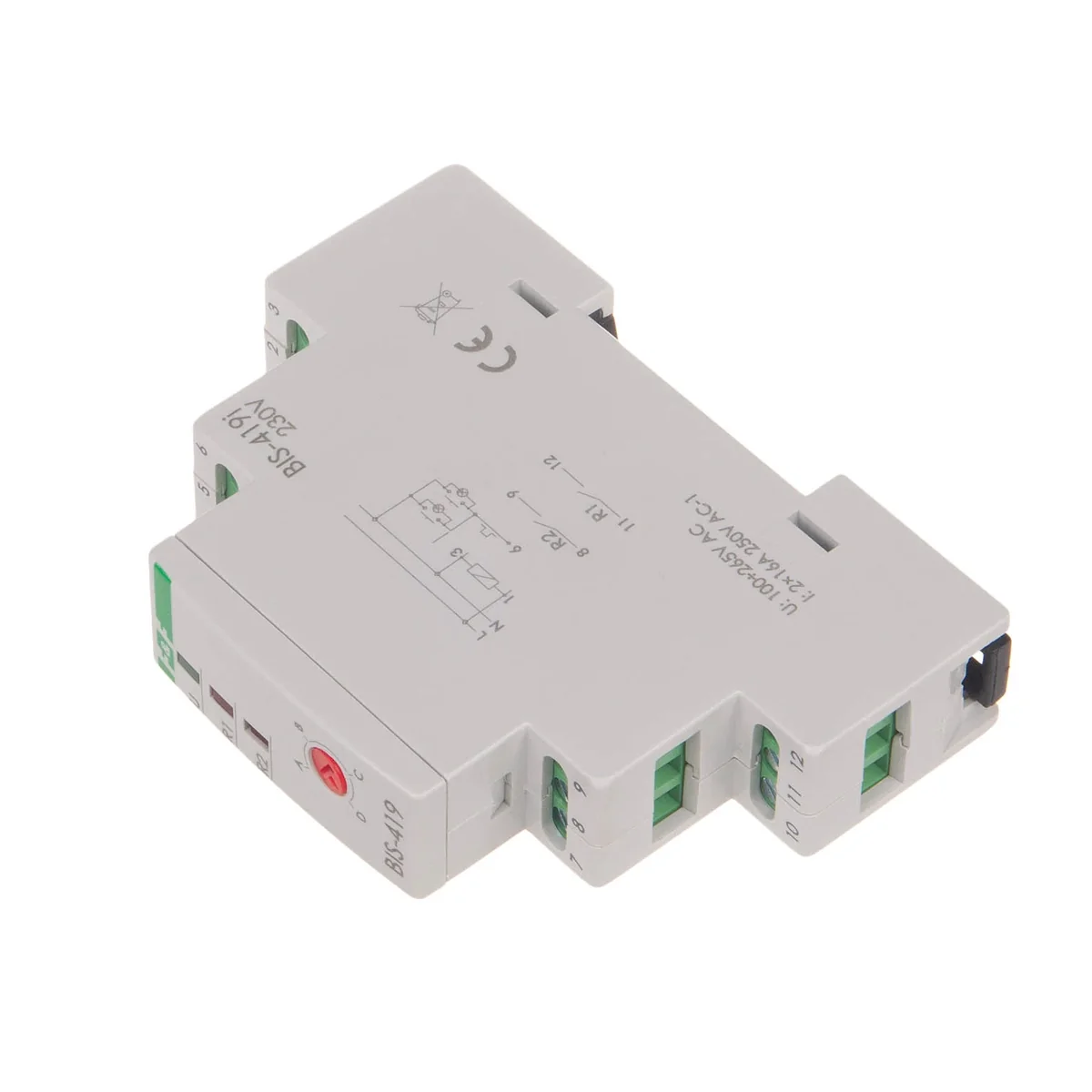

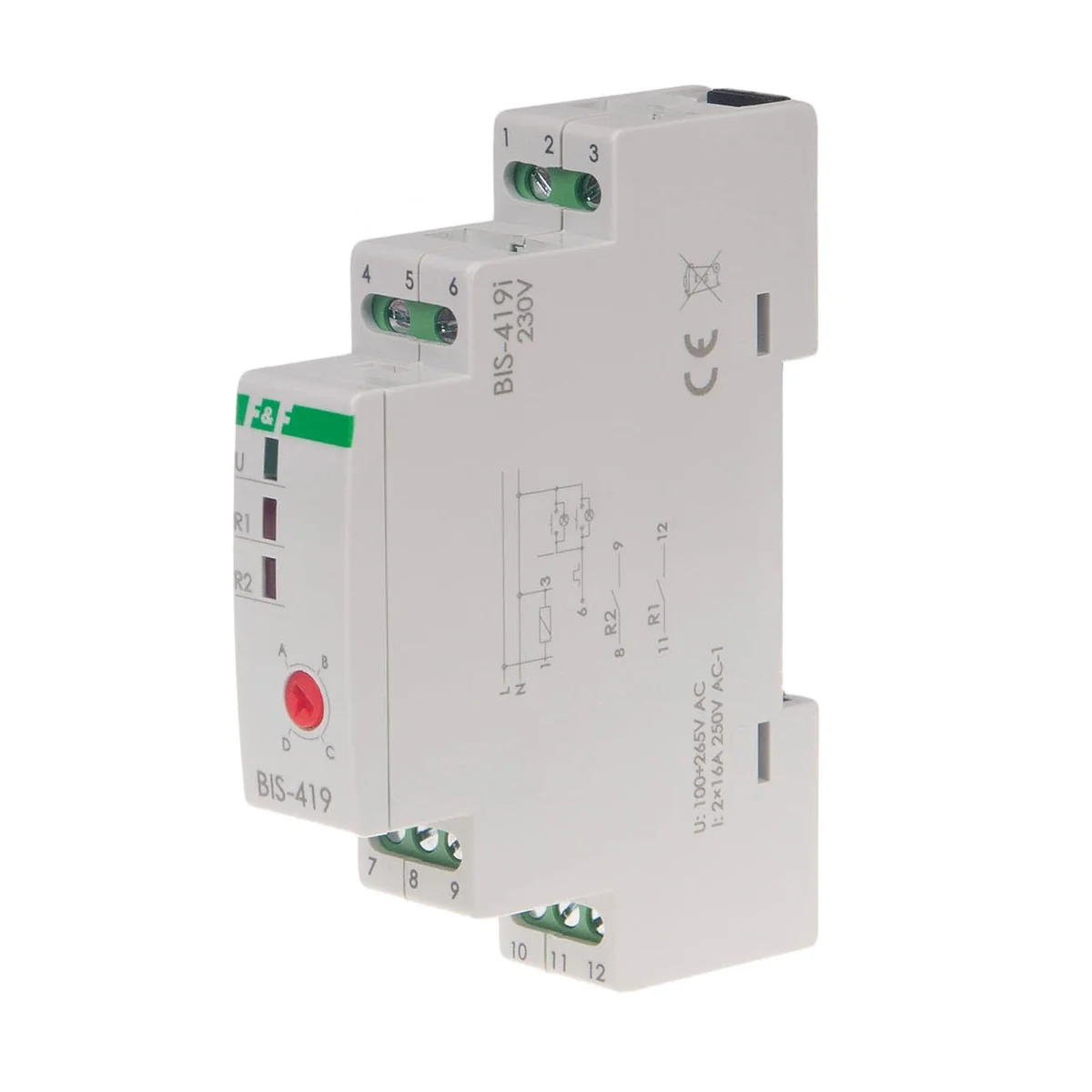

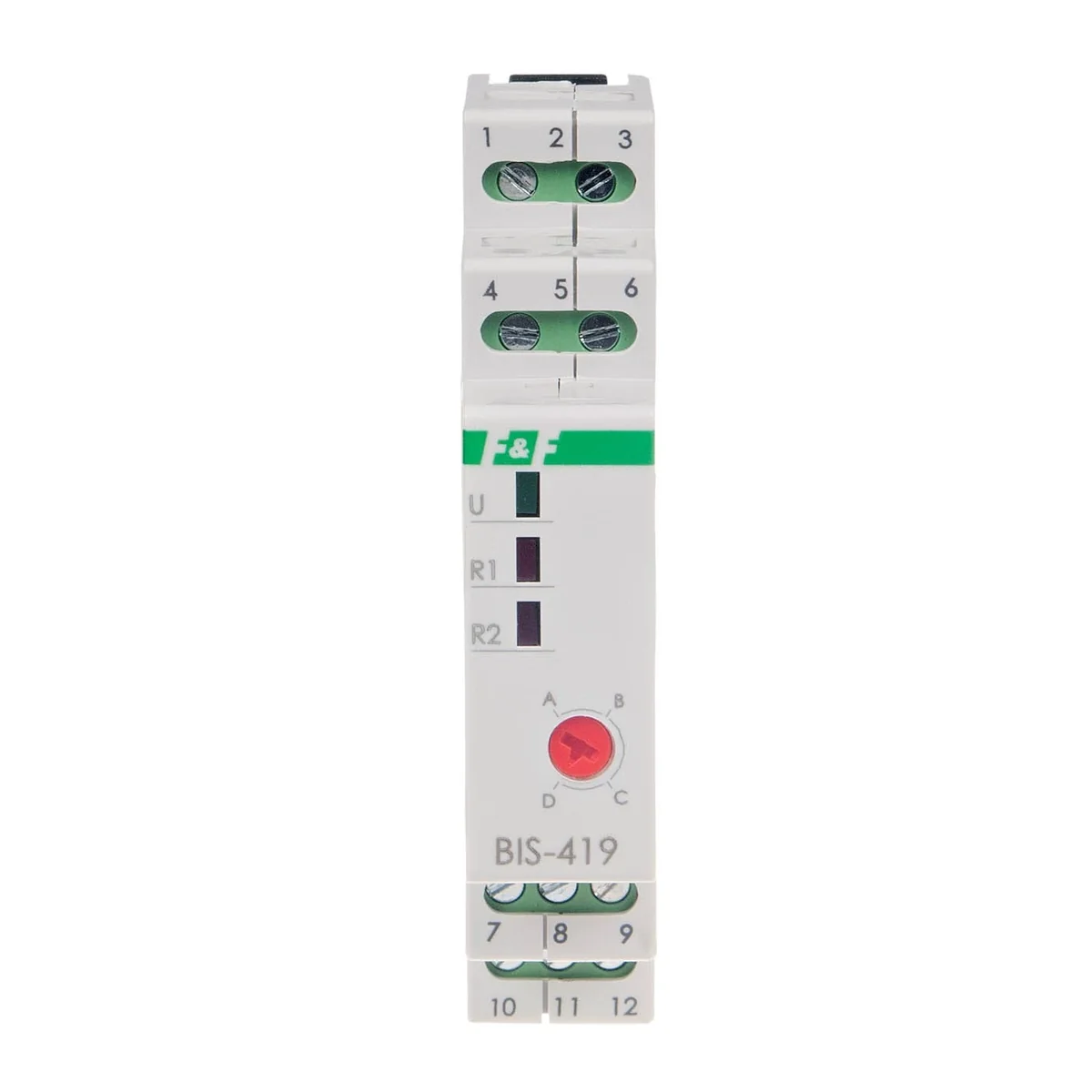

Elektroniczne bistabilne przekaźniki impulsowe umożliwiają załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Ilość styków

0NO 0NC
Prąd impulsu sterującego [mA]

<5
Stopień ochrony

IP20
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0,2
Pobór mocy w stanie czuwania [W]

0,15

Opóźnienie zadziałania [s]

0,1-0,2
Prąd obciążenia [A]

2x16
Sygnalizacja

LED zielona/czerwona
Wymiary

1 moduł (18mm)
Szerokość opakowania [mm]

20
Pobór mocy w stanie załączania [W]

0,9
PKWIU

27.12.23.0

Pozostałe dane techniczne

Funkcja

Przełącznik elektroniczny
Szerokość wyrażona liczbą modułów

1
Napięcie sterowania 1

100 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Zakres napięcia zasilającego

100 ... 230 V
Maksymalna zdolność łączeniowa dla żarówek

3000 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

1500 VA
Maksymalny prąd załączania (cos φ = 0,6)

8 A

Sposób montażu

Szyna DIN
Głębokość wbudowania

0 mm
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

8 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

1500 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

1500 VA
Obsługa ręczna

nie
