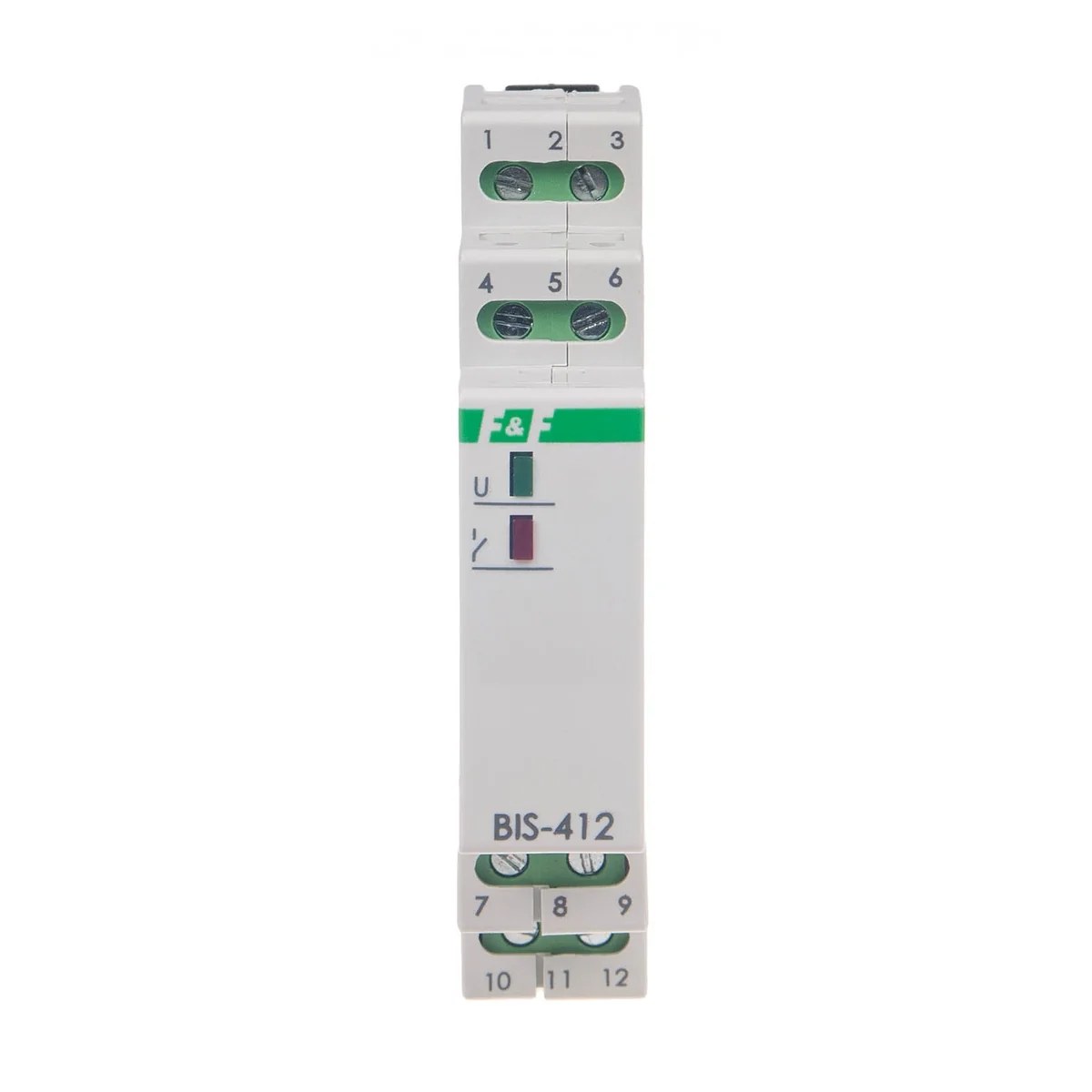

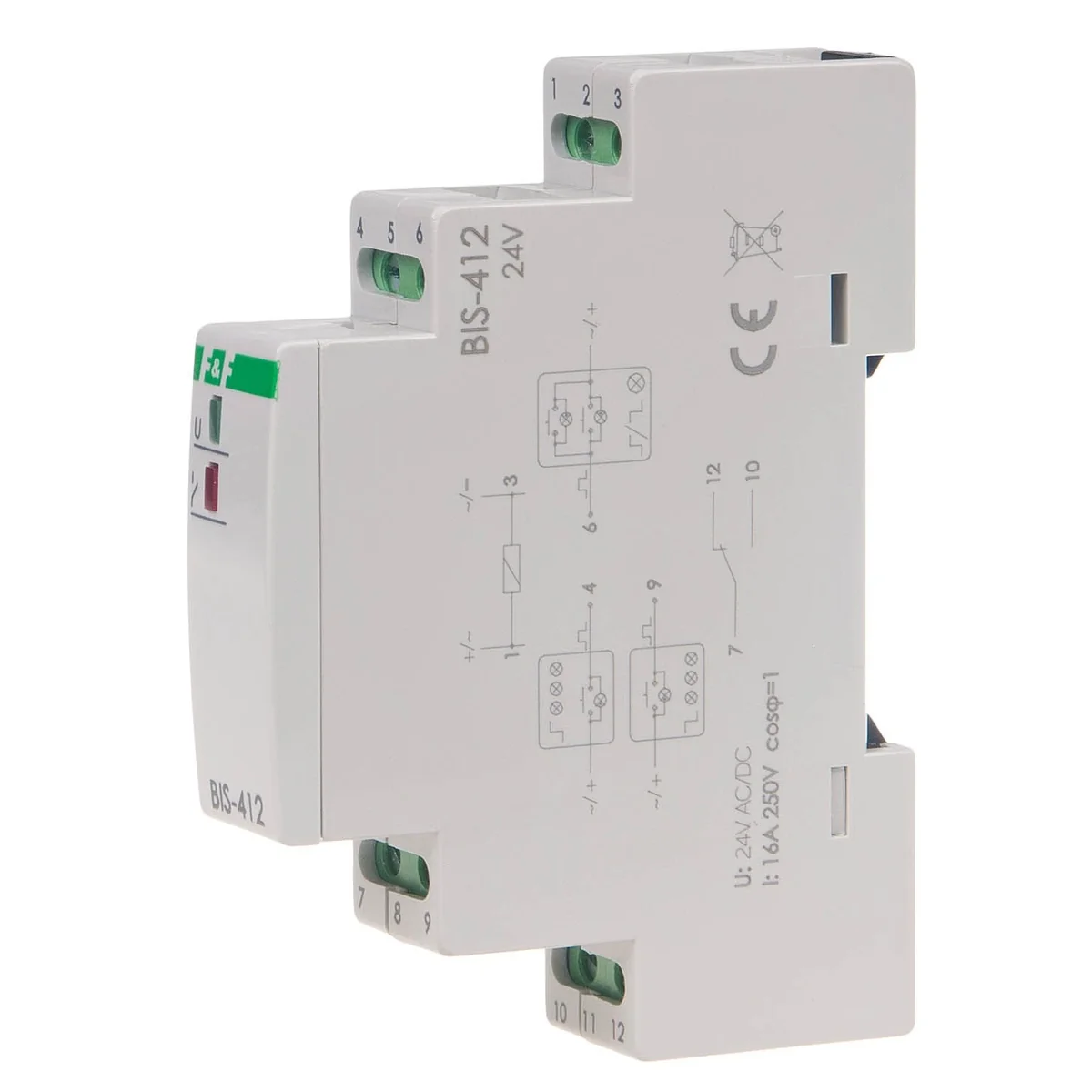

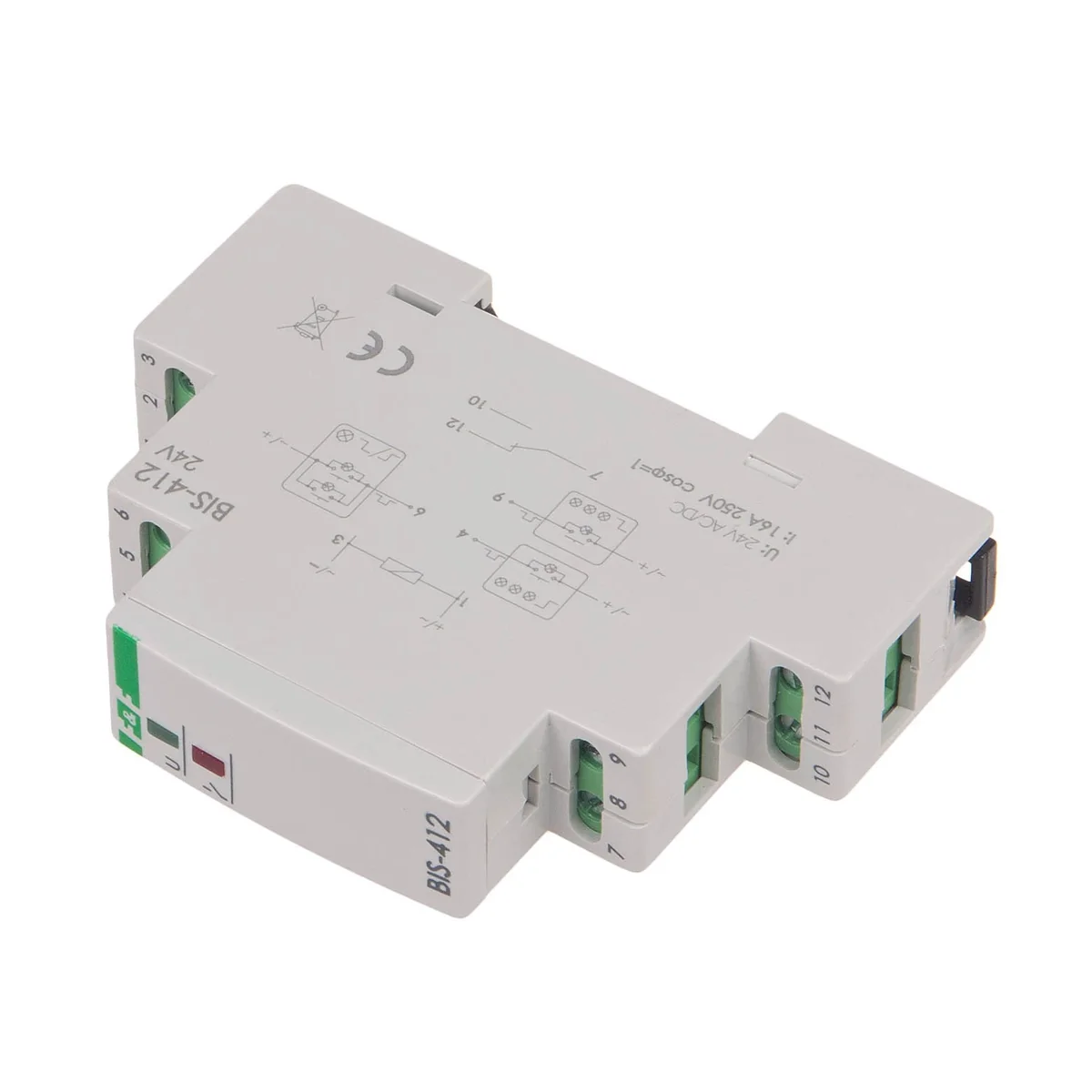

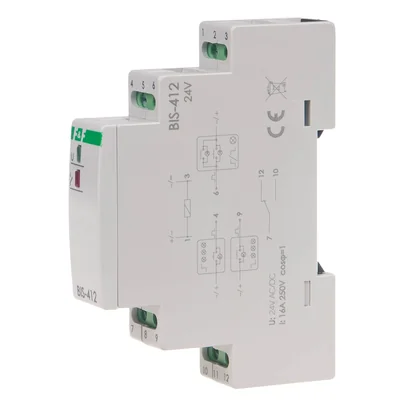

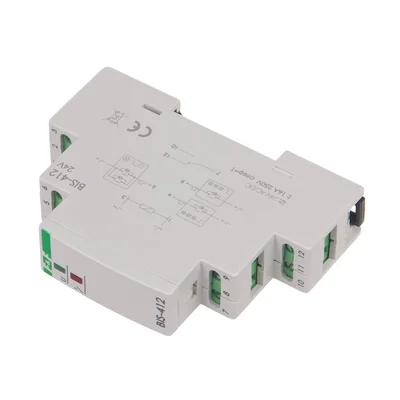

Przekaźnik bistabilny grupowy BIS-412-24V

Indeks lokalny:
APP103FIFQ
Nr katalogowy:
BIS-412-24V
Kod EAN:
5908312591436
Producent: F&F
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Montaż: Na szynie TH-35
Cena:
24,37 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie:
Elektroniczny bistabilny przekaźnik impulsowy BIS- 412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala  na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.Działanie:
Sterowanie lokalne
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego    z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).
Sterowanie centralne
WYŁĄCZ  WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję   7-12.
ZAŁĄCZ  WSZYSTKIE - po  impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10. UWAGA!
BIS- 411 230V może współpracować z wyłącznikami podświetlanymi.

Opóźnienie zadziałania [s]0,1-0,2



Dane techniczne

  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Prąd impulsu sterującego [mA]
    <1
  • Przyłącze
    Zaciski śrubowe 2,5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie BIS-412 [V]
    24
  • Szerokość opakowania [mm]
    20
  • PKWIU
    27.12.23.0
  • Moc [W]
    0,8
  • Opóźnienie zadziałania [s]
    0,1-0,2
  • Prąd obciążenia [A]
    <16
  • Sygnalizacja załączenia styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zasilanie [V]
    24
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0,1

Pozostałe dane techniczne

  • Funkcja
    Przełącznik elektroniczny
  • Napięcie sterowania 1
    24 ... 24 V
  • Częstotliwość napięcia sterowania 1
    50 ... 50 Hz
  • Zakres napięcia zasilającego
    24 ... 24 V
  • Maksymalna zdolność łączeniowa dla żarówek
    600 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    300 VA
  • Obsługa ręczna
    nie
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC
  • Znamionowy prąd załączania
    5 A
  • Rodzaj napięcia zasilającego
    AC
  • Maksymalna zdolność łączeniowa dla świetlówek
    300 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    200 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,071
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
