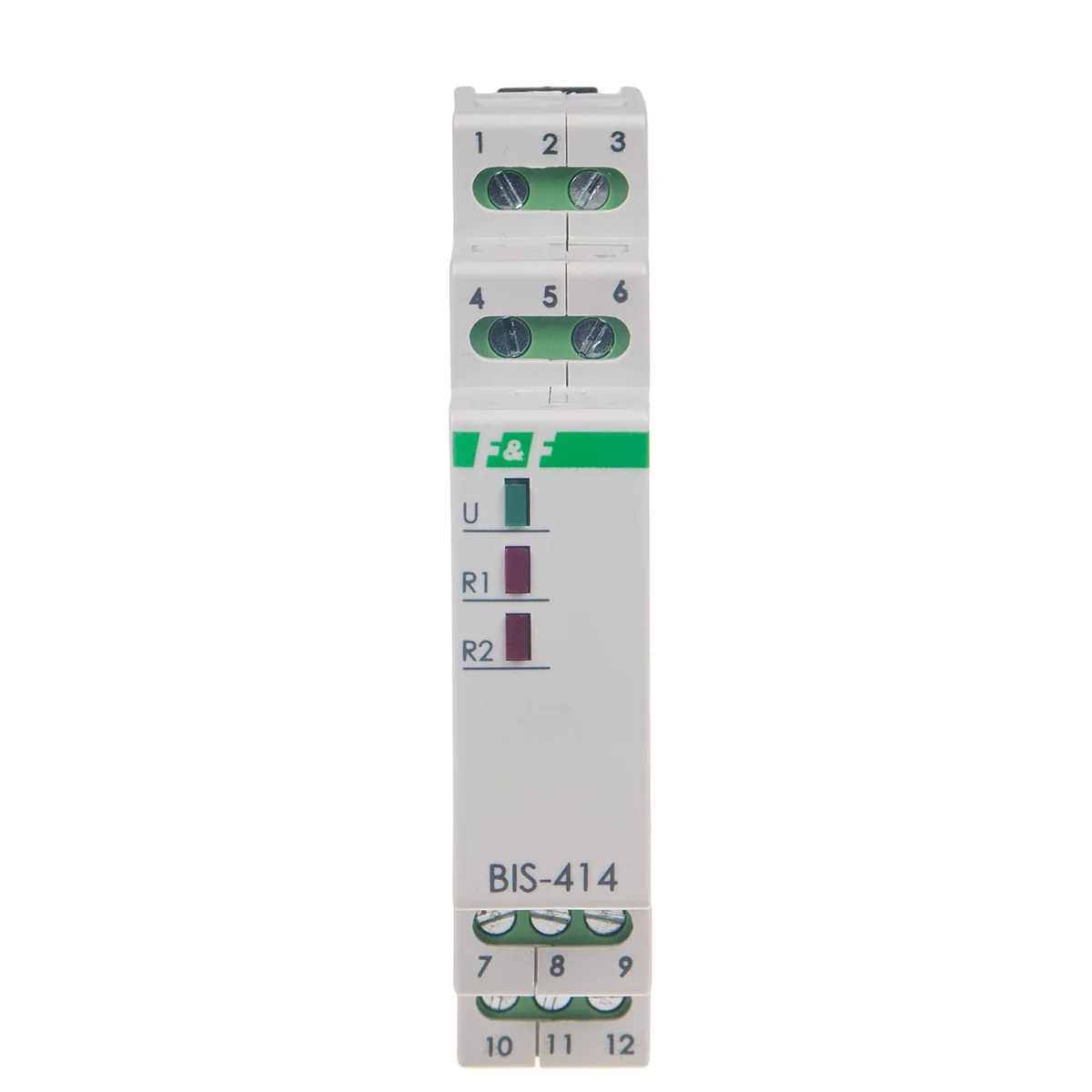

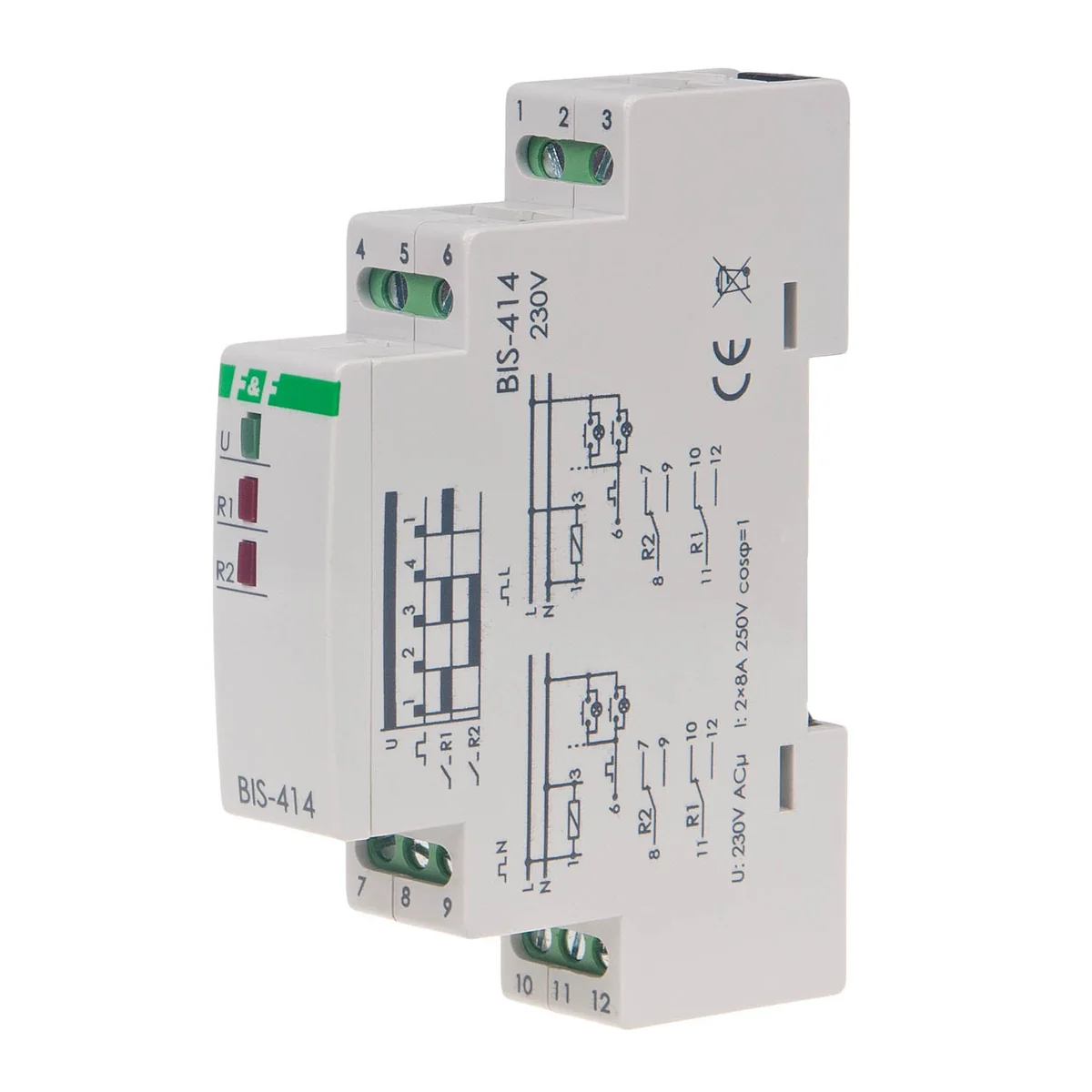

Przeznaczenie:
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. Działanie:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie. Przełączenie przekaźnika w kolejny stan cyklu następuje po kolejnym impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. UWAGA! BIS-414 230V może współpracować z wyłącznikami podświetlanymi.

Ilość styków

0NO 0NC
Montaż

Na szynie TH-35
Prąd impulsu sterującego [mA]

<1
Przyłącze

Zaciski śrubowe 2, 5mm
Sygnalizacja zasilania

LED zielona
Wymiary

1 moduł (18mm)
Zasilanie BIS-414 [V]

230
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Moc [W]

0,8
Opóźnienie zadziałania [s]

0,1-0,2
Prąd obciążenia [A]

2x8
Sygnalizacja załączenia styku

2×LED czerwona
Temperatura pracy [°C]

-25-50
Zasilanie [V]

230
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0.1

Pozostałe dane techniczne

Funkcja

Przełącznik elektroniczny
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Zakres napięcia zasilającego

230 ... 230 V
Maksymalna zdolność łączeniowa dla świetlówek

300 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

200 VA
