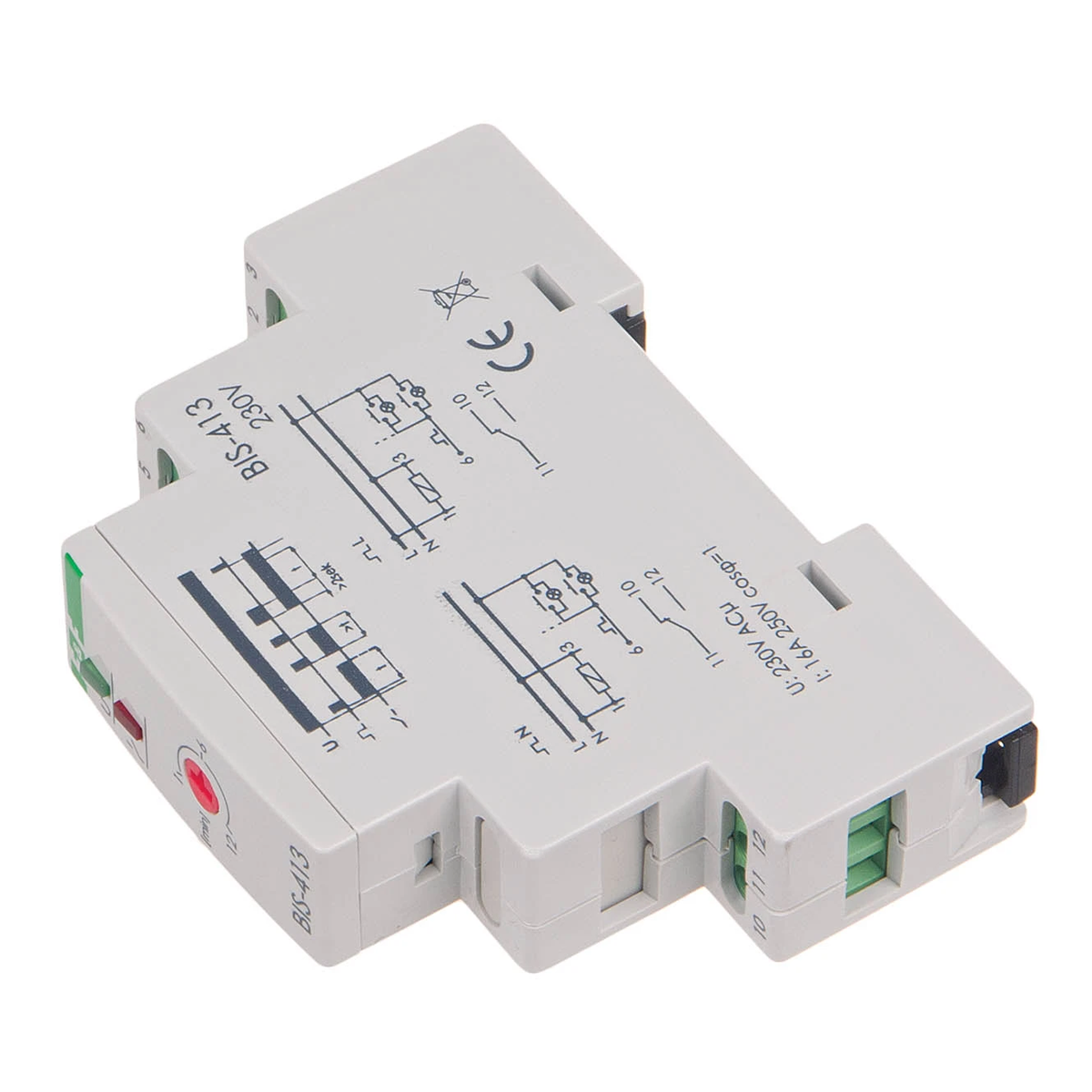

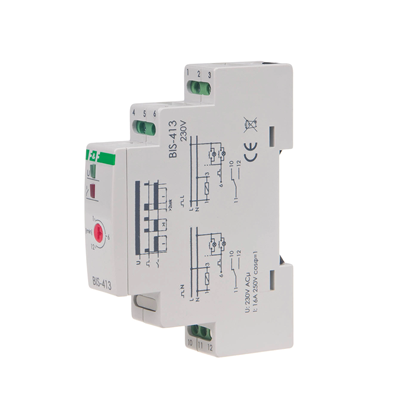

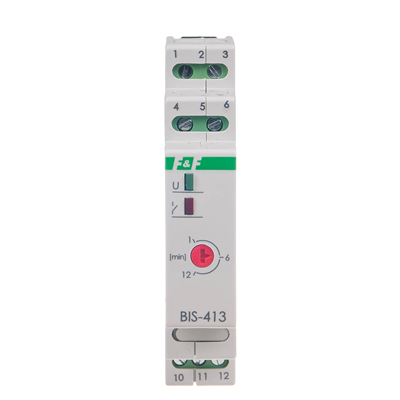

Przekaźnik bistabilny BIS-413 BIS-413

Indeks lokalny:
APE027FIFQ
Nr katalogowy:
BIS-413
Kod EAN:
5908312594079
Producent: F&F
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Montaż: Na szynie TH-35
Cena:
25,71 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przeznaczenie:
Elektroniczny bistabilny przekaźnik impulsowy BIS-413 jest urządzeniem umożliwiającym załączenie/wyłączenie oświetlenia lub innego urządzenia na zadany okres czasu lub na stałe. Sterowanie pracą urządzenia odbywa się poprzez jeden lub kilka połączonych równolegle wyłączników chwilowych (dzwonkowych).
Działanie:
Załączenie zasilania przekaźnika sygnalizowane jest poprzez świecenie zielonej diody LED. Czerwona dioda LED sygnalizuje stan pracy urządzenia.

Wersja 230V:
Krótkie naciśnięcie przycisku chwilowego (dzwonkowego) powoduje załączenie przekaźnika i zamknięcie styku pomiędzy wyjściami 11 i 12. Przekaźnik wyłączy się i otworzy styk 11-12 po upływie zadanego czasu t, lub po ponownym naciśnięciu wyłącznika chwilowego. Stan załączenia przekaźnika na zaprogramowany okres czasu sygnalizowany jest poprzez mruganie czerwonej diody LED.
Długie, trwające minimum 2 sekundy, naciśnięcie przycisku chwilowego powoduje załączenie przekaźnika na stałe, co sygnalizowane jest ciągłym świeceniem czerwonej diody LED. Wyłączenie przekaźnika nastąpi dopiero po ponownym naciśnięciu przycisku chwilowego (lub po zaniku napięcia zasilania). BIS- 411 230V może współpracować z wyłącznikami podswietlanymi.

Dane techniczne

  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Prąd impulsu sterującego [mA]
    <1
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie BIS-413 [V]
    230
  • Szerokość opakowania [mm]
    20
  • PKWIU
    27.12.23.0
  • Moc [W]
    0,8
  • Opóźnienie zadziałania [s]
    0,1-0,2
  • Prąd obciążenia [A]
    <16
  • Sygnalizacja załączenia styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zasilanie [V]
    230
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.11

Pozostałe dane techniczne

  • Funkcja
    Przełącznik elektroniczny
  • Napięcie sterowania 1
    230 ... 230 V
  • Częstotliwość napięcia sterowania 1
    50 ... 50 Hz
  • Zakres napięcia zasilającego
    230 ... 230 V
  • Maksymalna zdolność łączeniowa dla żarówek
    600 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    300 VA
  • Obsługa ręczna
    nie
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC
  • Znamionowy prąd załączania
    5 A
  • Rodzaj napięcia zasilającego
    AC
  • Maksymalna zdolność łączeniowa dla świetlówek
    300 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    200 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,072
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
