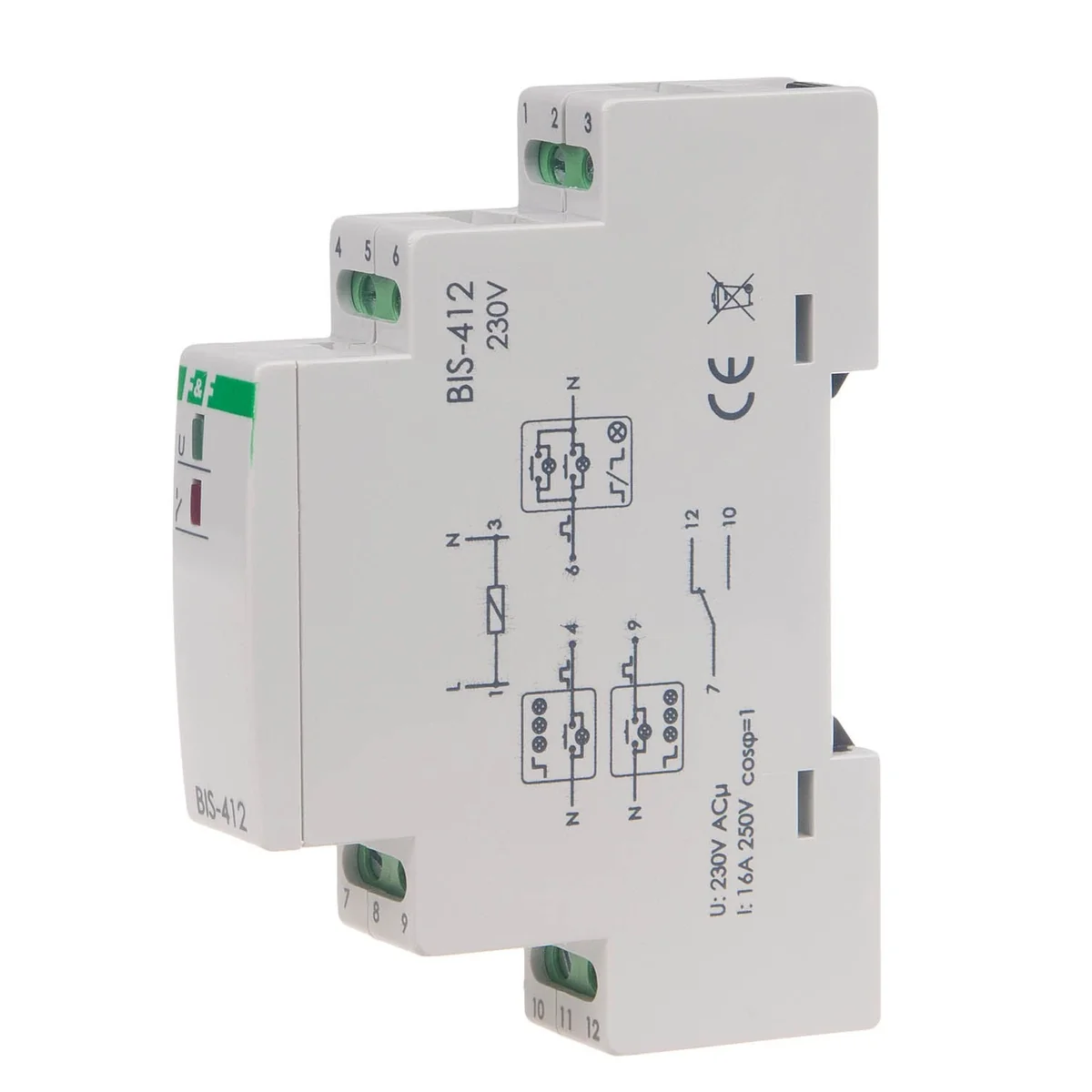

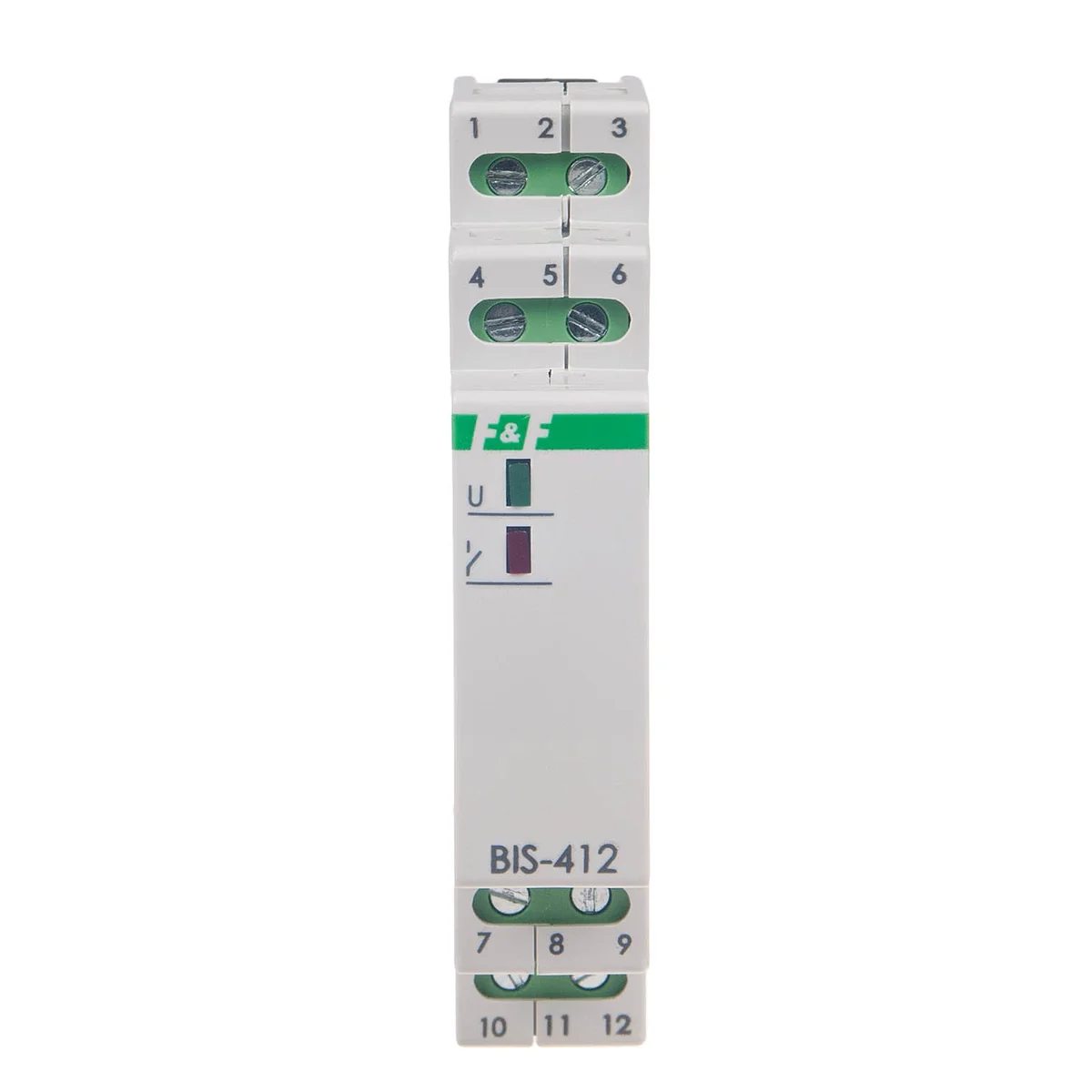

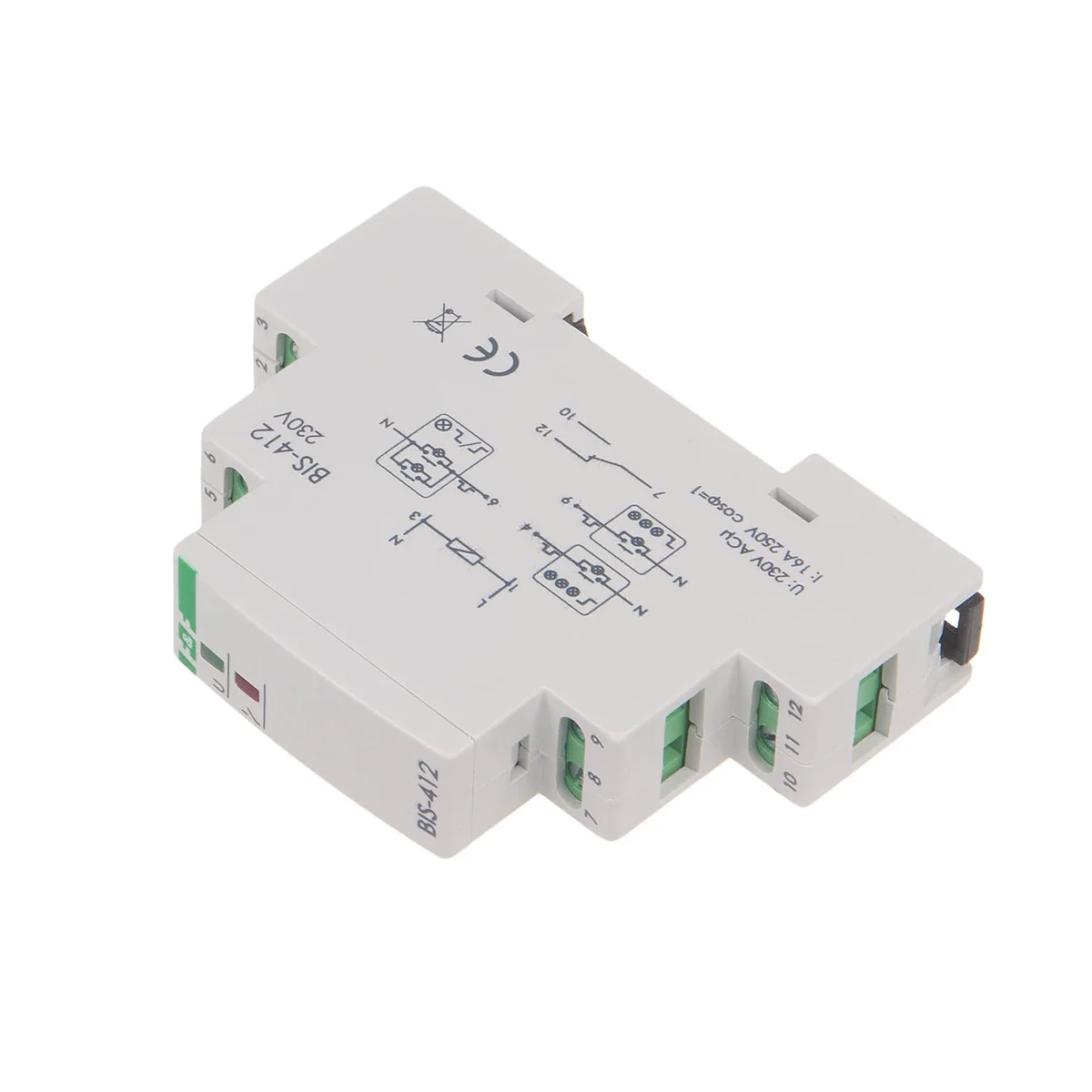

Przekaźnik bistabilny BIS-412 BIS-412

Indeks lokalny:
APE102FIFQ
Nr katalogowy:
BIS-412
Kod EAN:
5908312596226
Producent: F&F
Ilość styków: 0NO 0NC
Moc [W]: 0,8
Montaż: Na szynie TH-35
Cena:
23,69 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Elektroniczny bistabilny przekaźnik impulsowy BIS- 412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala  na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.
 Działanie:
Sterowanie lokalne
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego    z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).
Sterowanie centralne
WYŁĄCZ  WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję   7-12.
ZAŁĄCZ  WSZYSTKIE - po  impulsie prądu spowodowanym naciśnięciem przycisku chwilowego    nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.BIS- 411 230V może współpracować z wyłącznikami podświetlanymi.

Dane techniczne

  • Ilość styków
    0NO 0NC
  • Montaż
    Na szynie TH-35
  • Prąd impulsu sterującego [mA]
    <1
  • Przyłącze
    Zaciski śrubowe 2, 5mm
  • Sygnalizacja zasilania
    LED zielona
  • Wymiary
    1 moduł (18mm)
  • Zasilanie BIS-412 [V]
    230
  • Szerokość opakowania [mm]
    20
  • PKWIU
    27.12.23.0
  • Moc [W]
    0,8
  • Opóźnienie zadziałania [s]
    0,1-0,2
  • Prąd obciążenia [A]
    <16
  • Sygnalizacja załączenia styku
    LED czerwona
  • Temperatura pracy [°C]
    -25-50
  • Zasilanie [V]
    230
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0.1

Pozostałe dane techniczne

  • Funkcja
    Przełącznik elektroniczny
  • Napięcie sterowania 1
    230 ... 230 V
  • Częstotliwość napięcia sterowania 1
    50 ... 50 Hz
  • Zakres napięcia zasilającego
    230 ... 230 V
  • Maksymalna zdolność łączeniowa dla żarówek
    600 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    300 VA
  • Obsługa ręczna
    nie
  • Sposób montażu
    Szyna DIN
  • Rodzaj napięcia sterowania 1
    AC
  • Znamionowy prąd załączania
    5 A
  • Rodzaj napięcia zasilającego
    AC
  • Maksymalna zdolność łączeniowa dla świetlówek
    300 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    200 VA

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,078
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
