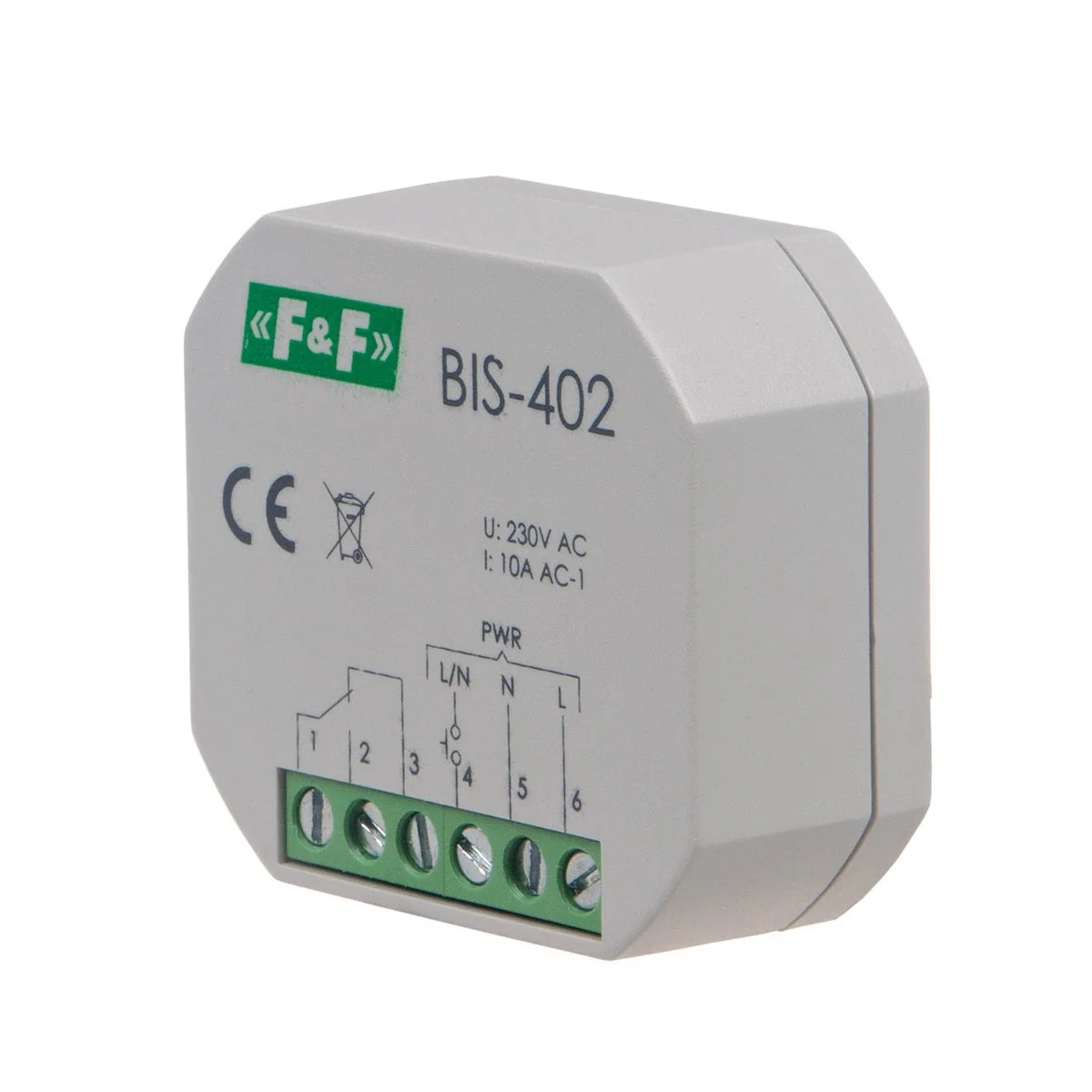

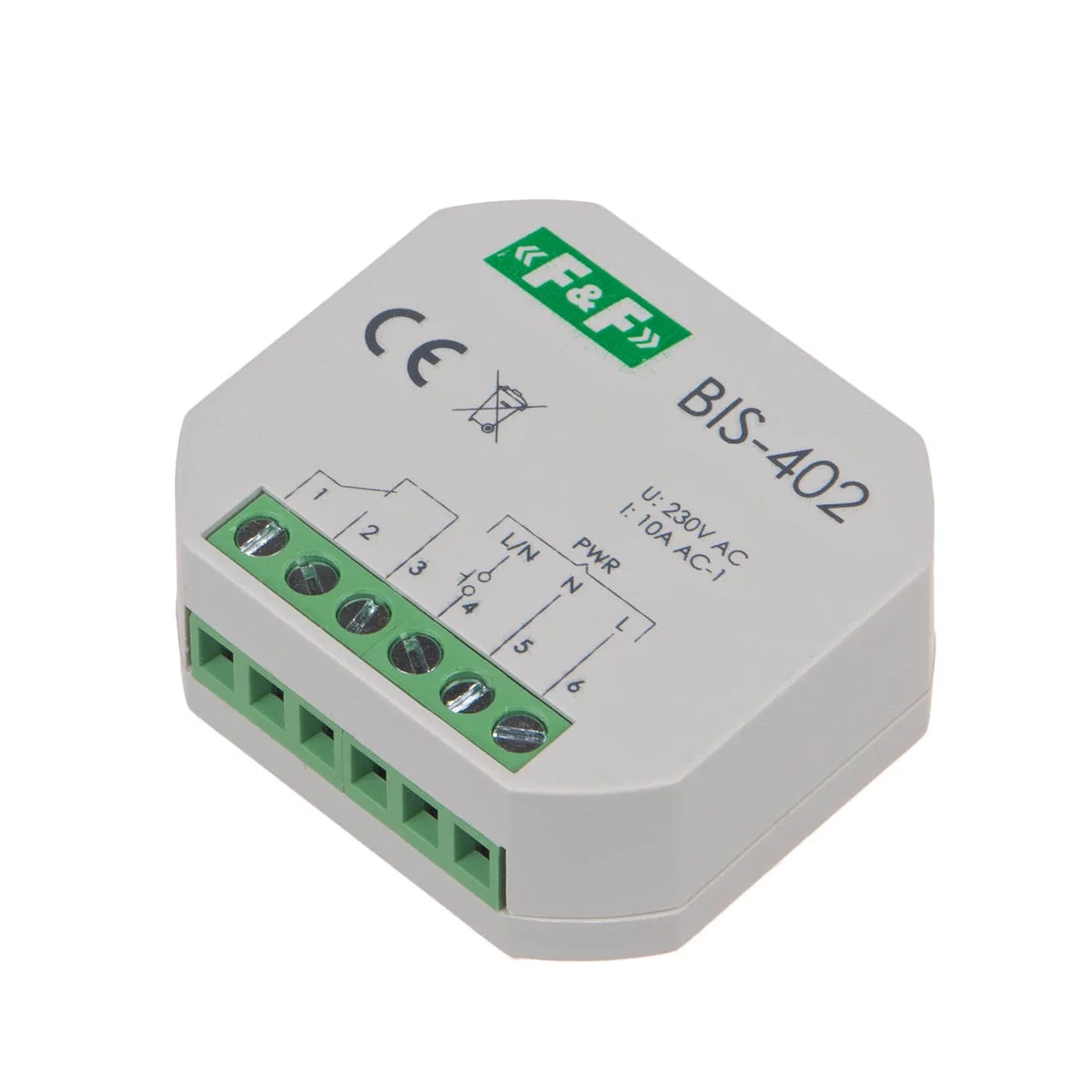

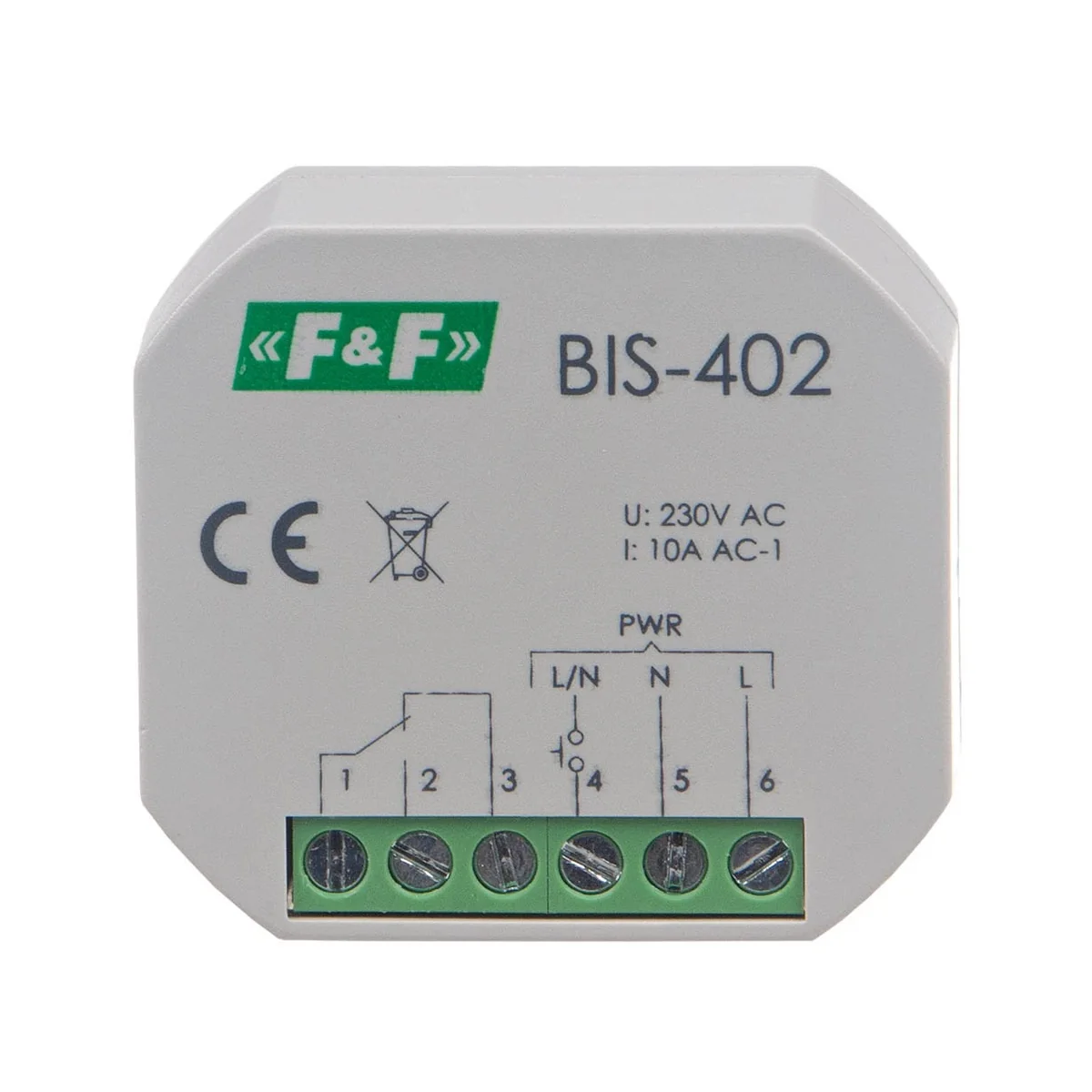

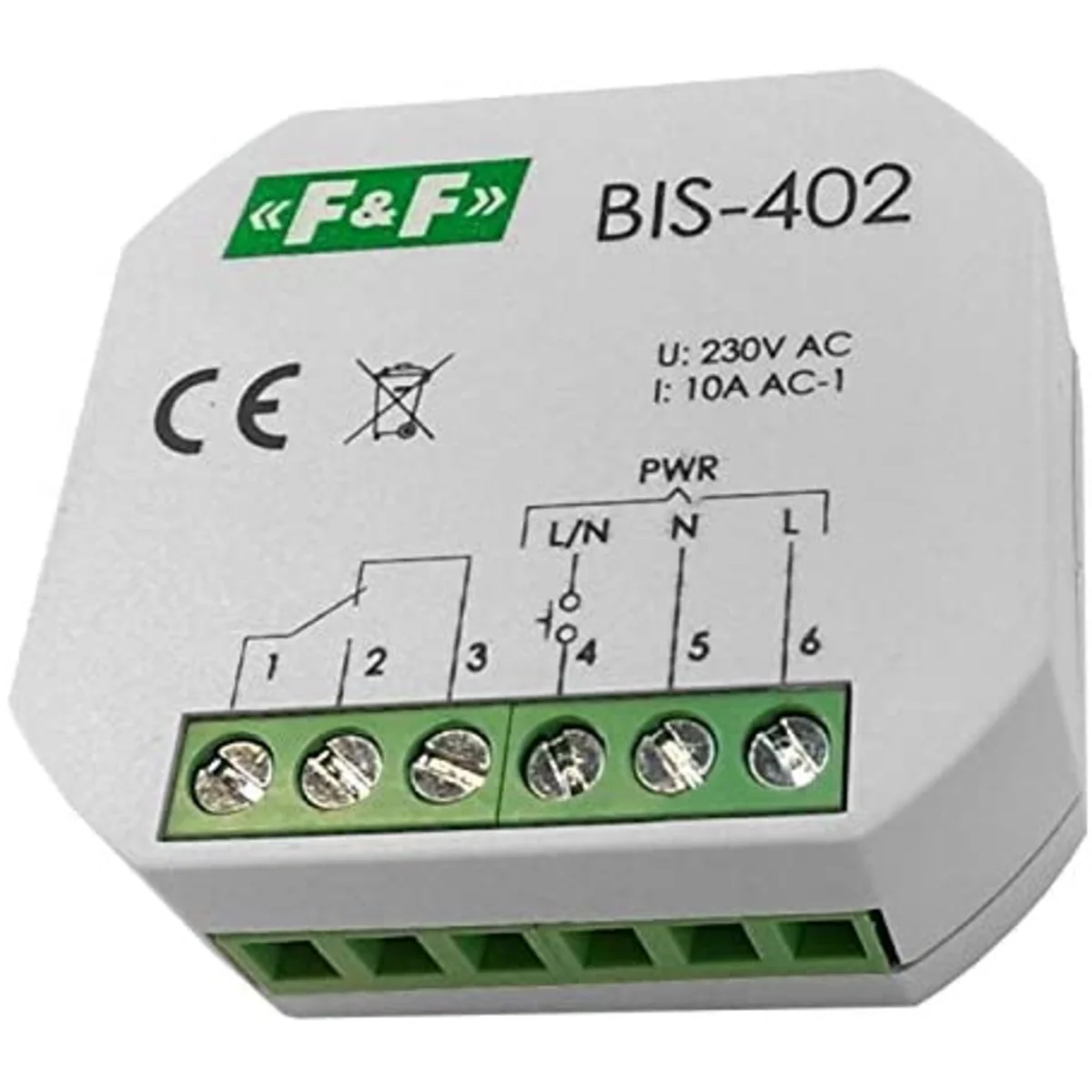

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. Działanie:

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.

Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. UWAGA!

BIS-402 nie może współpracować z wyłącznikami podświetlanymi.

Moc [W]

0,4
Napięcie znamionowe [V]

230
Prąd impulsu sterującego [mA]

<1mA
Przyłącze

4×DY 1mm ; l=10cm
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

13
Średnica opakowania [mm]

55
PKWIU

27.12.23.0

Montaż

Podtynkowy
Opóźnienie zadziałania [s]

0, 1-0, 2
Prąd obciążenia [A]

<10
Średnica [mm]

55
Wysokość [mm]

13
Waga opakowania [kg]

0.1
Prąd impulsu sterującego [A]

<1mA

Pozostałe dane techniczne

Funkcja

Przełącznik elektroniczny
Głębokość wbudowania

20 mm
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

8 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

650 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

500 VA
Obsługa ręczna

nie

Sposób montażu

Montaż podtynkowy
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Zakres napięcia zasilającego

230 ... 230 V
Maksymalna zdolność łączeniowa dla żarówek

1500 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

650 VA
Maksymalny prąd załączania (cos φ = 0,6)

5 A

Rodzaj opakowania	Sztuka	Karton
Ilość	1 szt.	12 szt.
Waga (kg)	0,046	-
Szerokość (m)	0,026	-
Długość (m)	0,095	-
Głębokość (m)	0,070	-
