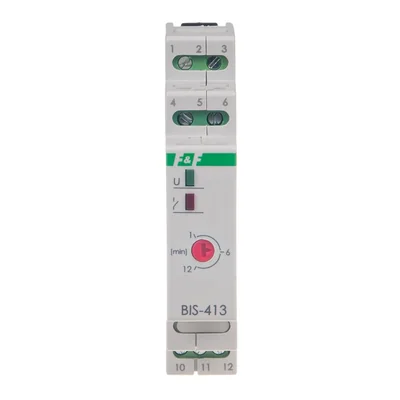

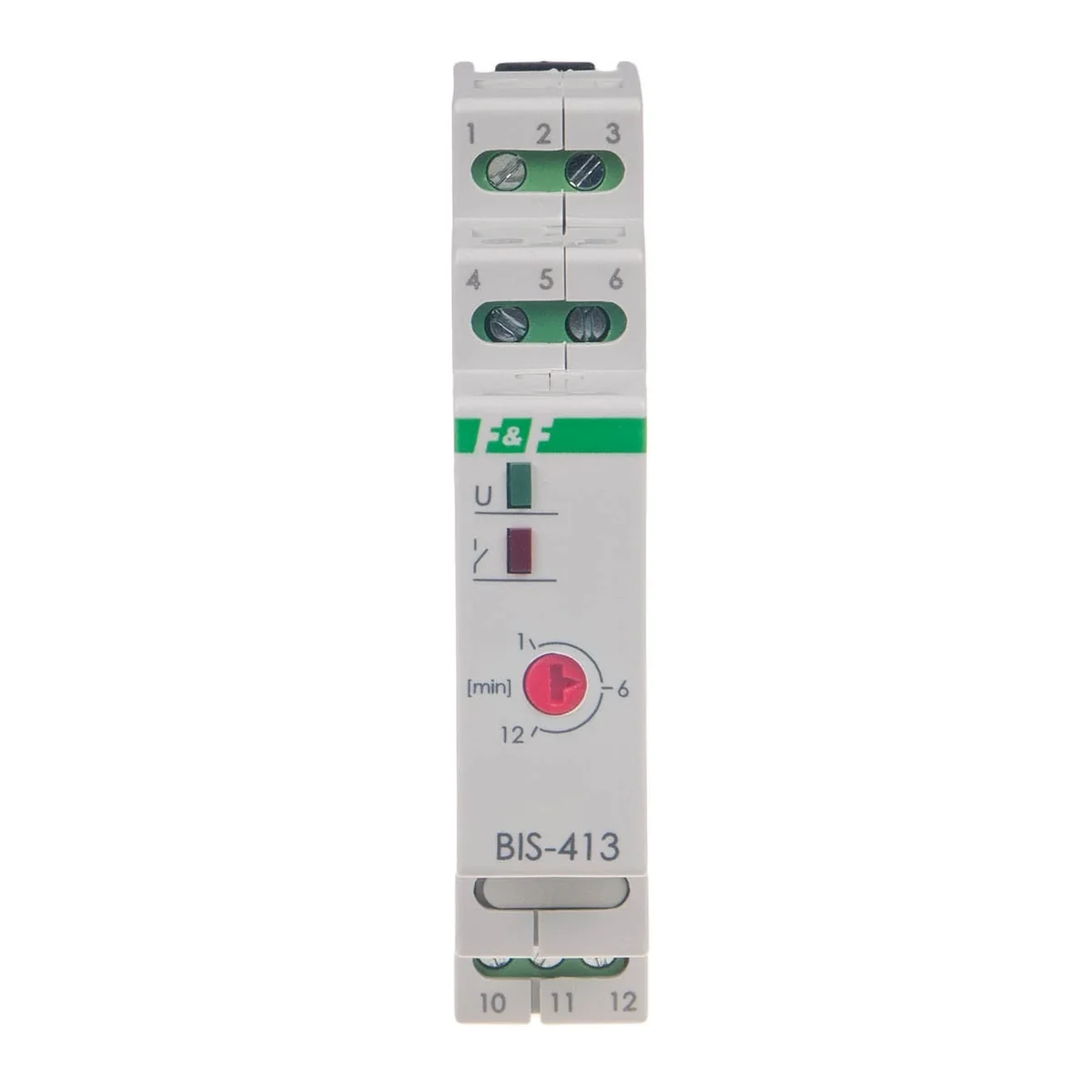

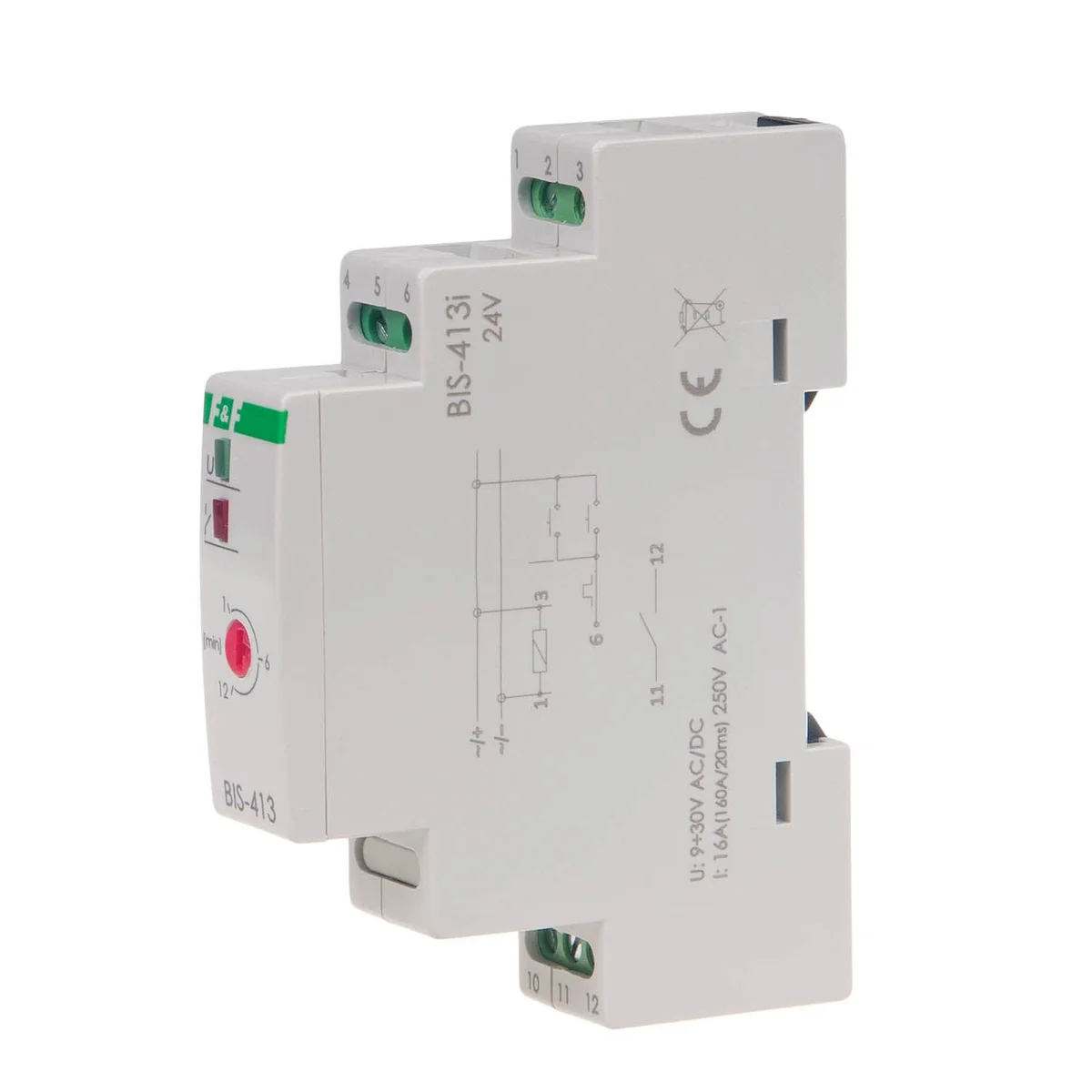

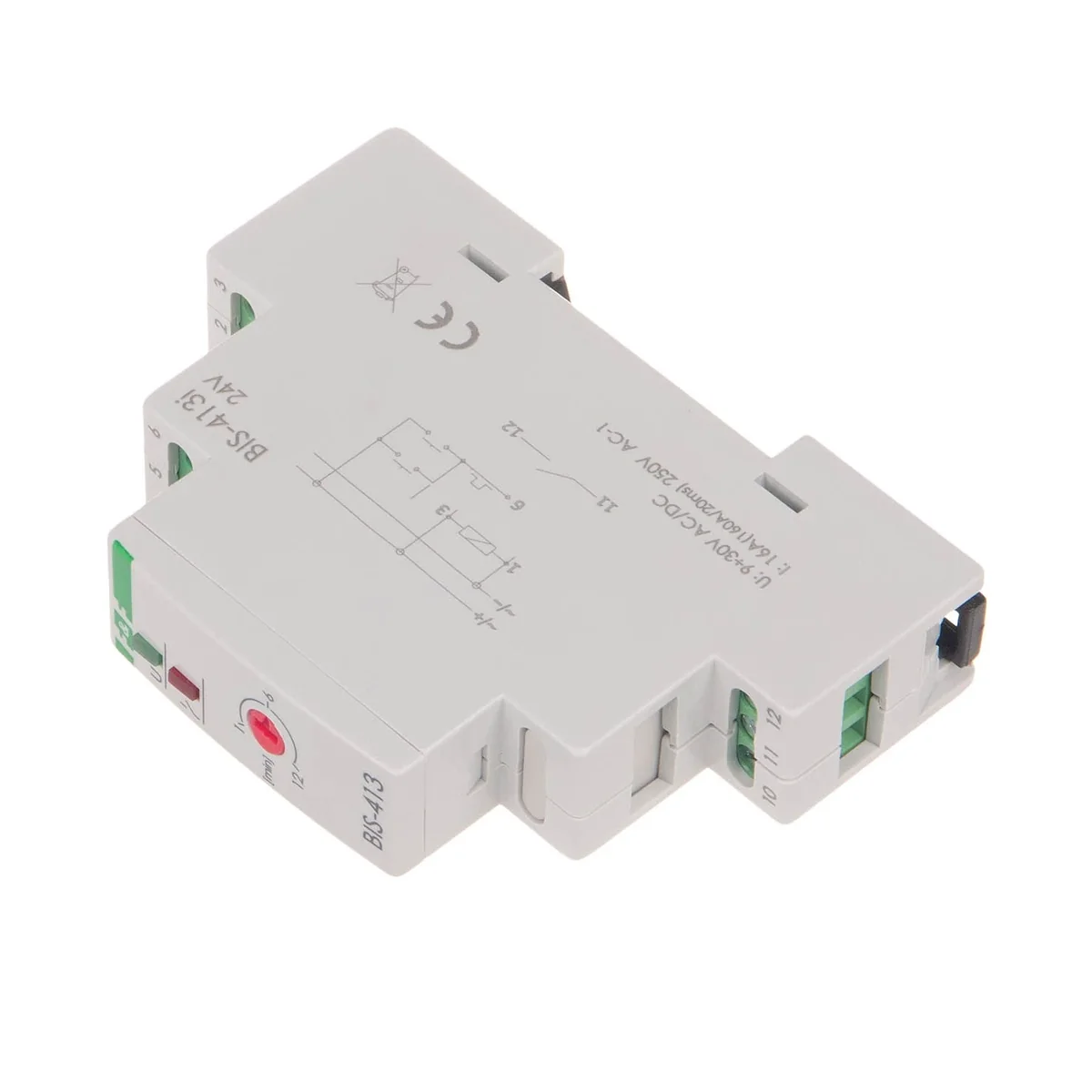

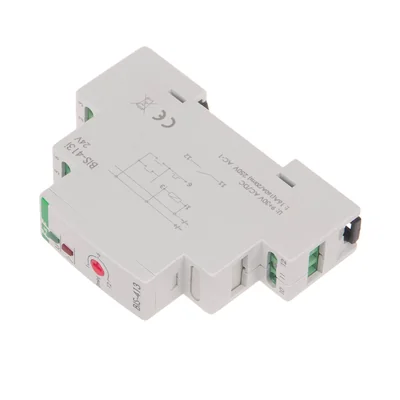

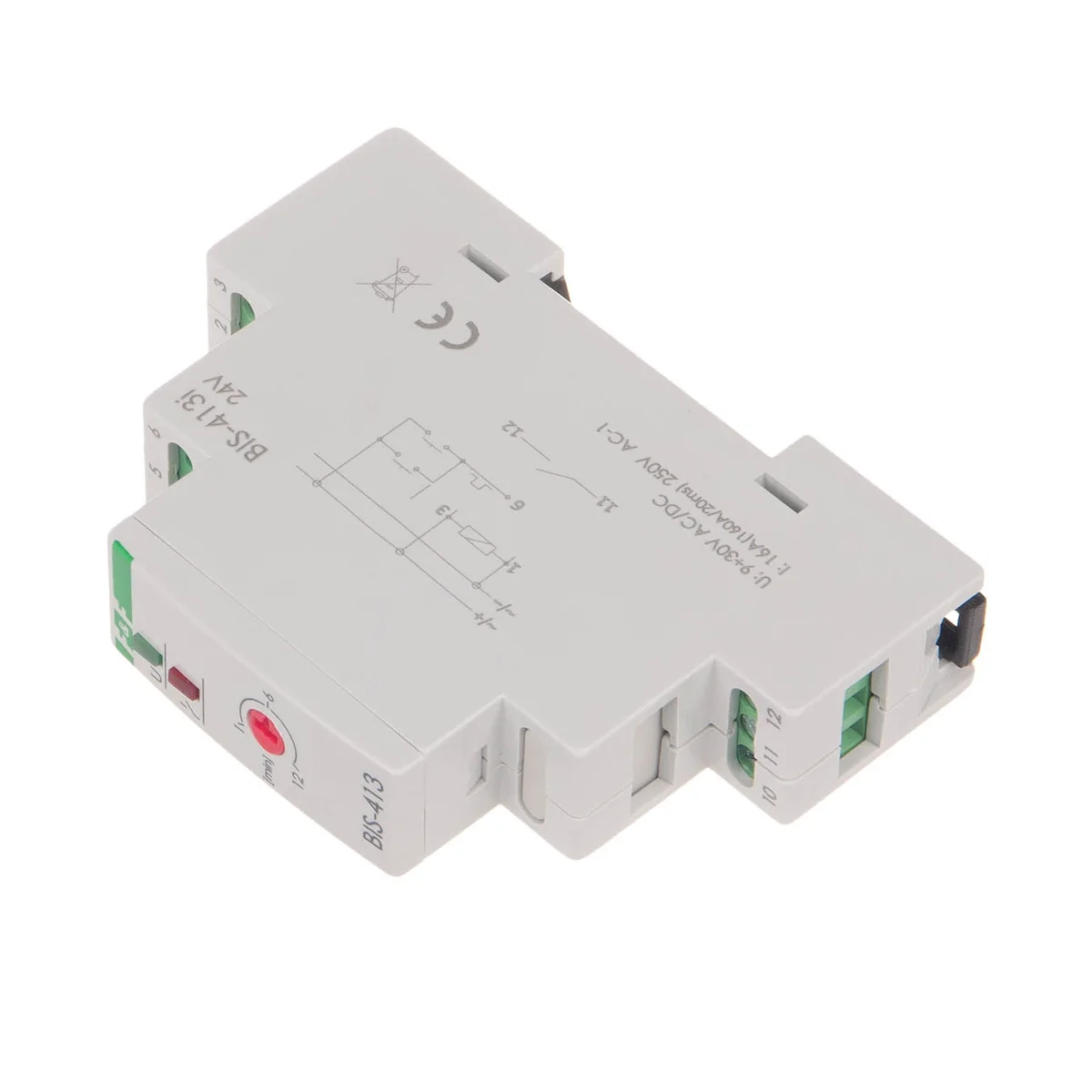

Przekaźnik bistabilny 24V, 0,6W BIS-413-LED-24V

Indeks lokalny:
APE058FIFQ
Nr katalogowy:
BIS-413-LED-24V
Kod EAN:
5908312598701
Producent: F&F
Napięcie znamionowe [V]: 24
Pobór mocy w trybie czuwania [W]: 0,15
Stopień ochrony: IP20
Cena:
27,72 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
Dostępne 1 szt.
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.



Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy BIS-413 jest urządzeniem umożliwiającym załączenie/wyłączenie oświetlenia lub innego urządzenia na zadany okres czasu lub na stałe. Sterowanie pracą urządzenia odbywa się poprzez jeden lub kilka połączonych równolegle wyłączników chwilowyych (dzwonkowych).

Działanie

Wersja 24V:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub samoczynnie po nastawionym czasie wyłączenia. Dwukrotne naciśnięcie przycisku sterującego w czasie do 1s, spowoduje załączenie oświetlenia na stałe, aż do momentu podania następnego impulsu, który wyłączy przekaźnik.


Dane techniczne

zasilanie
                 BIS-413 230V100÷265V AC
                 BIS-413 24V9÷30V AC/DC
                 BIS-413i 230V100÷265V AC
                 BIS-413i 24V9÷30V AC/DC
styk/prąd obciążenia
                 BIS-413 230V1×NO/NC / <16A
                 BIS-413 24V1×NO/NC / <16A
                 BIS-413i 230V1×NO / <16 (16A/20ms)
                 BIS-413i 24V1×NO / <16 (16A/20ms)
opóźnienie zadziałania0,1÷0,2s
czas wyłączenia - regulowany1÷12min.
sygnalizacja zasilaniaLED zielona
sygnalizacja zadziałaniaLED czerwona
pobór mocy
     stan czuwania0,15W
     stan załączenia0,6W
temperatura pracy-25÷50°C
przyłączezaciski śrubowe 2,5mm²
moment dokręcający0,4Nm
wymiary1 moduł (18mm)
montażna szynie 35mm
stopień ochronyIP20

Dane techniczne

  • Napięcie znamionowe [V]
    24
  • Stopień ochrony
    IP20
  • Pobór mocy w trybie pracy [W]
    0,6
  • PKWIU
    27.12.23.0
  • Pobór mocy w trybie czuwania [W]
    0,15
  • Temperatura pracy [°C]
    -25 - +50
  • Prąd [A]
    9-30

Pozostałe dane techniczne

  • Funkcja
    Przełącznik elektroniczny
  • Szerokość wyrażona liczbą modułów
    1
  • Napięcie sterowania 1
    9 ... 30 V
  • Częstotliwość napięcia sterowania 1
    50 ... 50 Hz
  • Zakres napięcia zasilającego
    9 ... 30 V
  • Maksymalna zdolność łączeniowa dla żarówek
    3000 W
  • Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
    1500 VA
  • Maksymalny prąd załączania (cos φ = 0,6)
    8 A
  • Sposób montażu
    Szyna DIN
  • Głębokość wbudowania
    0 mm
  • Rodzaj napięcia sterowania 1
    AC/DC
  • Znamionowy prąd załączania
    8 A
  • Rodzaj napięcia zasilającego
    AC/DC
  • Maksymalna zdolność łączeniowa dla świetlówek
    1500 VA
  • Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    1500 VA
  • Obsługa ręczna
    nie

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 0,071
Szerokość (m) 0,019
Długość (m) 0,095
Głębokość (m) 0,070
