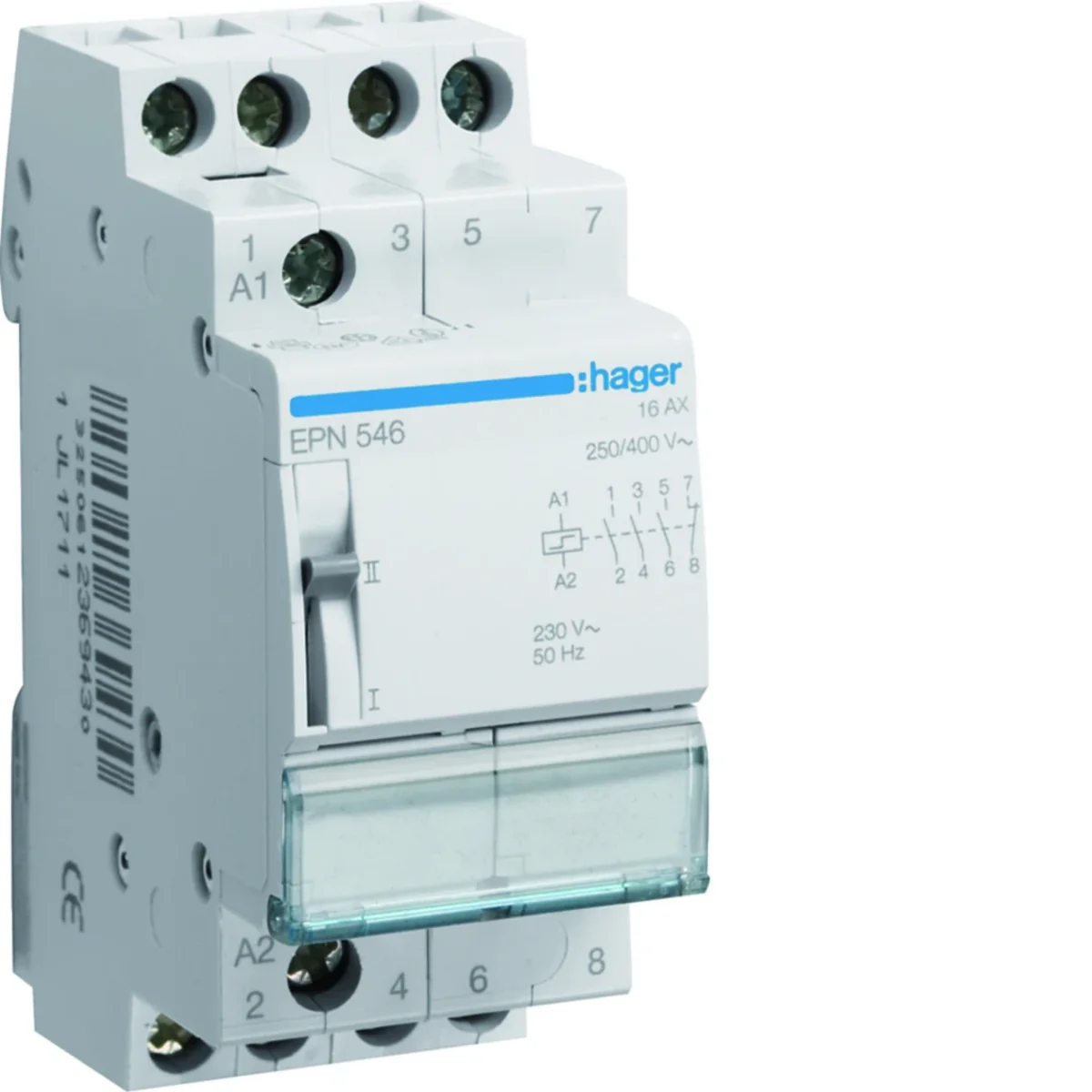

Przekaźnik bistabilny 230VAC/110VDC 3NO+1NC 16A EPN546

Indeks lokalny:
APP008HAGE
Nr katalogowy:
EPN546
Kod EAN:
3250612369430
Producent: HAGER
Częstotliwość znamionowa [Hz]: 60
Głębokość [mm]: 63
Maksymalna moc pobierana [VA]: 55
Cena:
49,89 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Przekaźnik bistabilny:

  • 3NO+1NC,
  • do sterowania obwodami maksymalnie do 16A,
  • możliwość centralnego włączania i wyłączania,
  • możliwość podłączenia styków pomocniczych,
  • wskaźnik stanu włączenia i możliwość sterowania ręcznego.

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    60
  • Maksymalna moc pobierana [VA]
    55
  • Napięcie sterowania AC [V]
    230
  • Prąd znamionowy [A]
    16
  • Stopień ochrony
    IP20
  • Szerokość [mm]
    35
  • Wysokość [mm]
    83
  • Zakres temperatur pracy [°C]
    od -5 do 40
  • Liczba modułów
    2
  • Sterowanie ręczne
    Tak
  • Przekrój przewodu (linka) [mm²]
    1 - 6
  • PKWIU
    27.12.24.0
  • Głębokość [mm]
    63
  • Moment dokręcania [Nm]
    1,6
  • Znamionowe napięcie izolacji [V]
    400

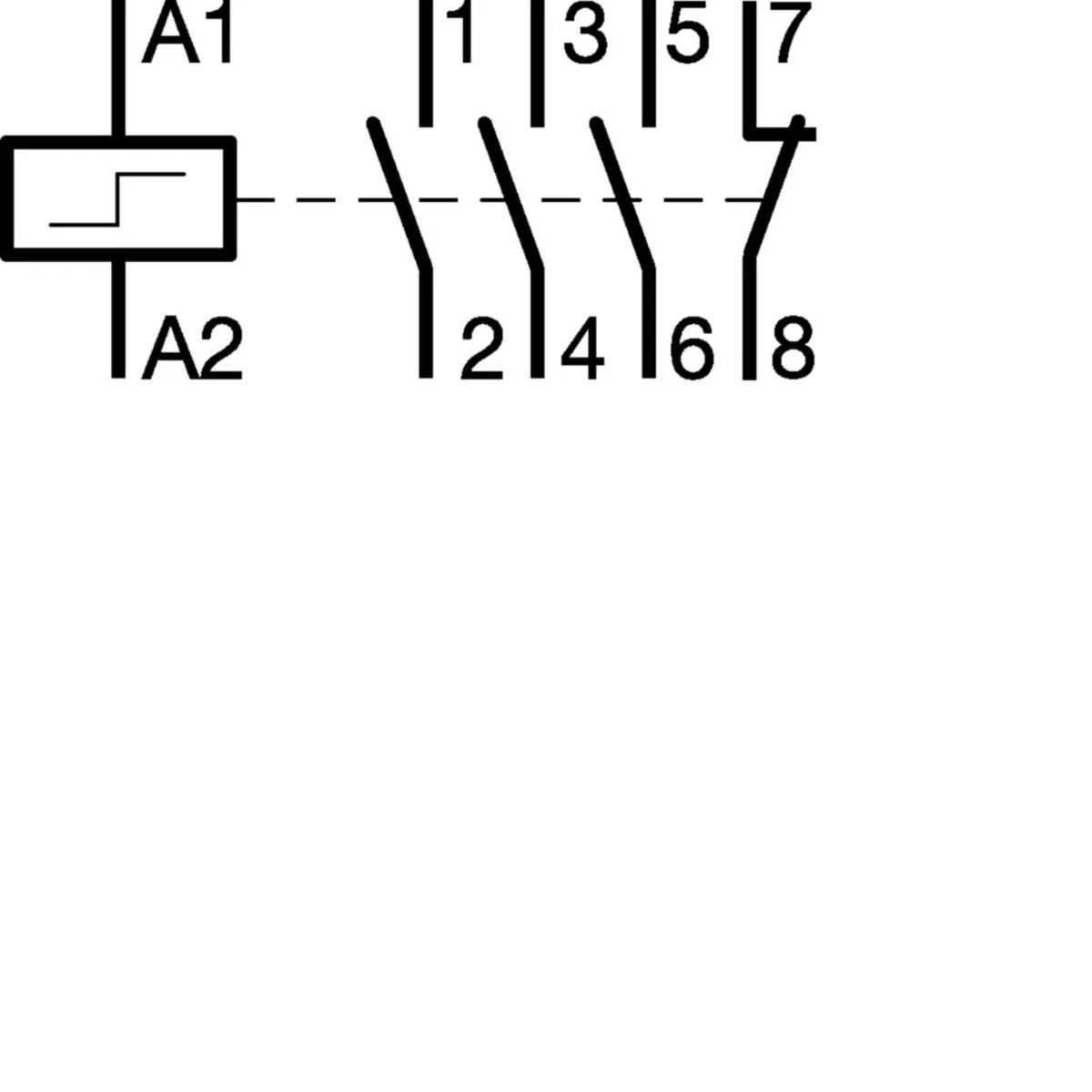

  • Rodzaj styku
    3 NO + 1 NC
  • Straty mocy [W]
    3,6
  • Typ podłączenia
    Ze śrubą
  • Wytrzymałość mechaniczna (ilość cykli)
    500000
  • Znamionowe napięcie łączeniowe [V]
    250/400
  • Nastawa [A]
    16
  • Temperatura magazynowania [°C]
    Od -40 do 80
  • Przekrój przewodu (drut) [mm²]
    1,5 - 10

Pozostałe dane techniczne

  • Funkcja
    Przełącznik mechaniczny
  • Szerokość wyrażona liczbą modułów
    35
  • Liczba styków zwiernych
    3
  • Liczba styków przełącznych
    0
  • Rodzaj napięcia sterowania 1
    AC
  • Napięcie sterowania 2
    110 ... 110 V
  • Częstotliwość napięcia sterowania 2
    50 ... 60 Hz
  • Zakres napięcia zasilającego
    250 ... 400 V
  • Maksymalny prąd załączania (cos φ = 0,6)
    16 A
  • Sposób montażu
    Szyna DIN
  • Głębokość wbudowania
    63 mm
  • Liczba styków rozwiernych
    1
  • Napięcie sterowania 1
    230 ... 230 V
  • Częstotliwość napięcia sterowania 1
    50 ... 60 Hz
  • Rodzaj napięcia sterowania 2
    DC
  • Znamionowy prąd załączania
    16 A
  • Rodzaj napięcia zasilającego
    AC

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta
Ilość 1 szt. 1 szt. 60 szt. 1440 szt.
Waga (kg) 0,260 0,280 17,180 435,320
Szerokość (m) 0,095 0,080 0,310 0,800
Długość (m) 0,080 0,040 0,215 1,050
Głębokość (m) 0,040 0,095 0,360 1,200
