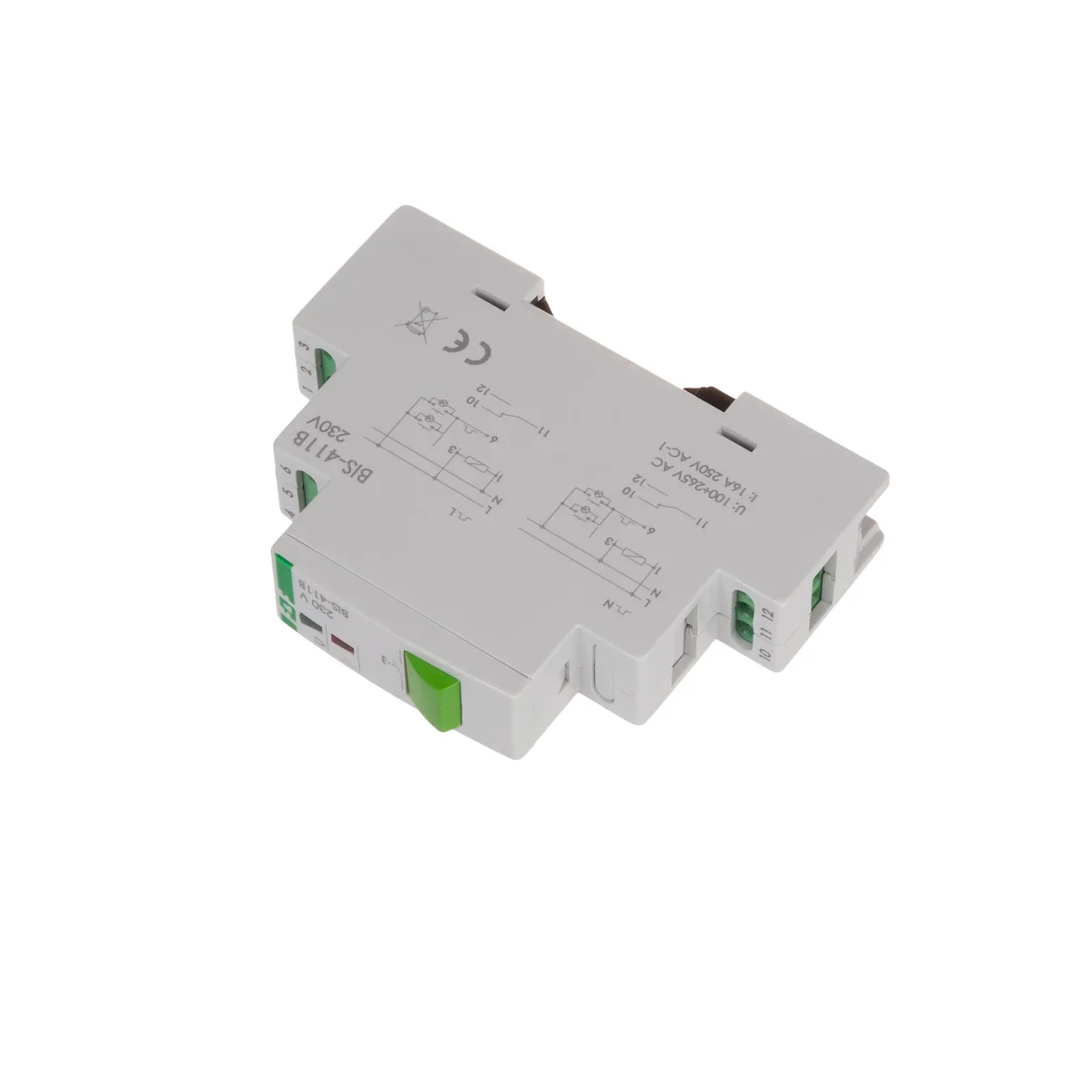

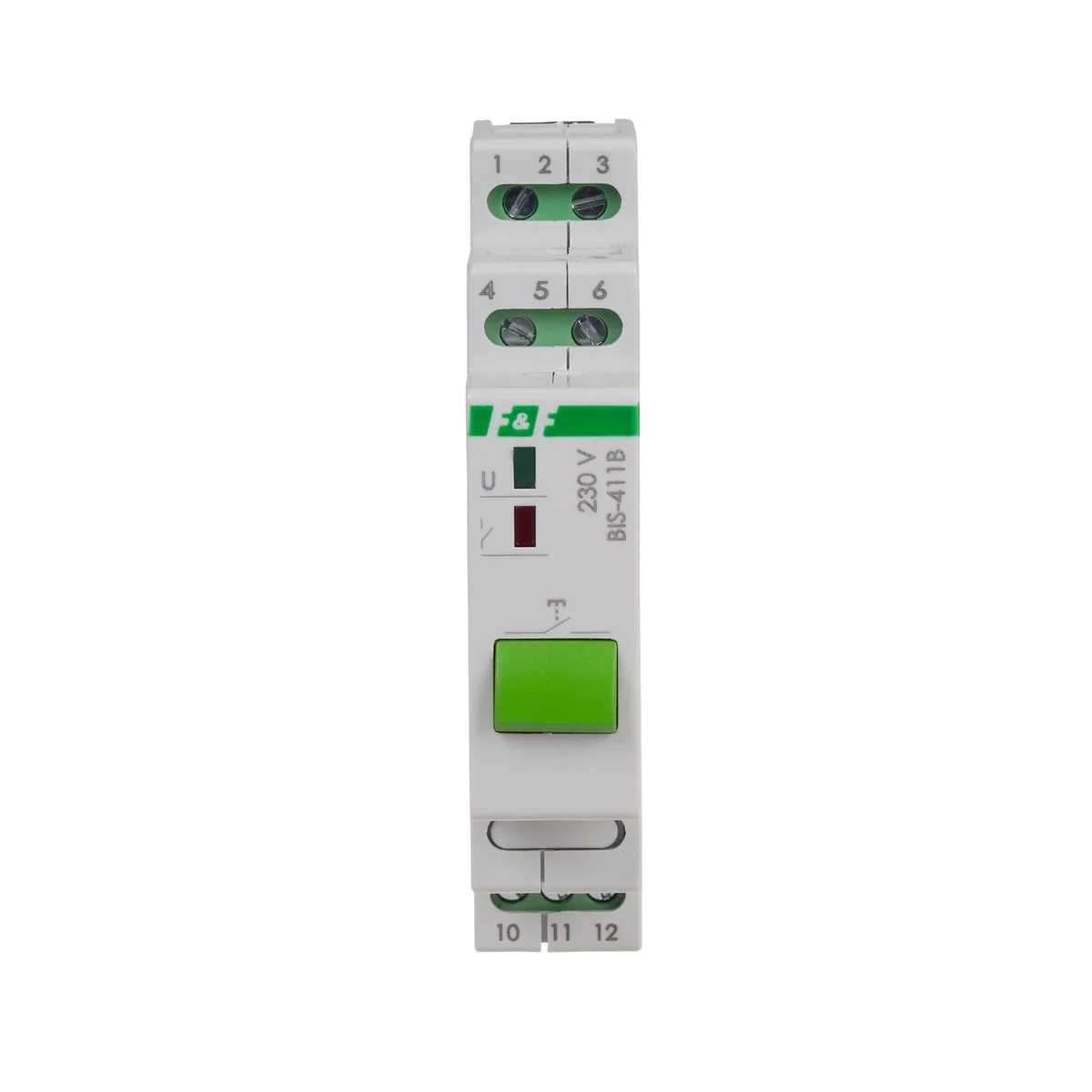

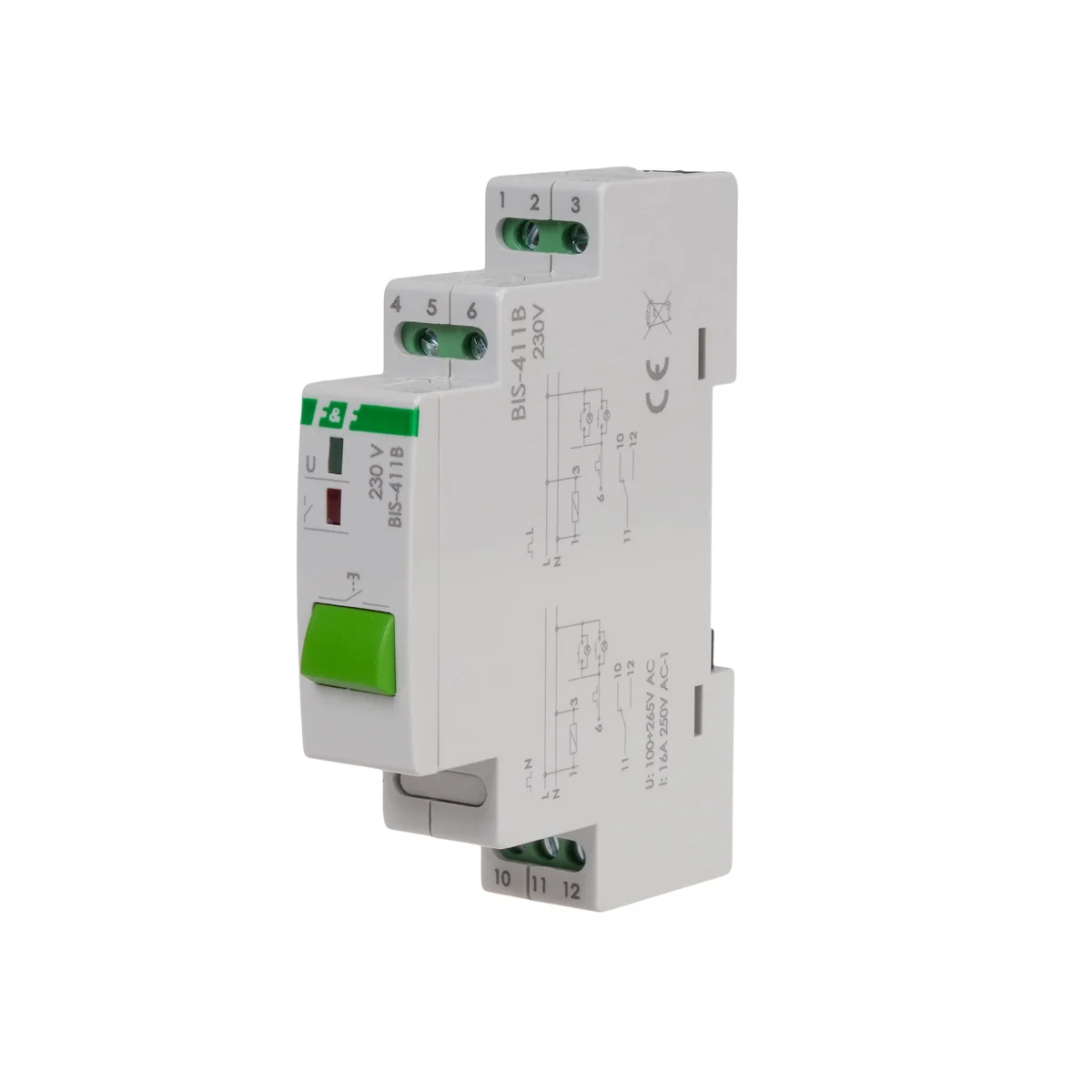

Przekaźnik bistabilny od producenta F&F. Numer katalogowy produktu to BIS-411B. Umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Działanie

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. Przycisk na obudowie realizuje dokładnie taką samą funkcję jak przycisk zewnętrzny podłączony do zacisków urządzenia.

Parametry

Konfiguracja styków: 1 × NO/NC.
Separacja styków.
Żywotność mechaniczna przycisku: 10⁶ cykli.
Prąd impulsu sterującego: mniej niż 5 mA.
Temperatura pracy: -25 ÷ 50 °C.
Wymiary: 1 moduł (18 mm).
Montaż: na szynie 35 mm.

Maksymalny prąd obciążenia [A]

16
Napięcie znamionowe [V]

230
Pobór mocy [W]

0,6
Napięcie zasilania AC [V]

165÷265
PKWIU

27.12.24.0

Moment dokręcania [Nm]

0,4
Opóźnienie zadziałania [s]

0,1 ÷ 0,2
Stopień ochrony

IP20
Typ zacisków

Gwintowe

Pozostałe dane techniczne

Funkcja

Przełącznik elektroniczny
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Zakres napięcia zasilającego

230 ... 230 V
Maksymalna zdolność łączeniowa dla żarówek

600 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

300 VA
Obsługa ręczna

nie

Sposób montażu

Szyna DIN
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

0.005 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

300 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

200 VA
