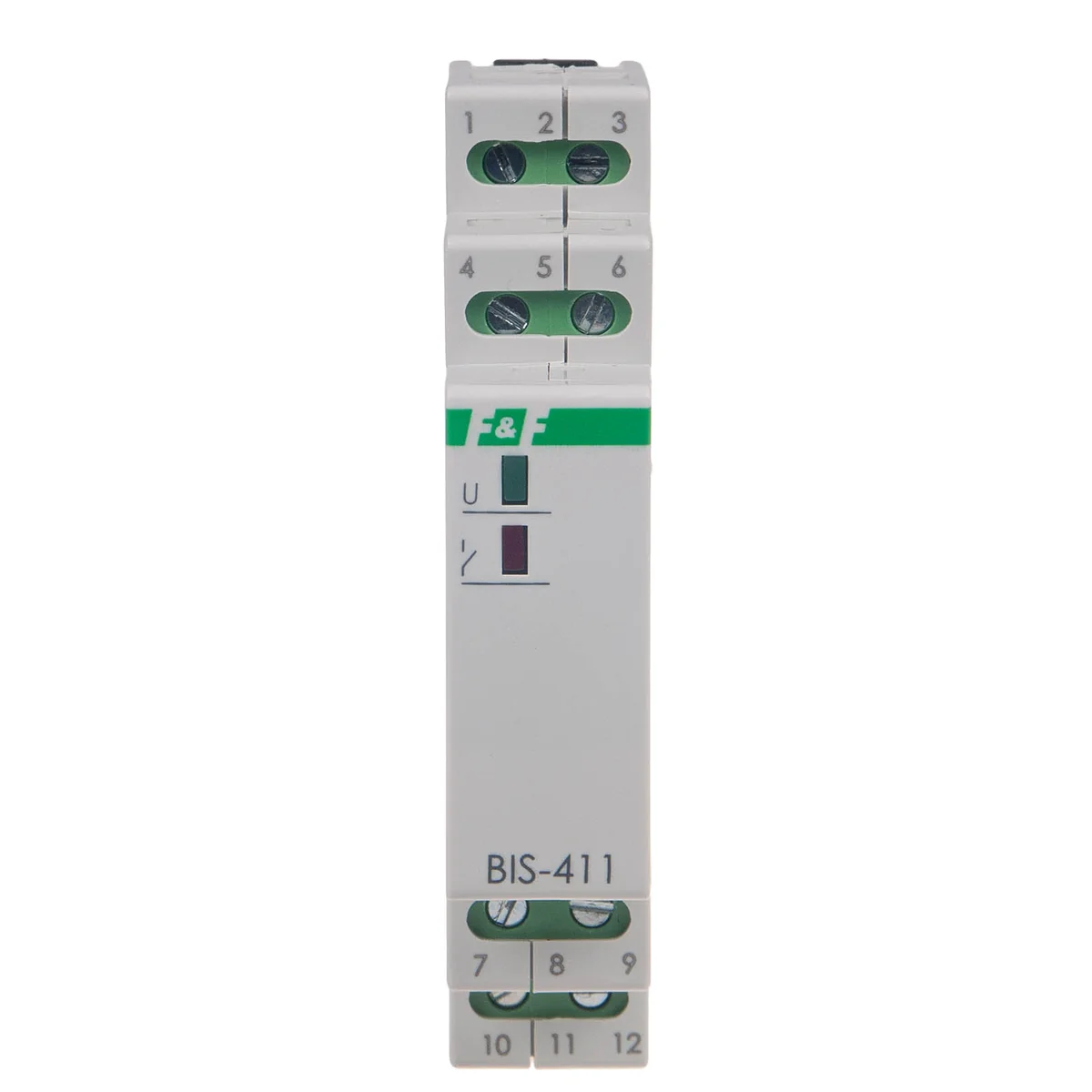

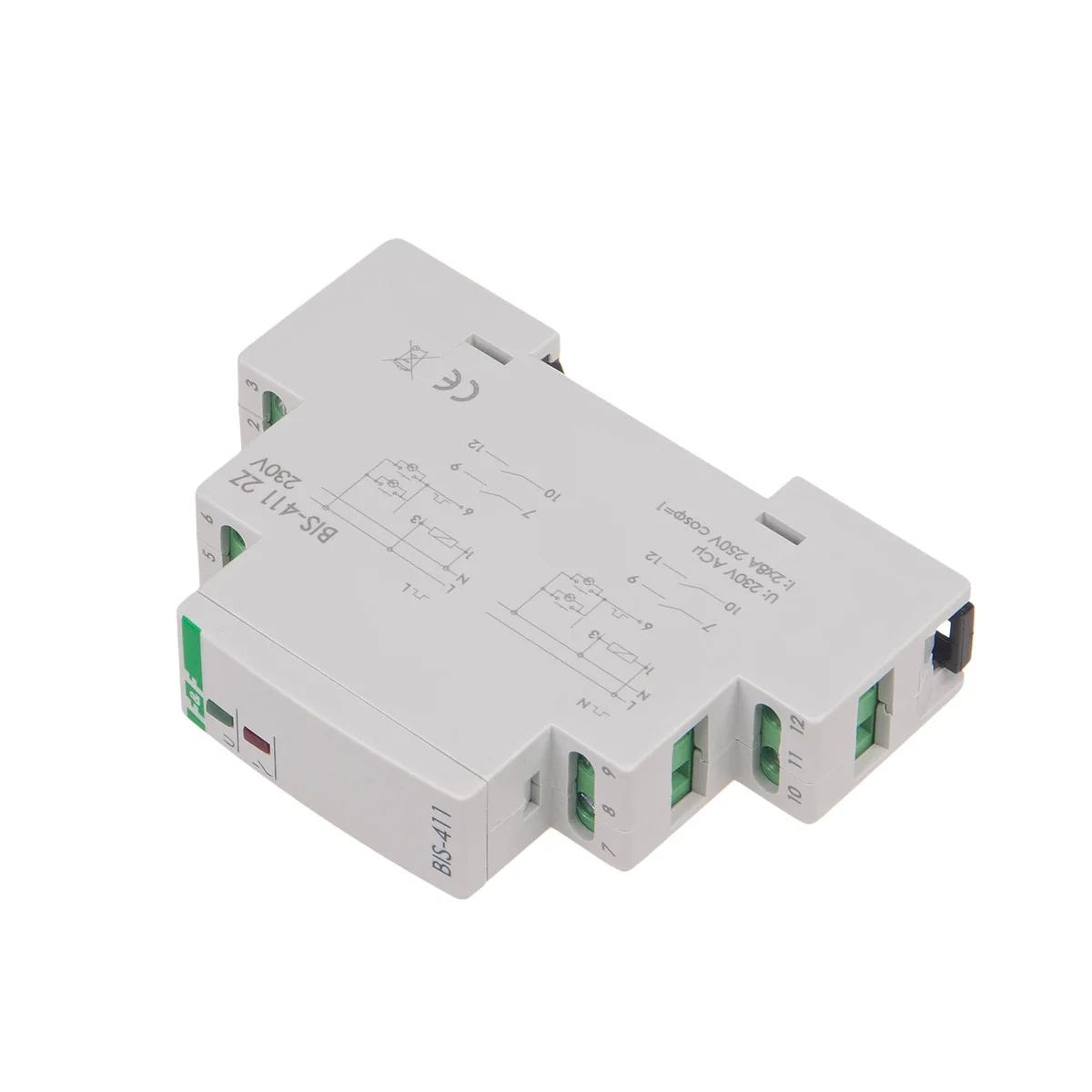

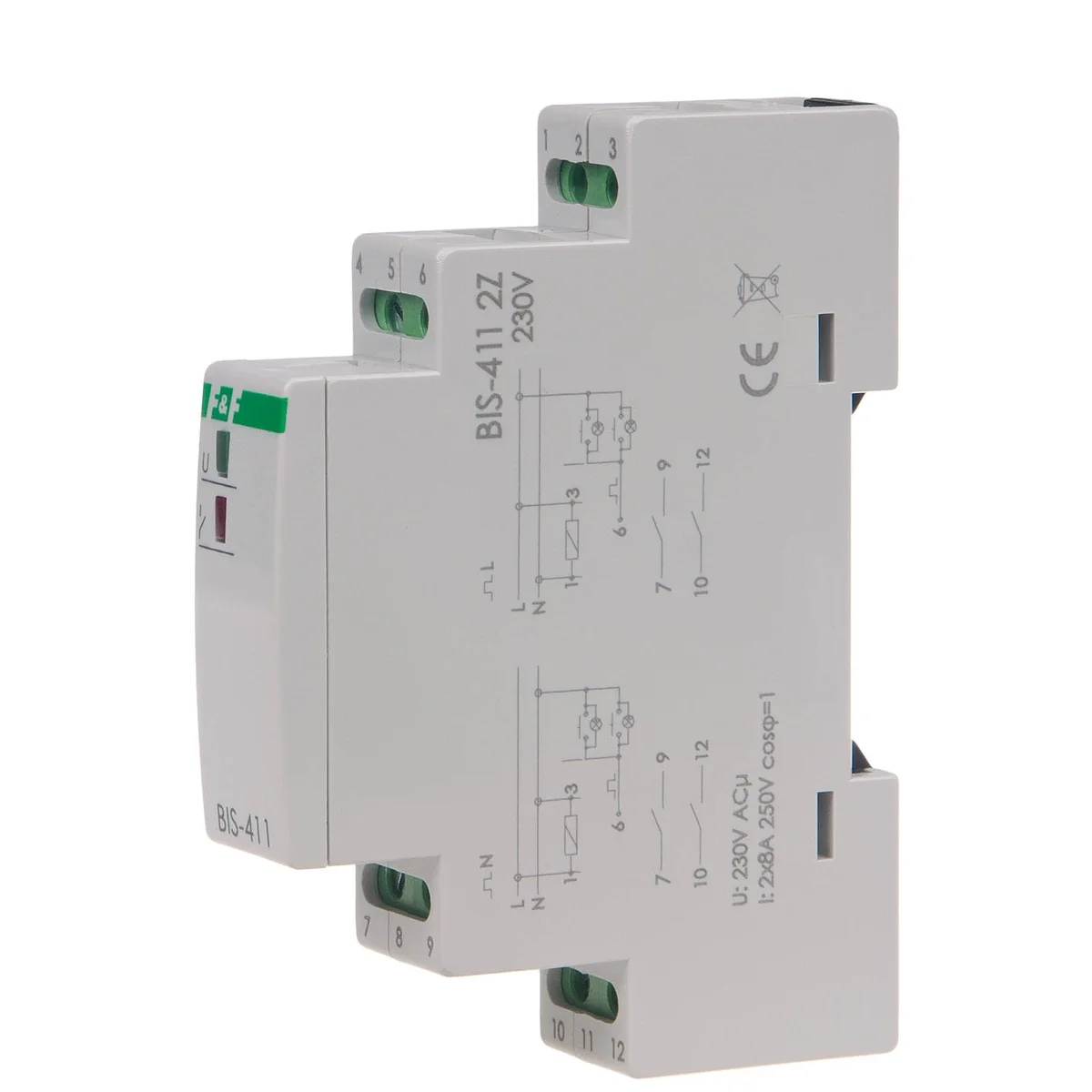

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. Załączenie odbiorników następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiorników nastąpi po następnym impulsie. Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

Moc [W]

0,8
Napięcie znamionowe [V]

24
Prąd impulsu sterującego [mA]

<1
Przyłącze

Zaciski śrubowe 2,5mm
Sygnalizacja załączenia styku

LED czerwona
Temperatura pracy [°C]

-25-50
Wysokość opakowania [mm]

150
Waga opakowania [kg]

0,4

Montaż

Na szynie TH-35
Opóźnienie zadziałania [s]

0,1-0,2
Prąd obciążenia [A]

2x8
Styk

Separowany 2Z
Sygnalizacja zasilania

LED zielona
Wymiary

1 moduł (18mm)
Szerokość opakowania [mm]

20
PKWIU

27.12.23.0

Pozostałe dane techniczne

Funkcja

Przełącznik elektroniczny
Szerokość wyrażona liczbą modułów

1
Liczba styków zwiernych

2
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

5 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

300 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

200 VA
Obsługa ręczna

nie
