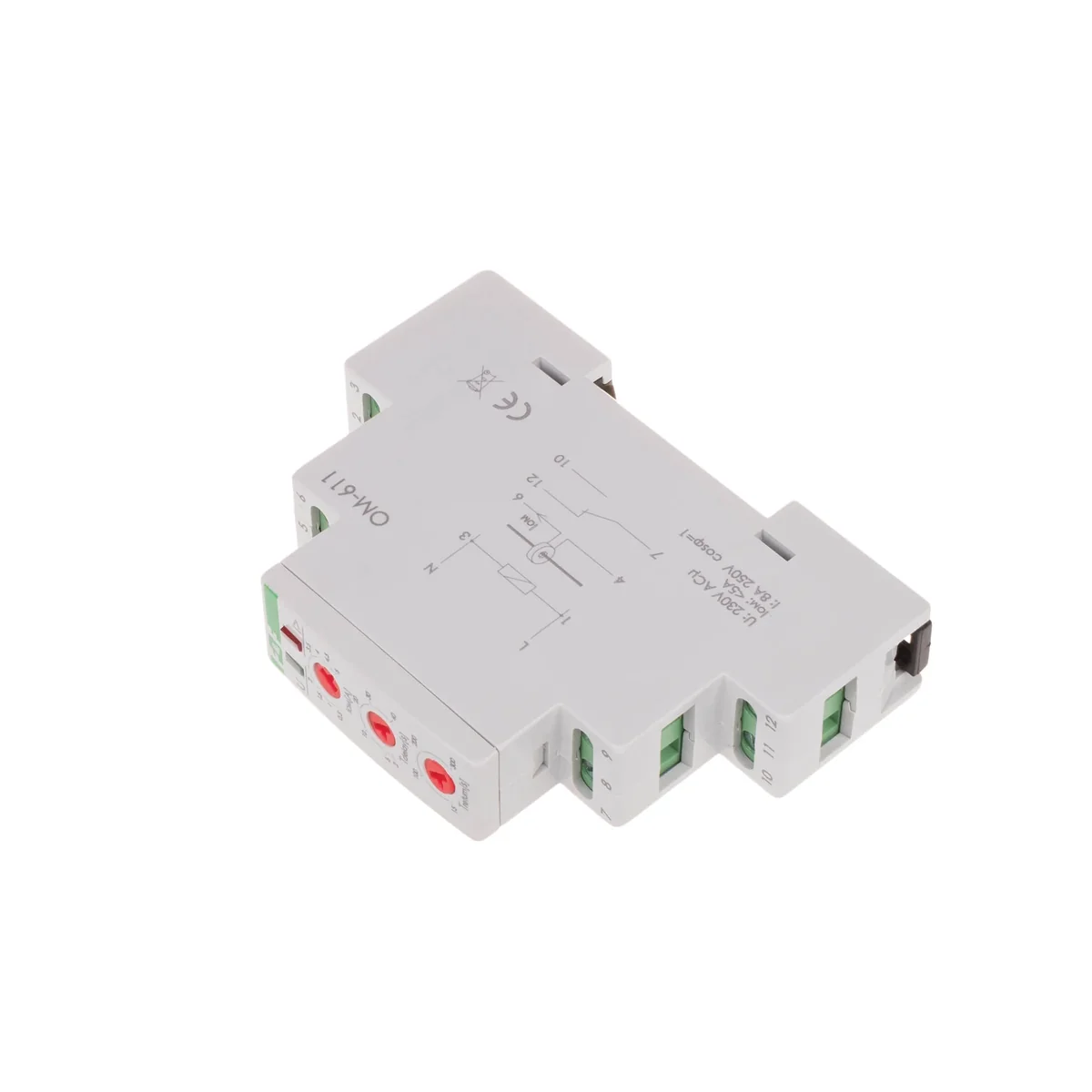

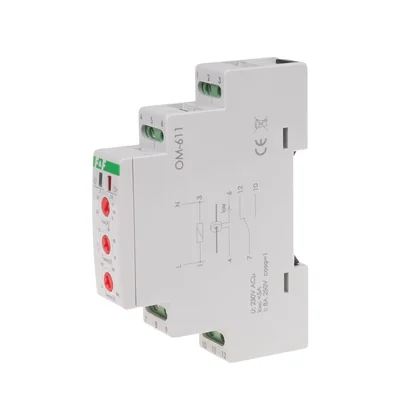

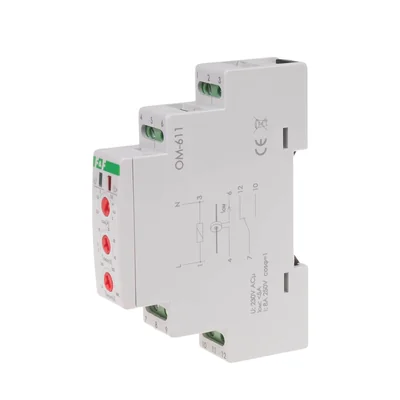

Przeznaczenie
Ogranicznik poboru mocyOM-611 służy do automatycznego odłączenia zasilania obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w obwodzie pomiarowym przekaźnika.Działanie
Ogranicznik przystosowany jest do współpracy z przekładnikiem prądowym, którego obwód pierwotny podłączony jest do obwódu mierzonego, a wyjście do zacisków pomiarowych OM, co pozwala na kontrolowanie obwodów odowolnej obciążalności ustawienie rzeczywistego progu zadziałania przekaźnika wyższe niż 5A (IOM). Zakres mierzonego prądu będzie zależny od przekładni przekładnika np. od 5A do 50A przy przekładni 10:1 dla przekładnika 50/5A.Prąd wejścia pomiarowego 4-6 nie może przekraczać 5A.

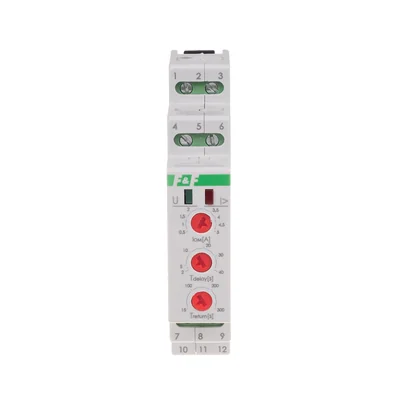

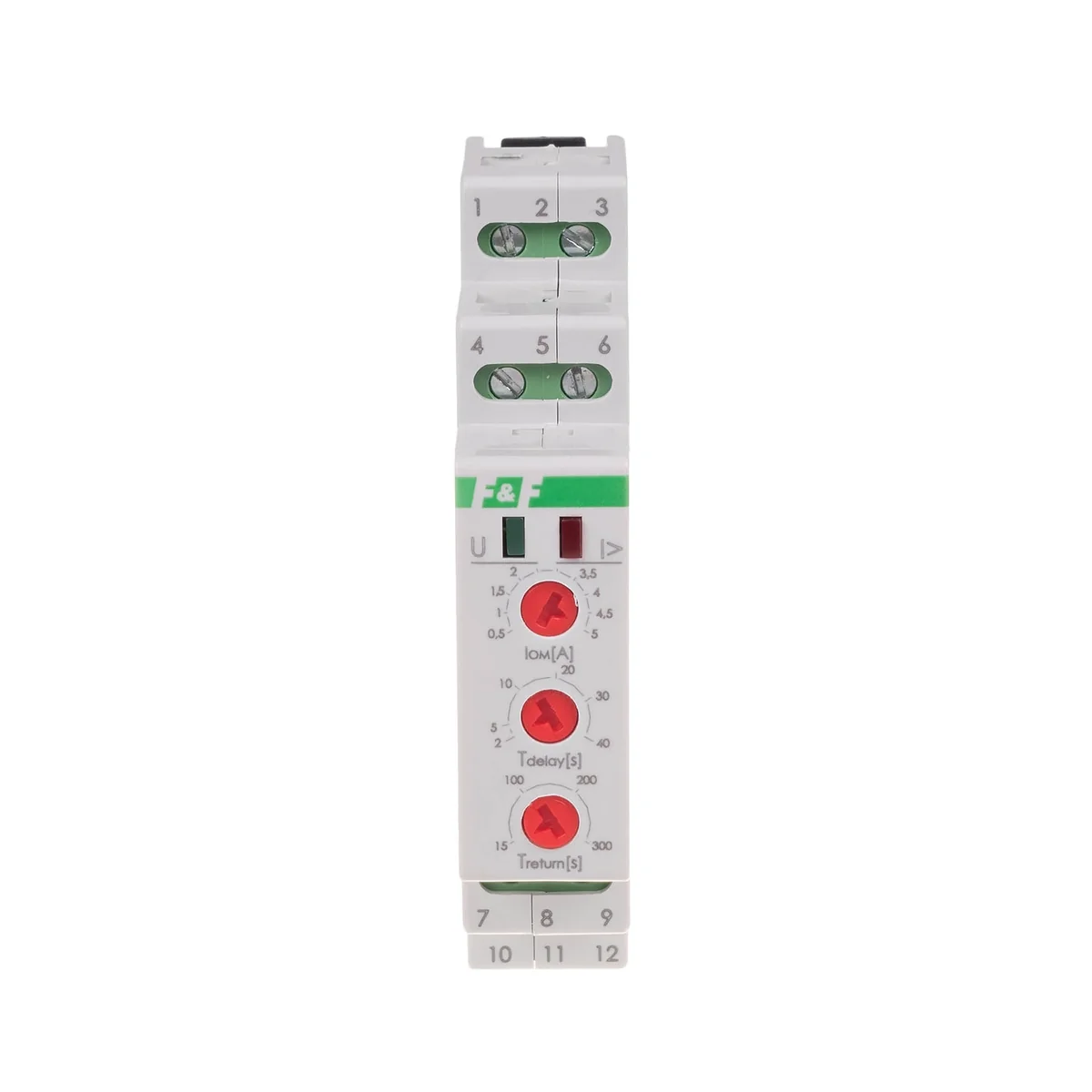

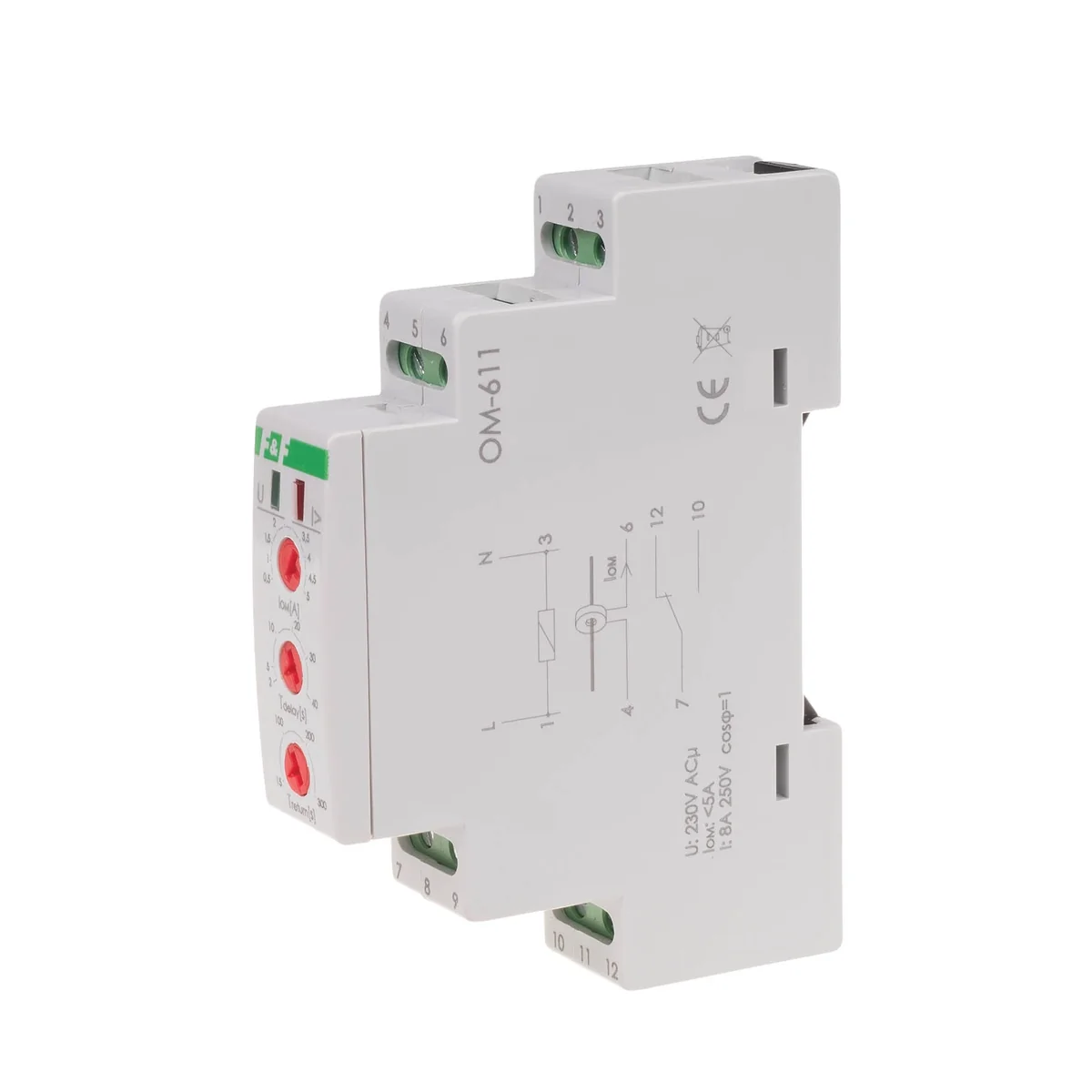

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej (U). Gdy prąd w obwodzie mierzonym jest niższy od ustawionego progu przełączenia IOM styk zostanie zamknięty (pozycja7-10). Przekroczenie ustawionego progu wobwodziemierzonym sygnalizowane jest pulsacyjnym świeceniem LED czerwonej I>. Po nastawionym czasie Tdelay styk zostanie otwarty (pozycja 7-12). Stykzostaniezamkniety automatycznie po nastawionym czasie Treturn. Jeżeliwartośćprądu w obwodzie mierzonym nadal będzie większa od ustawionego progu, to nastąpi ponowne otwarcie styku.
Próg zadziałania - regulowany [A] | 0, 5-5 |
Rodzaj opakowania | Sztuka |
Ilość | 1 szt. |
Waga (kg) | 0,074 |
Szerokość (m) | 0,019 |
Długość (m) | 0,095 |
Głębokość (m) | 0,070 |
