Modułowy rozłącznik izolacyjny obrotowy 4-biegunowy HAE416

Name: Modułowy rozłącznik izolacyjny obrotowy 4-biegunowy
Brand: HAGER
SKU: ALI026HAGE
Price: 754.38 PLN

Lokaler Index:

ALI026HAGE

Katalognummer:

HAE416

EAN-Code:

3250613140427

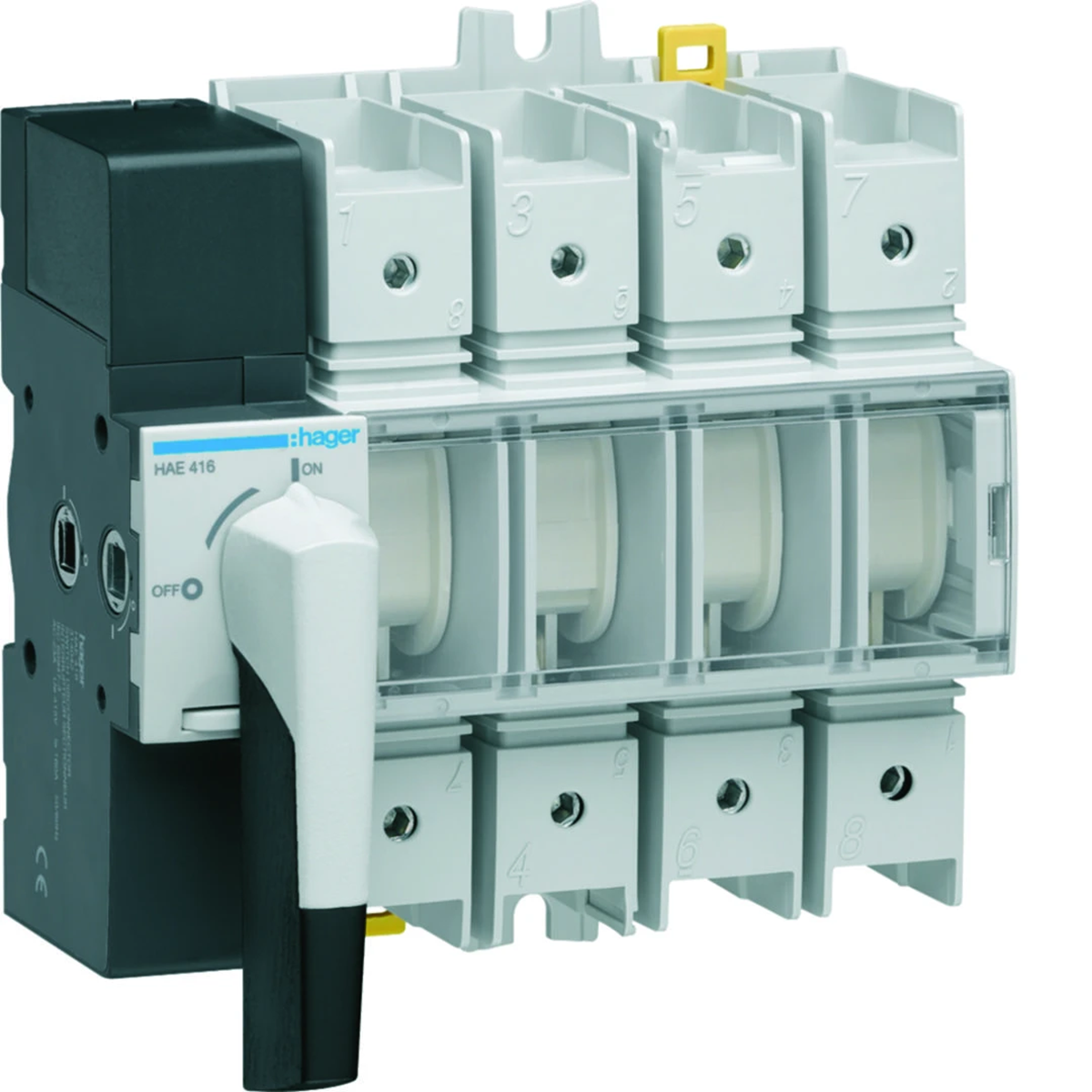

Modułowy rozłącznik izolacyjny obrotowy 4-biegunowy

Klicken Sie auf das Foto, um es zu vergrößern

Hersteller: HAGER

Ilość modułów: 7,71

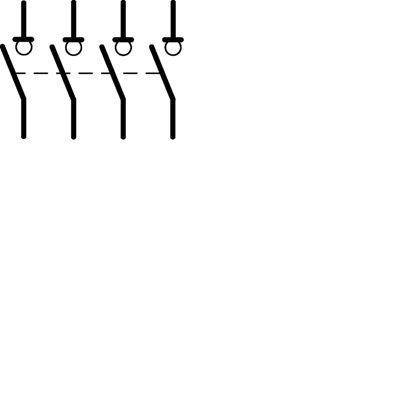

Liczba biegunów: 4

Napięcie udarowe [kV]: 8000

Siehe vollständige Beschreibung

Preis:

754,38 zł

brutto / stk.

(inklusive MwSt 23%)

Lieferung in 3h

bis zu 4 Wochen (Arbeitstage)

Abholung in 1 Stunde

Menge stk.

(mehrere:

)

Zur Angebotsanfrage hinzufügen

Zur Zwischenablage hinzufügen

Drucken

Fragen Sie nach dem Produkt

Produktbeschreibung Technische Daten Hersteller-Details Großpackungen Dateien zum Herunterladen

Produktbeschreibung

Cechy produktów:
• rozłączniki modułowe, montaż na szynie nośnej TS35 lub na płycie montażowej
• pokrętło bezpośrednio na aparacie, z możliwością zamykania kłódką w stanie wyłączonym
• możliwość zastosowania mechanizmu obrotowego na drzwi szafy, zestyków pomocniczych, pokryw przyłączeń
Charakterystyka:
• rozmiar 1, 2, 3 z widocznym wskazaniem stanu styków
• rozmiar 4 z widoczną przerwą izolacyjną
• stopień ochrony: IP20
Przyłącza z zaciskami klatkowymi:
(dane dla drutu)
rozmiar 1: 1,5-16 mm2
rozmiar 2: 2,5-35 mm2
rozmiar 3, 4: 10-70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Technische Daten

Ilość modułów

7,71
Napięcie udarowe [kV]

8000
Prąd znamionowy [A]

160
PKWIU

27.12.22.0

Liczba biegunów

4
Znamionowe napięcie izolacji [V]

800
Liczba modułów

7,71

Weitere technische Daten

Jako rozłącznik główny

tak
Jako rozłącznik bezpieczeństwa

tak
Jako przełącznik nawrotny

nie
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

160 A
Znamionowy prąd ciągły dla AC-21, 400 V

160 A
Znamionowa moc pracy dla AC-23, 400 V

56 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

nie
Do instalacji w tablicach rozdzielczych

tak
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

tak
Z okablowaniem fabrycznym

nie
Stopień ochrony (NEMA)

Inne
Wysokość

84 mm
Szerokość wyrażona liczbą modułów

7.71

Jako rozłącznik remontowy

tak
Jako wyłącznik awaryjny

nie
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

4 kA
Zdolność łączeniowa przy 400 V

105 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

nie
Opcjonalny wyzwalacz napięciowy

nie
Do montażu na płycie

tak
Do montażu czołowego centralnie

nie
Do montażu pośredniego

nie
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (IP) strony czołowej

IP20
Szerokość

135 mm
Głębokość

132 mm

Hersteller-Details

Hersteller

Hager Electro S.A.S.
Adresse

FR 67215 Obernai 123 boulevard d’Europe Francja
E-Mail

wsparcie.klienta@hager.com

Großpackungen

Eine Art Paket	Karton	Paleta
Menge	1 stk.	240 stk.
Gewicht (kg)	1,010	244,320
Breite (m)	0,160	0,800
Länge (m)	0,090	1,050
Tiefe (m)	0,180	1,200
