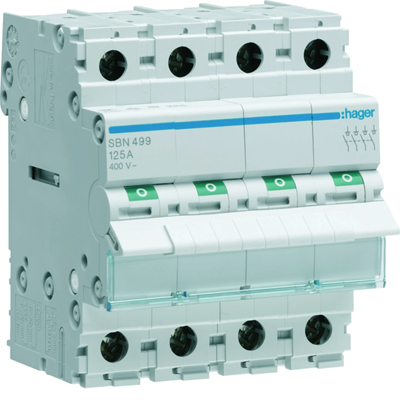

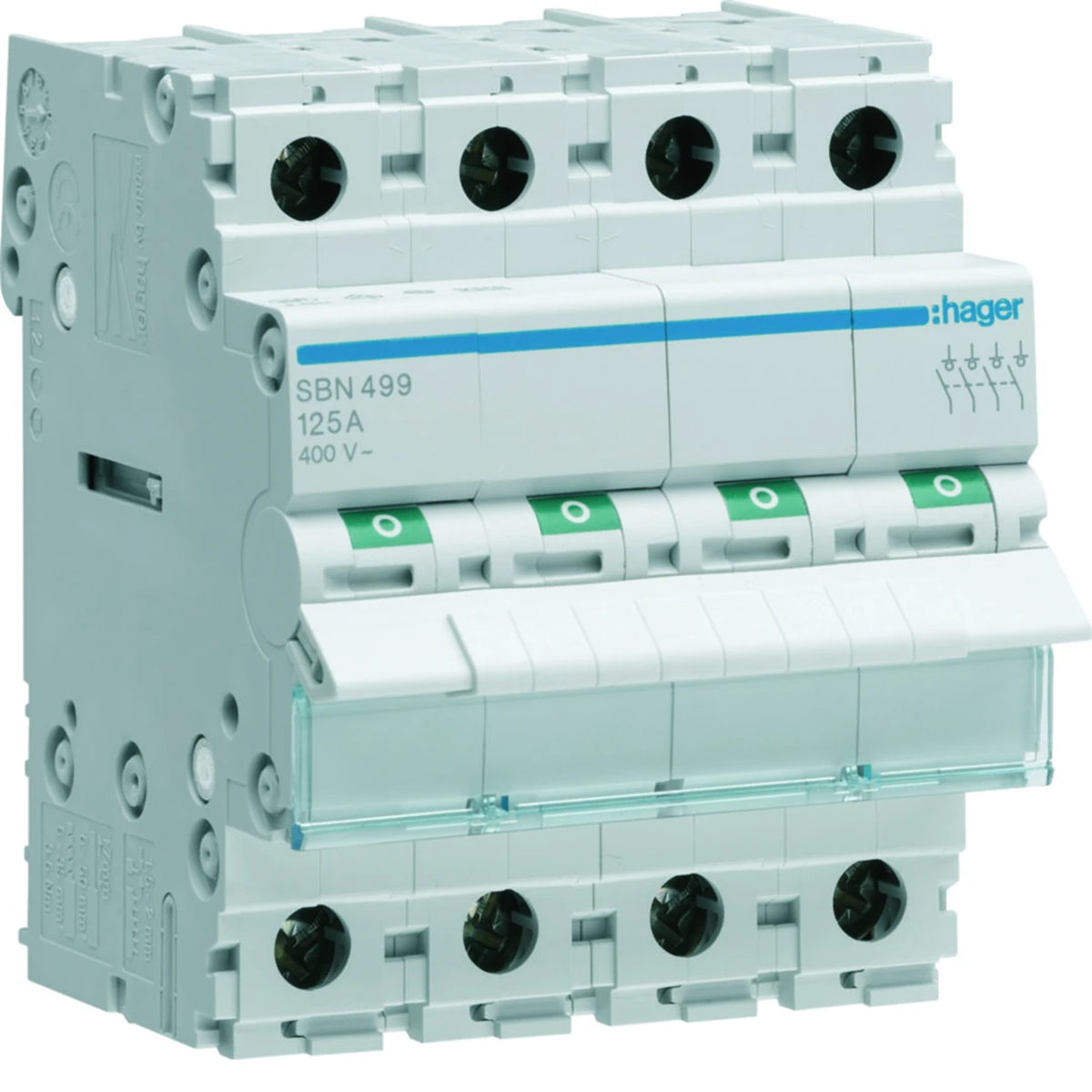

Modułowe rozłączniki izolacyjne Do rozłączania wszystkich typów obwodów prądowych.
Zgodność z:
PN-EN 60943-3 dla całego zakresu oraz PN-EN 60669-1 dla zakresu od 16 A do 63 A.
Charakterystyka:
Wszystkie rozłączniki posiadają zielone/czerwoe pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika.
Dane techniczne:
Kategoria użytkowania AC22A 230 V/400 V
Ie: 16A do 32A rozmiar 1.
Zaciski przyłączeniowe:
16 mm² - drut
10 mm² - linka
Ie: 32 A do 63 A rozmiar 2.
Zaciski przyłączeniowe:
25 mm² - drut
16 mm² - linka
Ie: 63 A do 125 A rozmiar 3.
Zaciski przyłączeniowe:
50 mm² - drut
35 mm² - linka
Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx.

Głębokość [mm]

72
Liczba biegunów

4
Szerokość [mm]

71
Liczba modułów

4

Ilość modułów

4
Napięcie znamionowe [V]

400
Wysokość [mm]

85
PKWIU

27.33.11.0

Pozostałe dane techniczne

Funkcja przełączająca

Wyłącznik
Liczba styków rozwiernych

0
Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

2.115 kA
Rodzaj napięcia

AC
Maksymalna moc źródła światła

0 W
Głębokość wbudowania

69 mm

Liczba styków zwiernych

4
Liczba styków przełącznych

0
Prąd znamionowy

125 A
Minimalne napięcie znamionowe

400 V
Wytrzymałość zwarciowa (Icw)

1.5 kA
Z lampką sygnalizacyjną

nie
Szerokość wyrażona liczbą modułów

4
Stopień ochrony (IP)

IP20

Rodzaj opakowania		Karton	Pakiet
Ilość	1 szt.	1 szt.	36 szt.
Waga (kg)	0,310	0,338	11,662
Szerokość (m)	0,070	0,076	0,308
Długość (m)	0,083	0,080	0,210
Głębokość (m)	0,074	0,095	0,357
