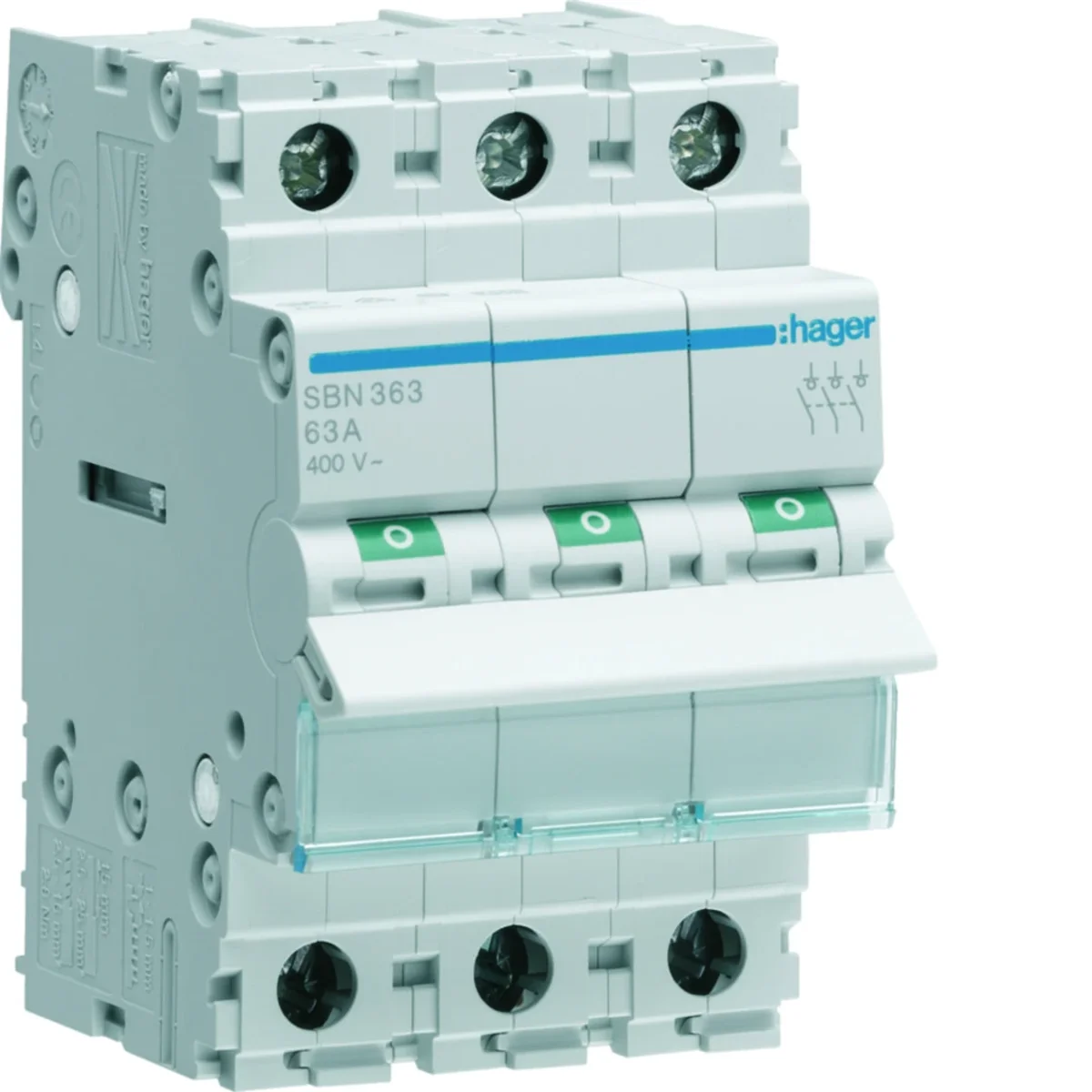

Modułowe rozłączniki izolacyjne Do rozłączania wszystkich typów obwodów prądowych.
Zgodność z:
PN-EN 60943-3 dla całego zakresu oraz PN-EN 60669-1 dla zakresu od 16 A do 63 A.
Charakterystyka:
Wszystkie rozłączniki posiadają zielone/czerwoe pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika.
Dane techniczne:
Kategoria użytkowania AC22A 230 V/400 V
Ie: 16A do 32A rozmiar 1.
Zaciski przyłączeniowe:
16 mm² - drut
10 mm² - linka
Ie: 32 A do 63 A rozmiar 2.
Zaciski przyłączeniowe:
25 mm² - drut
16 mm² - linka

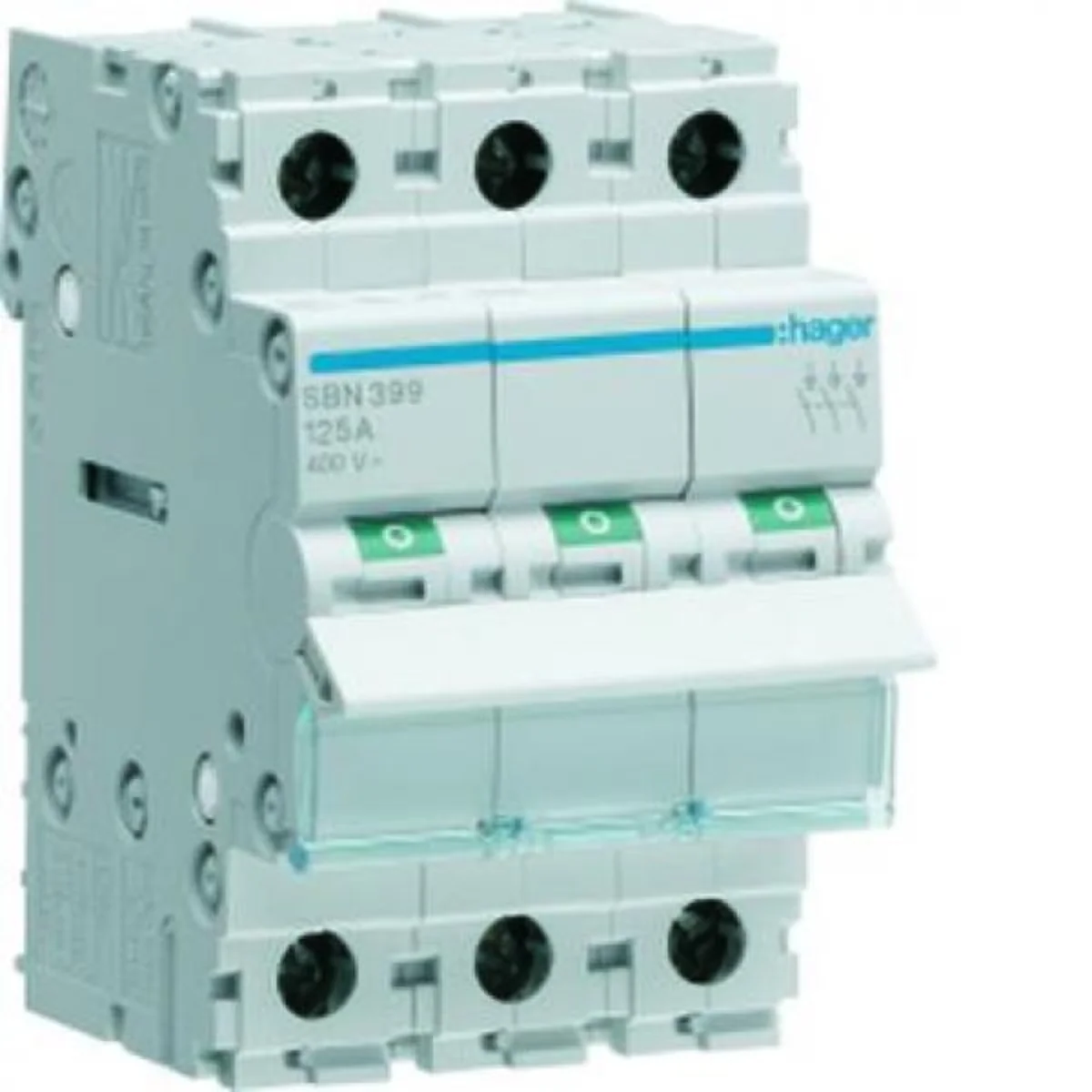

Ie: 63 A do 125 A rozmiar 3.
Zaciski przyłączeniowe:
50 mm² - drut
35 mm² - linka
Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx.

Ilość modułów

3
Napięcie znamionowe [V]

230
Liczba modułów

3

Liczba biegunów

3
Prąd znamionowy [A]

63
PKWIU

27.33.11.0

Pozostałe dane techniczne

Funkcja przełączająca

Wyłącznik
Liczba styków rozwiernych

0
Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

1.332 kA
Rodzaj napięcia

AC
Maksymalna moc źródła światła

0 W
Głębokość wbudowania

68 mm

Liczba styków zwiernych

3
Liczba styków przełącznych

0
Prąd znamionowy

63 A
Minimalne napięcie znamionowe

400 V
Wytrzymałość zwarciowa (Icw)

0.945 kA
Z lampką sygnalizacyjną

nie
Szerokość wyrażona liczbą modułów

3
Stopień ochrony (IP)

IP20

Rodzaj opakowania		Karton	Pakiet	Paleta
Ilość	1 szt.	4 szt.	48 szt.	1152 szt.
Waga (kg)	0,210	0,897	11,177	291,248
Szerokość (m)	0,052	0,097	0,318	0,800
Długość (m)	0,083	0,079	0,232	1,078
Głębokość (m)	0,073	0,228	0,366	1,200
