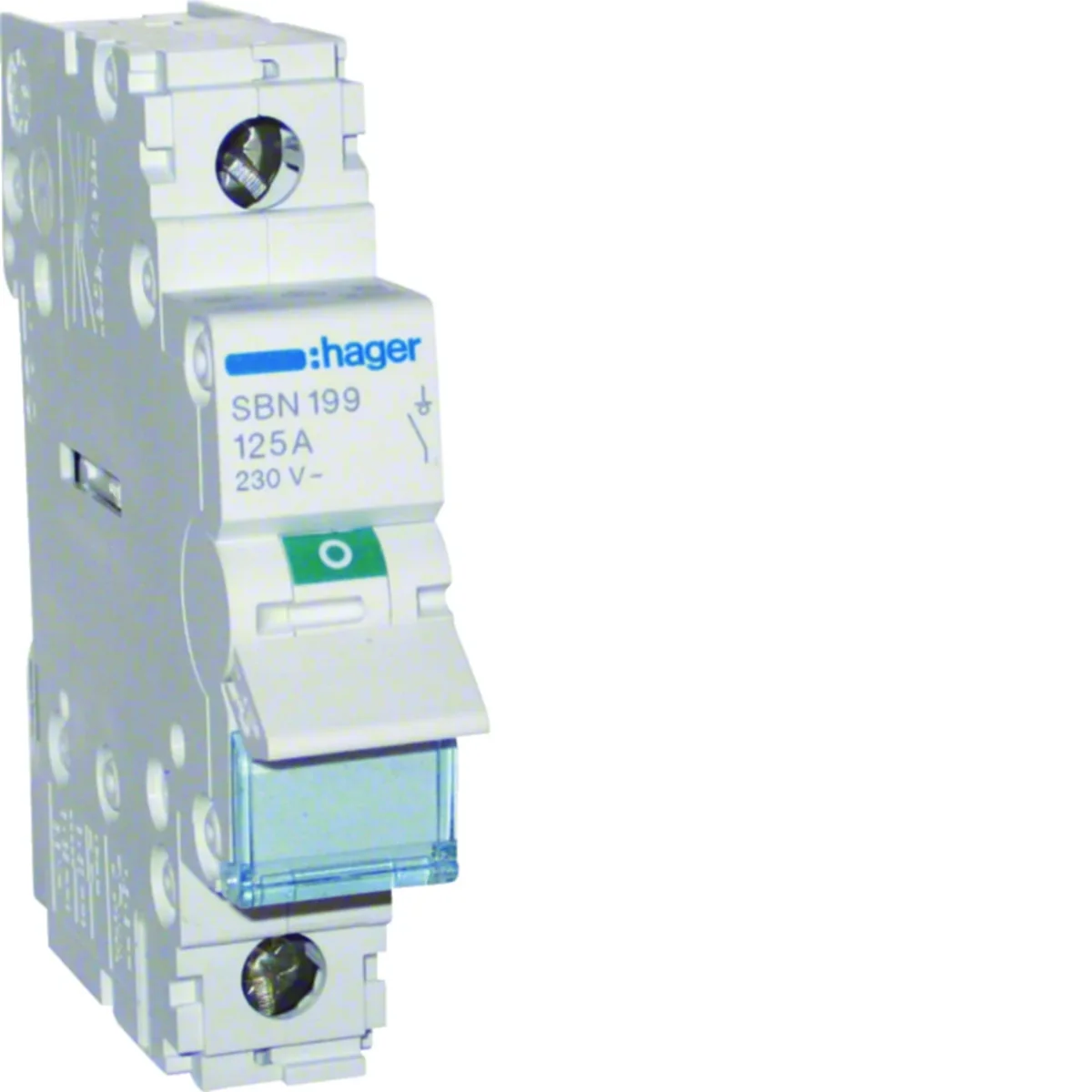

Modułowy rozłącznik izolacyjny, 1P 125A SBN199

Indeks lokalny:
API030HAGE
Nr katalogowy:
SBN199
Kod EAN:
3250615510327
Producent: HAGER
Częstotliwość znamionowa [Hz]: 50/60
Głębokość [mm]: 68
Liczba biegunów: 1
Cena:
14,29 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 10 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Zdalne rozłączanie obwodów
Rozłączniki izolacyjne wyposażone w styki pomocnicze CA 1NO+1NC do podłączenia sygnalizacji położenia styków. Jako dodatkowe wyposażenie można dołączyć dodatkowe styki sygnalizacyjne SD, wyzwalacze czy mechanizm blokujący.
Podłączenie:
Styki główne rozłącznika:
• 16 mm² - linka
• 25 mm² - drut
Styki pomocnicze rozłącznika:
• 0,5 do 4 mm² - linka
• 1 do 6 mm² - drut
Zgodność z normami: PN-EN 60947-2 i PN-EN 60947-3
Kategoria łączeniowa: AC-23A

Dane techniczne

  • Częstotliwość znamionowa [Hz]
    50/60
  • Liczba biegunów
    1
  • Prąd znamionowy [A]
    125
  • Szerokość [mm]
    17,5
  • Wysokość [mm]
    83
  • Znamionowe napięcie udarowe [kV]
    6
  • Liczba modułów
    1
  • PKWIU
    27.33.11.0
  • Głębokość [mm]
    68
  • Znamionowe napięcie izolacji [V]
    440
  • Straty mocy [W]
    8
  • Temperatura pracy [°C]
    -20 do 50
  • Wytrzymałość mechaniczna (ilość cykli)
    40000
  • Rodzaj połączenia
    Ze śrubą
  • Napięcie znamionowe AC [V]
    230

Pozostałe dane techniczne

  • Funkcja przełączająca
    Wyłącznik
  • Liczba styków rozwiernych
    0
  • Liczba biegunów
    1
  • Napięcie znamionowe
    230 V
  • Znamionowa zdolność łączeniowa
    2.115 kA
  • Rodzaj napięcia
    AC
  • Maksymalna moc źródła światła
    0 W
  • Głębokość wbudowania
    68 mm
  • Liczba styków zwiernych
    1
  • Liczba styków przełącznych
    0
  • Prąd znamionowy
    125 A
  • Minimalne napięcie znamionowe
    230 V
  • Wytrzymałość zwarciowa (Icw)
    1.5 kA
  • Z lampką sygnalizacyjną
    nie
  • Szerokość wyrażona liczbą modułów
    1
  • Stopień ochrony (IP)
    IP20

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet
Ilość 1 szt. 1 szt. 108 szt.
Waga (kg) 0,079 0,013 0,542
Szerokość (m) 0,018 0,022 0,308
Długość (m) 0,083 0,080 0,210
Głębokość (m) 0,073 0,095 0,357
