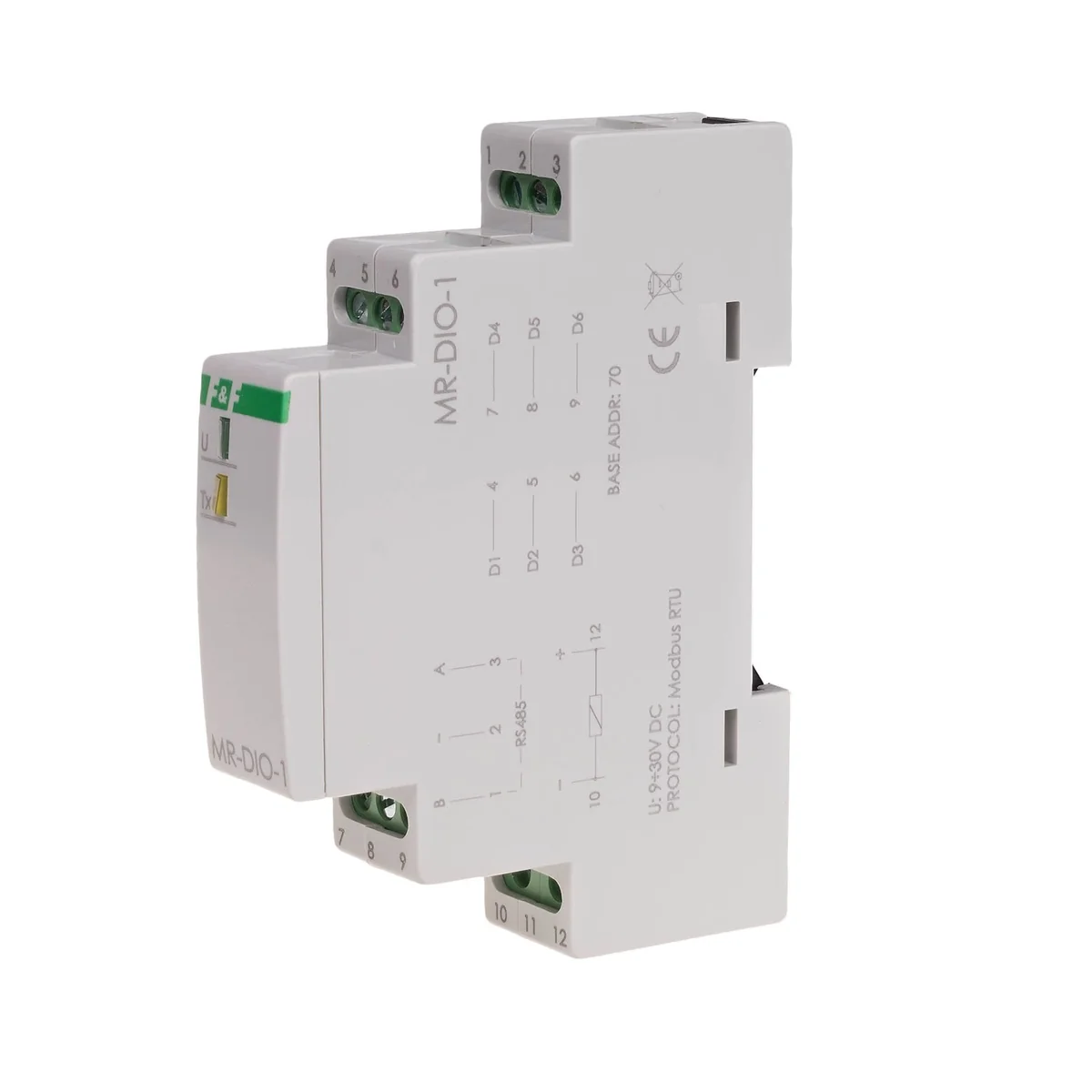

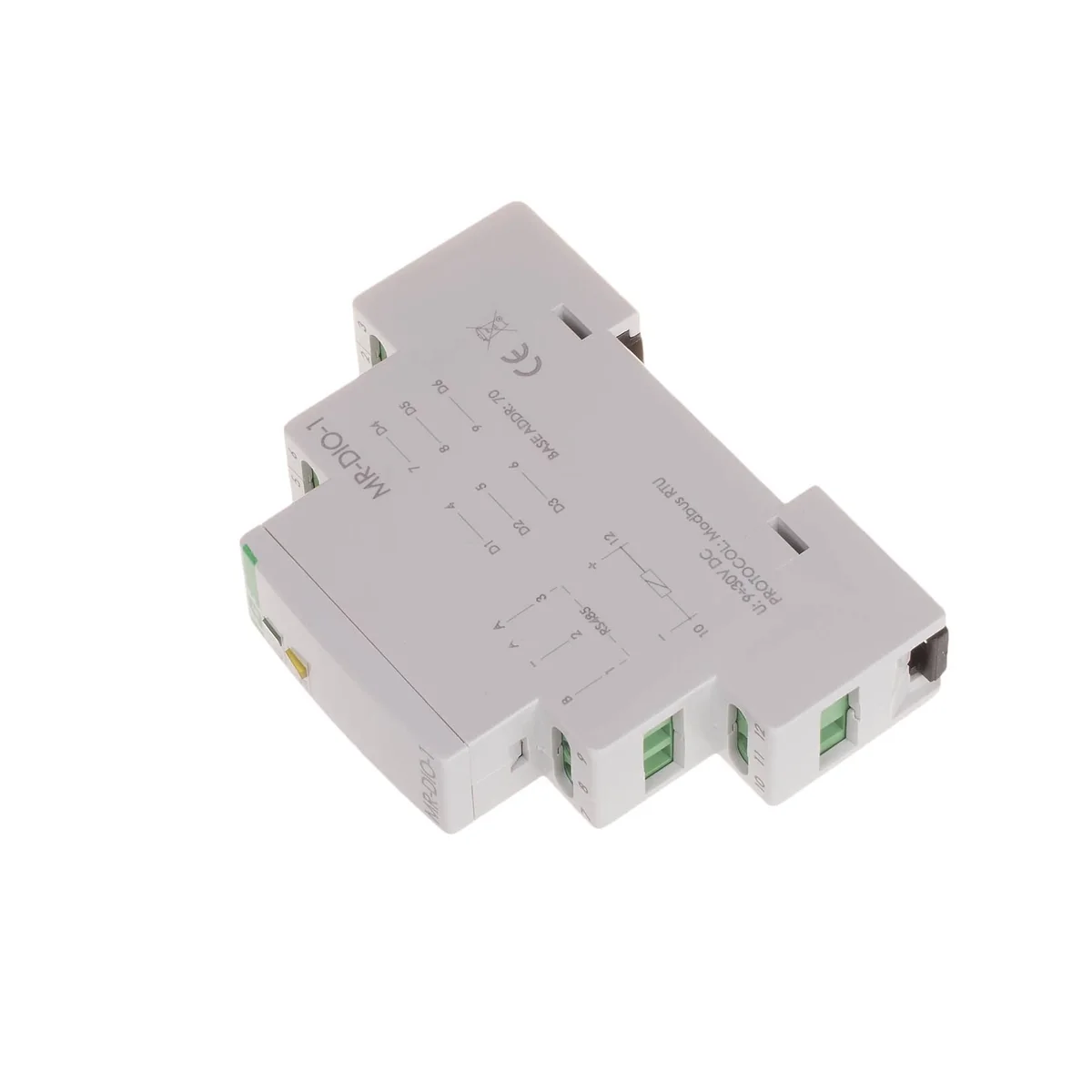

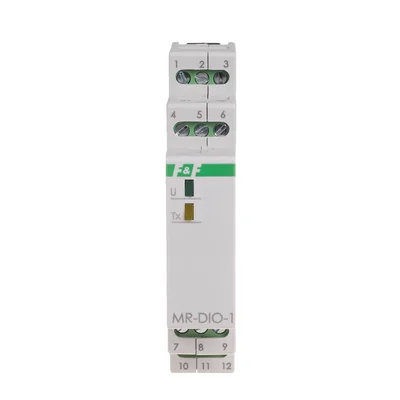

Moduł rozszerzeń wejść/wyjść cyfrowych MAX-MR-DIO-1

Indeks lokalny:
APL096FIFQ
Nr katalogowy:
MAX-MR-DIO-1
Kod EAN:
5908312594949
Producent: F&F
Bity danych: 8
Bity startu: 1
Bity stopu: 2
Cena:
71,44 €
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do tygodnia (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

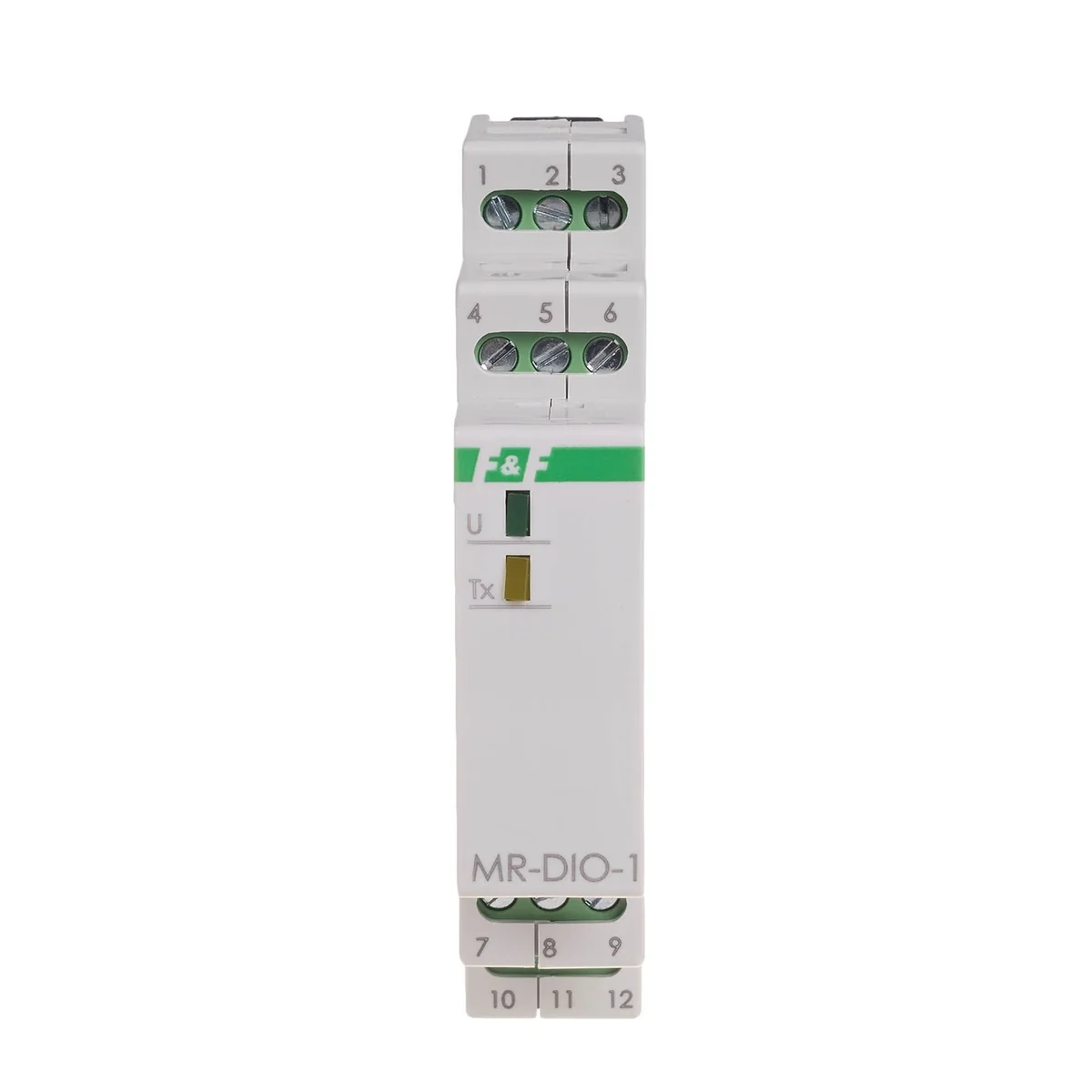

Moduł MR-DIO-1 posiada 6 uniwersalnych kontaktów. Każdy z kontaktów w zależności od sposobu jego podłączenia może stanowić wejście lub wyjście cyfrowe. Wejście cyfrowe, traktowane jako "styk bezpotencjałowy", realizowane jest poprzez zamknięcie obwodu tego wejścia do "minusa" napięcia zasilania modułu. Wyjście cyfrowe, traktowane jako "otwarty kolektor", realizowane jest poprzez zamknięcie obwodu tego wyjścia do "plusa" napięcia zasilania modułu. Moduł posiada funkcję zapisu stanu wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wyjścia zostaną przywrócone do zapisanego stanu. Odczyt stanu kontaktów lub ustawienie ich stanu realizujemy poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU. Wszystkie parametry komunikacji i wymiany danych są ustawione fabrycznie. Wyjątkiem jest adres sieciowy modułu, który ustawiamy za pomocą przełącznika wielopozycyjnego umieszczonego pod elewacją czołową modułu. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Dane techniczne

  • Bity danych
    8
  • Bity stopu
    2
  • Maksymalna częstotliwość zapytań [Hz]
    15
  • Tryb pracy
    Slave
  • Wysokość opakowania [mm]
    150
  • Waga opakowania [kg]
    0,2
  • Bity startu
    1
  • Liczba bitów na sekundę
    9600
  • Parzystość
    Brak
  • Zakres adresów sieciowych
    70-79
  • Szerokość opakowania [mm]
    30
  • PKWIU
    26.30.23.0

Pozostałe dane techniczne

  • Napięcie zasilające dla DC
    9 ... 30 V
  • Liczba wejść cyfrowych
    6
  • Dozwolone napięcie wejściowe
    9 ... 30 V
  • Szerokość
    18 mm
  • Głębokość
    65 mm
  • Rodzaj napięcia zasilającego
    DC
  • Liczba wyjść cyfrowych
    6
  • Rodzaj napięcia wejściowego
    DC
  • Wysokość
    90 mm

Opakowania zbiorcze

Rodzaj opakowania Sztuka
Ilość 1 szt.
Waga (kg) 60,000
Szerokość (m) 19,000
Długość (m) 70,000
Głębokość (m) 95,000
