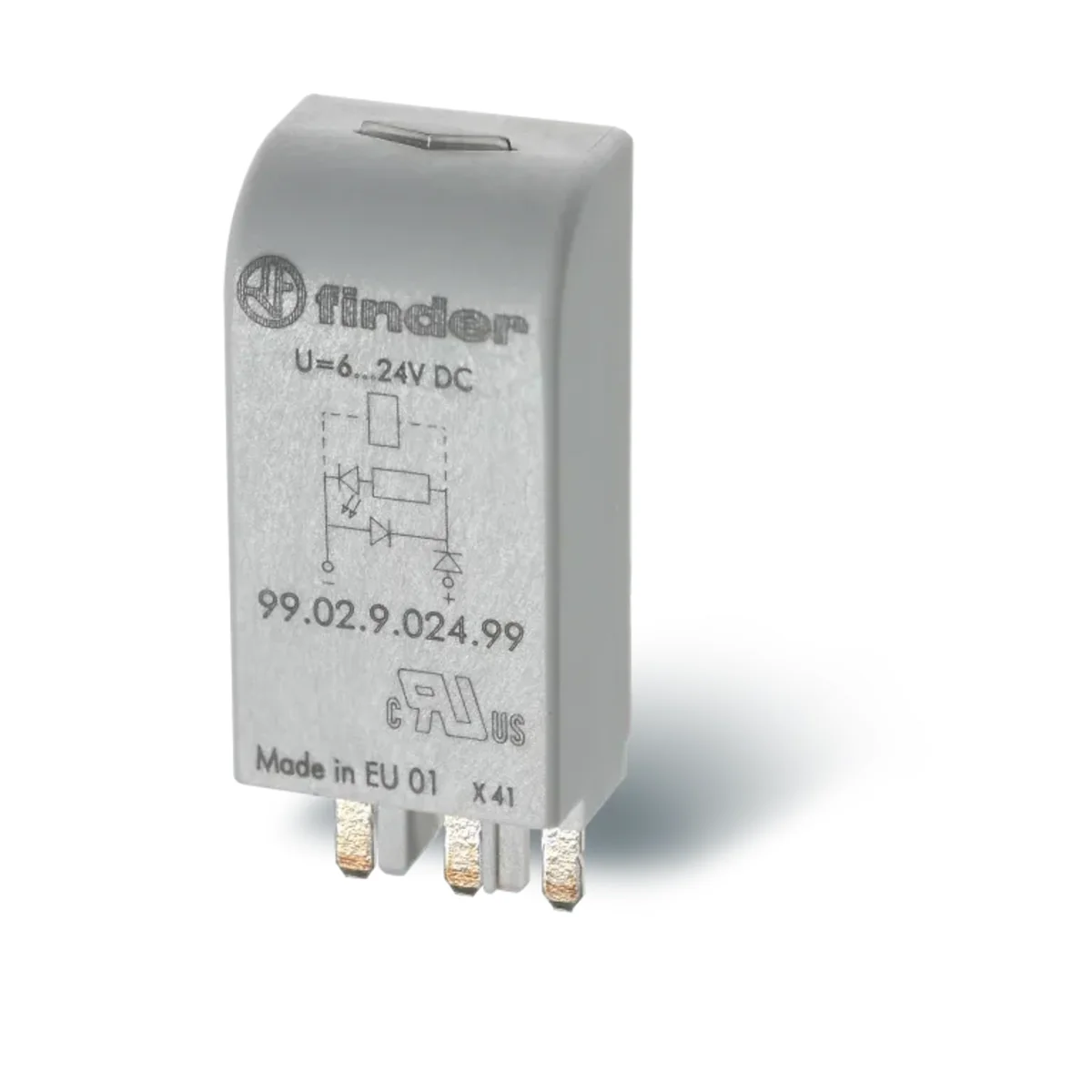

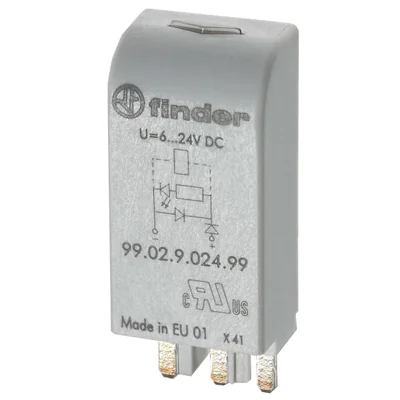

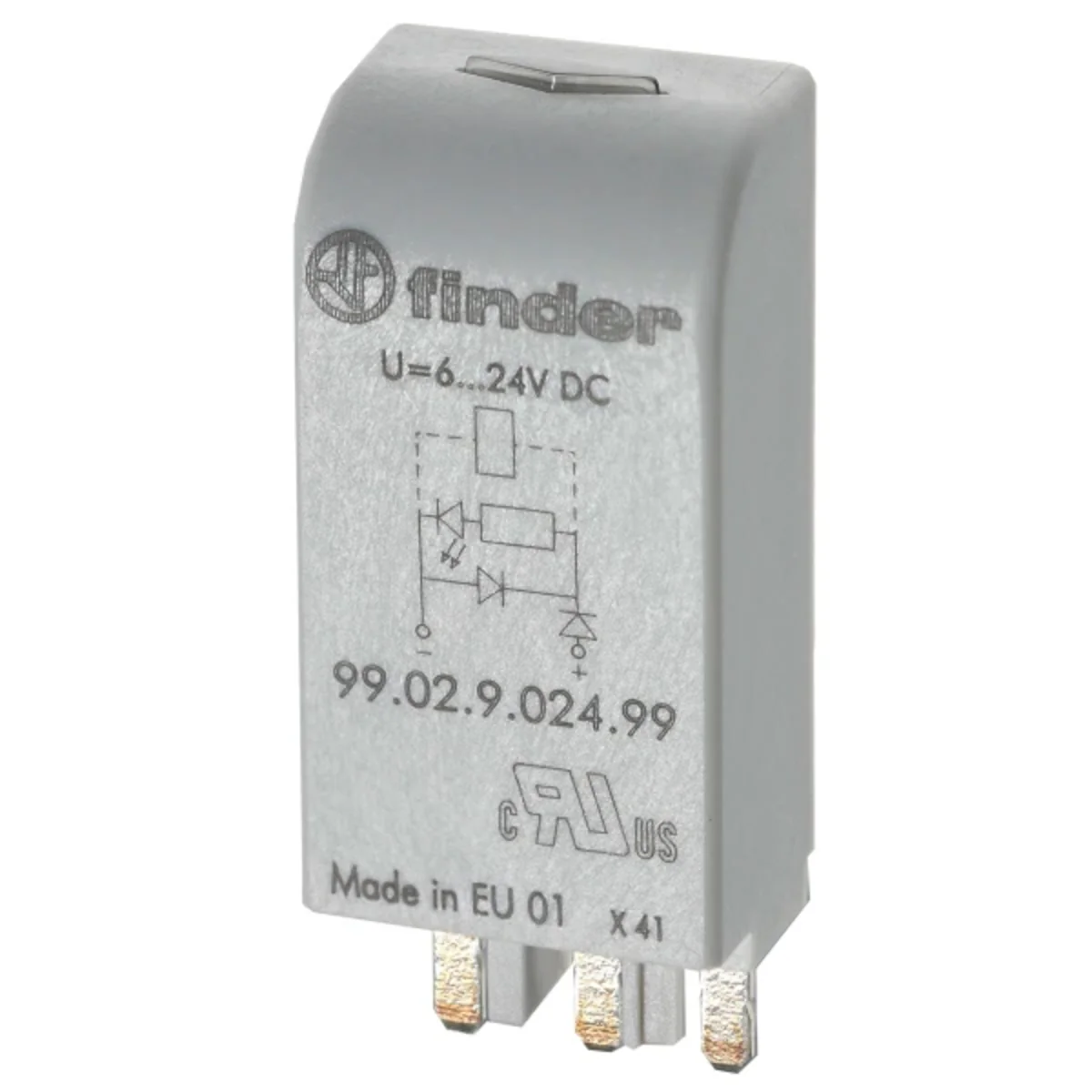

Moduł sygnalizacyjny i EMC-przeciwprzepięciowy

Moduły diody gaszeniowej i LED stosowane są wyłącznie z cewkami prądu stałego. Wartości szczytowe napięcia cewki o odwrotnej biegunowości są zwierane przez diodę gaszeniową (biegun dodatni do zacisku A1). Czas wyłączenia przekaźnika wzrasta około 3- do 5-krotnie. Jeśli wzrost czasu zwolnienia jest niepożądany, należy zastosować warystor lub moduł RC. Dioda LED zapala się w momencie wzbudzenia cewki.

Montaż

Na szynie TH-35
Rodzaj napięcia

DC
Kolor diody LED

Zielony

Napięcie znamionowe [V]

24
Rodzina

99

Pozostałe dane techniczne

Funkcja

Dioda
Rodzaj napięcia sterowania

DC

Znamionowe napięcie sterowania Us dla DC

6 ... 24 V
Ze wskaźnikiem LED

tak

Rodzaj opakowania	Karton	Torebka	Karton
Ilość	1 szt.	10 szt.	1000 szt.
Waga (kg)	0,006	0,034	3,840
Objętość (m3)	0,000	0,000	0,025
Szerokość (m)	0,023	0,070	0,340
Długość (m)	0,030	0,175	0,390
Głębokość (m)	0,048	0,010	0,190
