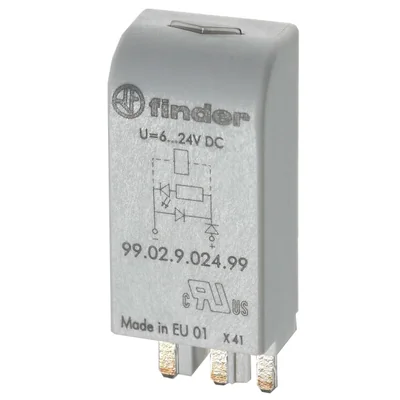

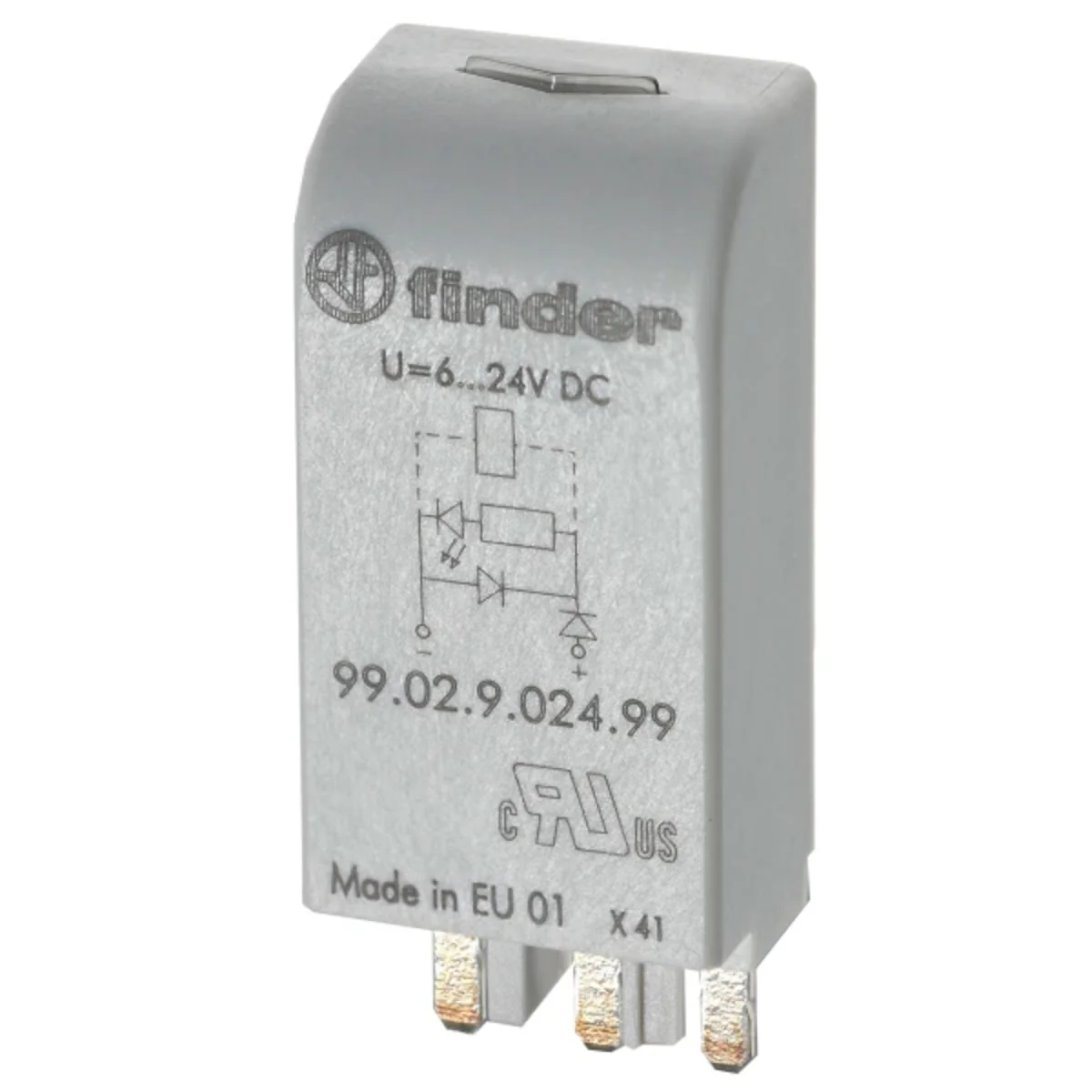

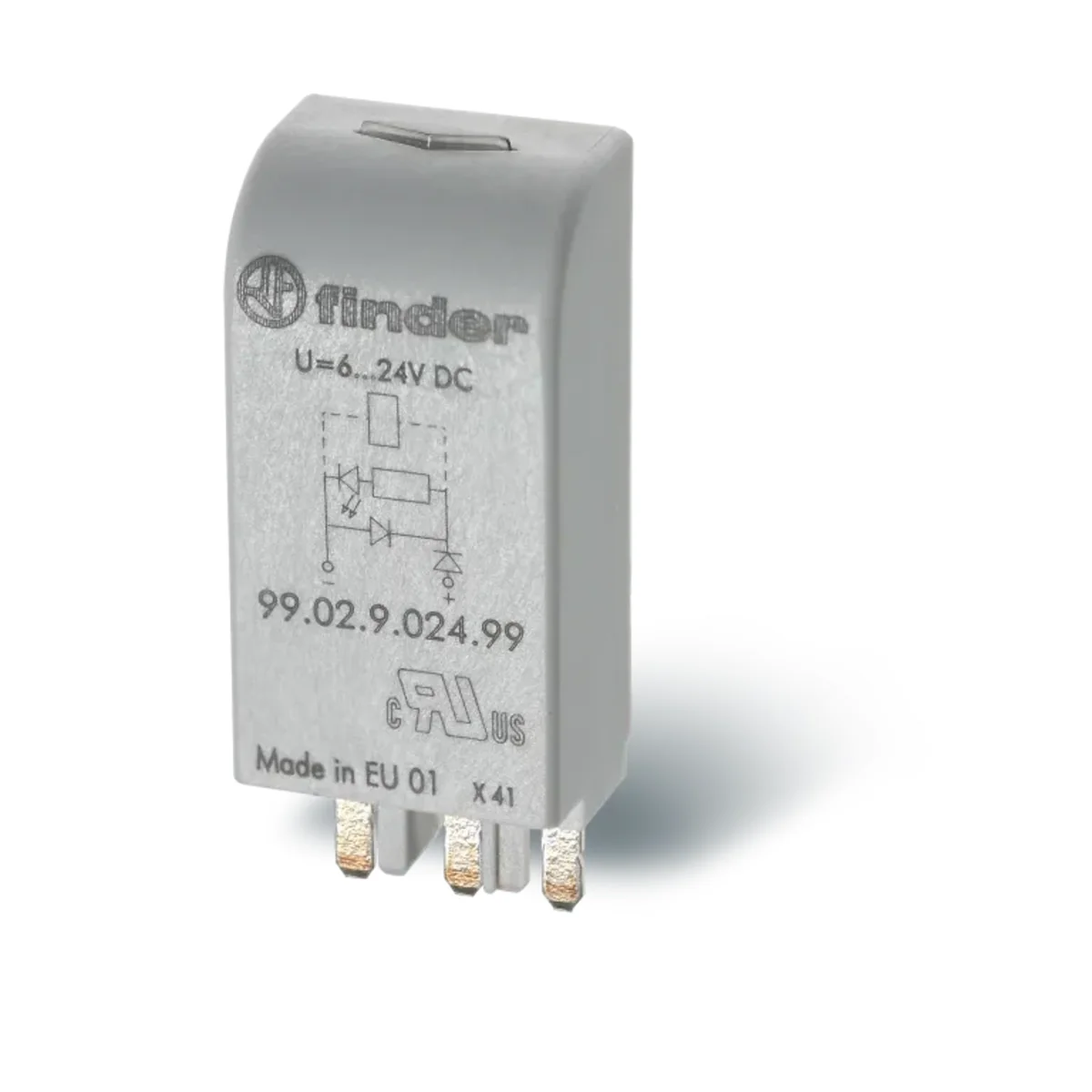

Moduł sygnalizacyjn i EMC-przeciwprzepięciowy

Moduły diody LED i warystora stosowane są zarówno z cewkami prądu stałego, jak i przemiennego. Wartości szczytowe napięcia cewki przekaźnika o odwrotnej biegunowości są ograni-czane przez warystor do poziomu około 2,5-krotnej wartości znamionowej napięcia za-silania. W przypadku stosowania cewek prądu stałego, istotne jest podłączenie bieguna dodatniego do zacisku A1. Czas zwolnienia przekaźnika wzrasta nieznacznie.

Montaż

Na szynie TH-35
Rodzaj napięcia

AC/DC
Kolor diody LED

Zielony

Napięcie znamionowe [V]

230
Rodzina

99

Pozostałe dane techniczne

Funkcja

Warystor
Znamionowe napięcie sterowania Us dla AC 60 Hz

110 ... 240 V
Rodzaj napięcia sterowania

AC/DC

Znamionowe napięcie sterowania Us dla AC 50 Hz

110 ... 240 V
Znamionowe napięcie sterowania Us dla DC

110 ... 240 V
Ze wskaźnikiem LED

tak

Rodzaj opakowania	Karton	Torebka	Karton
Ilość	1 szt.	10 szt.	1000 szt.
Waga (kg)	0,007	0,040	4,450
Objętość (m3)	0,000	0,000	0,025
Szerokość (m)	0,023	0,070	0,340
Długość (m)	0,030	0,175	0,390
Głębokość (m)	0,048	0,010	0,190
