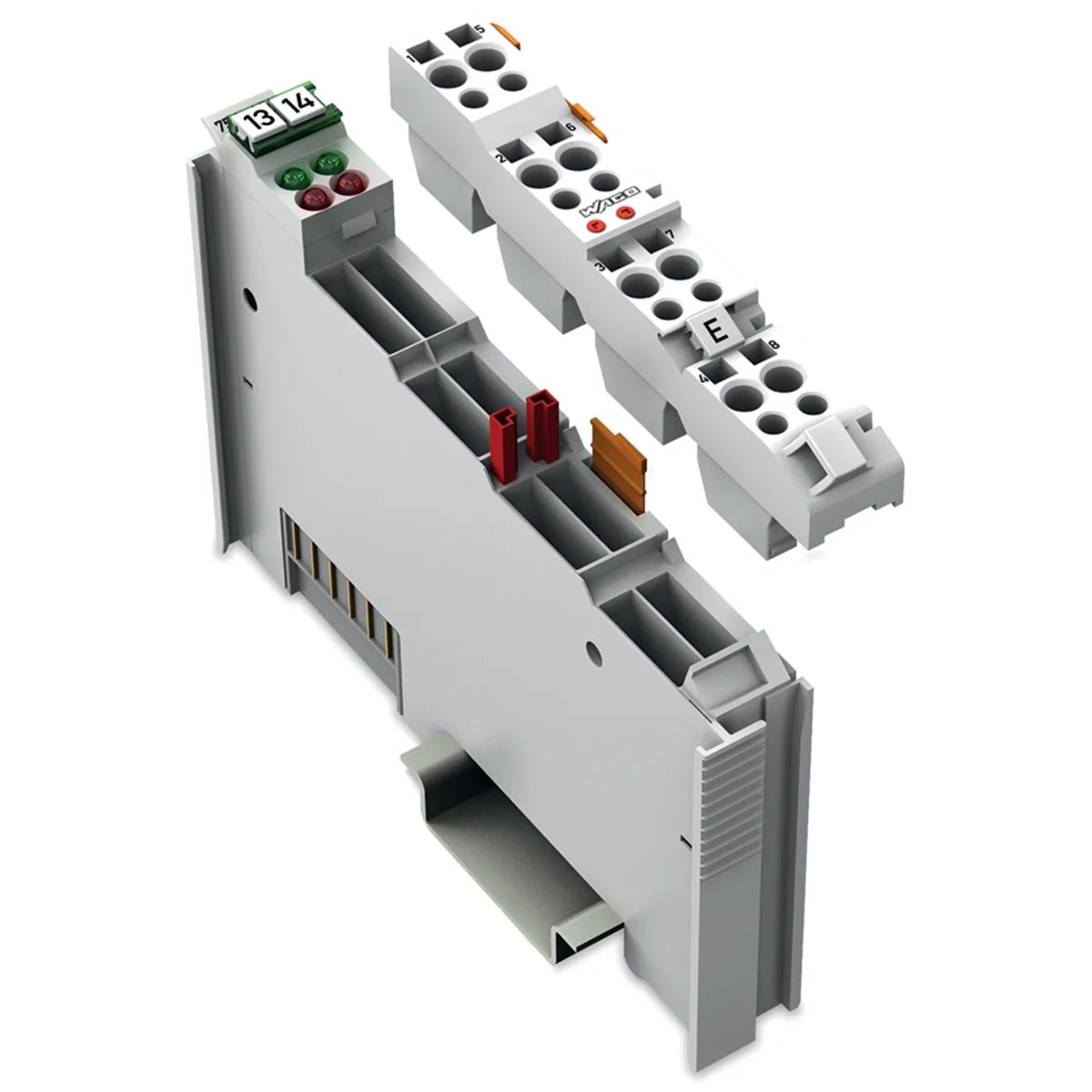

Moduł 2AI Pt100/RTD 753-461

Indeks lokalny:
API025WAGO
Nr katalogowy:
753-461
Kod EAN:
4045454487270
Producent: WAGO ELWAG
Czas przetwarzania [ms]: 320 (na kanał)
Głębokość [mm]: 100
Ilość wejść: 2
Cena:
1585,72 zł
brutto / szt.
(w tym VAT 23%)
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Drukuj

Opis produktu

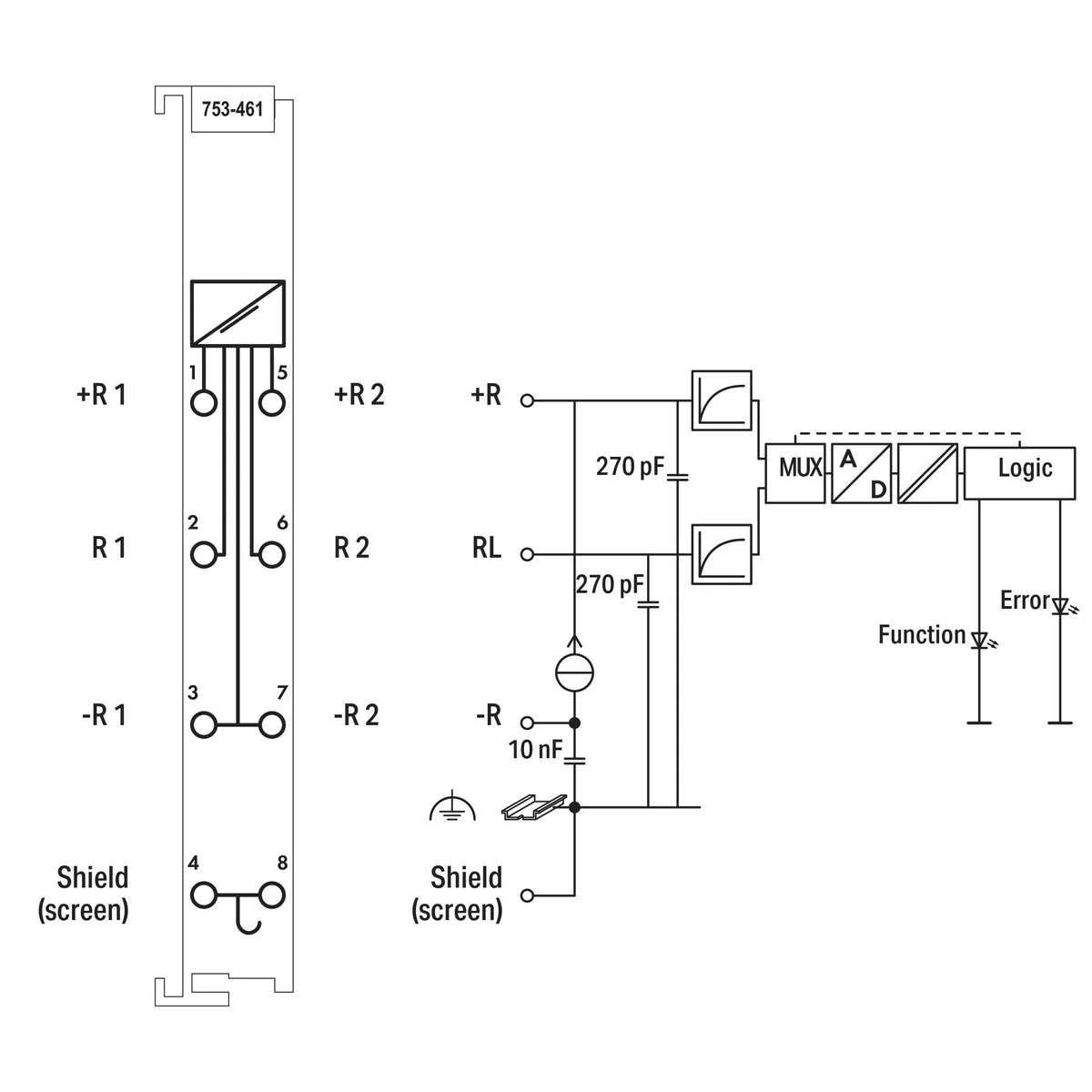

Moduł pozwala na bezpośrednie podłączanie rezystancyjnych czujników temperatury typu Pt.Podłączenie może być realizowane techniką 2- lub 3-przewodową.Moduł automatycznie linearyzuje pełny zakres temperatur. Zwarcie, przerwa w obwodzie pomiarowym oraz przekroczenie zakresu sygnalizowane są czerwoną LED.Zielona LED sygnalizuje gotowość urządzenia oraz brak zakłóceń w komunikacji z interfejsem sieciowym.Ekran podłączony jest bezpośrednio do szyny montażowej.

Dane techniczne

  • Czas przetwarzania [ms]
    320 (na kanał)
  • Ilość wejść
    2
  • Maksymalna zwłoka w odpowiedzi [s]
    4
  • Przekrój [AWG]
    28
  • Szerokość [mm]
    12
  • Wysokość [mm]
    64
  • Głębokość [mm]
    100
  • Kolor
    Szary
  • Montaż
    Na szynie TH-35
  • Seria
    753
  • Wewnętrzny pobór prądu [mA]
    80
  • Kolor dokładny
    Jasnoszary

Pozostałe dane techniczne

  • Napięcie zasilające dla DC
    24 ... 24 V
  • Wejście, prąd
    nie
  • Wejście, rezystancja
    tak
  • Wejście, termopara
    nie
  • Rozdzielczość wejść analogowych
    12 b
  • Wyjście, napięcie
    nie
  • Liczba wejść analogowych
    2
  • Konfigurowalne wejścia analogowe
    nie
  • Liczba złączy sprzętowych Industrial Ethernet
    0
  • Liczba złączy sprzętowych RS-232
    0
  • Liczba złączy sprzętowych RS-485
    0
  • Liczba złączy sprzętowych równoległych
    0
  • Liczba złączy sprzętowych USB
    0
  • Obsługa protokołu TCP/IP
    nie
  • Obsługa protokołu CAN
    nie
  • Obsługa protokołu ASI
    nie
  • Obsługa protokołu Modbus
    nie
  • Obsługa protokołu DeviceNet
    nie
  • Obsługa protokołu LON
    nie
  • Obsługa protokołu PROFINET CBA
    nie
  • Obsługa protokołu Foundation Fieldbus
    nie
  • Obsługa protokołu AS-Interface Safety at Work
    nie
  • Obsługa protokołu INTERBUS-Safety
    nie
  • Obsługa protokołu SafetyBUS p
    nie
  • Standard komunikacji bezprzewodowej Bluetooth
    nie
  • Standard komunikacji bezprzewodowej GPRS
    nie
  • Standard komunikacji bezprzewodowej UMTS
    nie
  • Akcesoria systemowe
    tak
  • Rodzaj połączenia elektrycznego
    Zacisk sprężynowy
  • Możliwość montażu na szynie
    tak
  • Możliwy montaż panelowy
    nie
  • Do układów bezpieczeństwa
    nie
  • Wyposażenie eksploatacyjne (Ex ib)
    nie
  • Kategoria ochrony przeciwwybuchowej dla pyłów
    ATEX - ochrona przeciwwybuchowa dla pyłów, kat. 3D
  • Wysokość
    64 mm
  • Rodzaj napięcia zasilającego
    DC
  • Wejście, napięcie
    nie
  • Wejście, termometr rezystancyjny
    nie
  • Sygnał wejściowy konfigurowalny
    nie
  • Wyjście, prąd
    nie
  • Sygnał wyjściowy konfigurowalny
    nie
  • Liczba wyjść analogowych
    0
  • Konfigurowalne wyjścia cyfrowe
    nie
  • Liczba złączy PROFINET
    0
  • Liczba złączy sprzętowych RS-422
    0
  • Liczba złączy sprzętowych szeregowych TTY
    0
  • Liczba interfejsów sprzętowych bezprzewodowych
    0
  • Liczba złączy sprzętowych innych
    0
  • Obsługa protokołu PROFIBUS
    nie
  • Obsługa protokołu INTERBUS
    nie
  • Obsługa protokołu KNX
    nie
  • Obsługa protokołu Data-Highway
    nie
  • Obsługa protokołu SUCONET
    nie
  • Obsługa protokołu PROFINET IO
    nie
  • Obsługa protokołu SERCOS
    nie
  • Obsługa protokołu EtherNet/IP
    nie
  • Obsługa protokołu DeviceNet Safety
    nie
  • Obsługa protokołu PROFIsafe
    nie
  • Obsługa innych protokołów
    nie
  • Standard komunikacji bezprzewodowej WLAN 802.11
    nie
  • Standard komunikacji bezprzewodowej GSM
    nie
  • IO link master
    nie
  • Stopień ochrony (IP)
    IP20
  • Połączenie magistrali możliwe przez oddzielny łącznik
    tak
  • Montaż ścienny / montaż bezpośredni
    nie
  • Możliwy montaż stelażowy (rack)
    nie
  • Wyposażenie eksploatacyjne (Ex ia)
    nie
  • Kategoria ochrony przeciwwybuchowej dla gazów
    ATEX - ochrona przeciwwybuchowa dla gazów, kat. 2G
  • Szerokość
    12 mm
  • Głębokość
    100 mm

Opakowania zbiorcze

Rodzaj opakowania Karton
Ilość 1 szt.
Waga (kg) 0,056
Objętość (m3) 0,000
Szerokość (m) 0,020
Długość (m) 0,104
Głębokość (m) 0,074
