LBS 1000 3P Rozłącznik izolacyjny

Niezawodne i sprawdzone rozłączniki izolacyjne LBS

Rozłączniki typu LBS mają wykonania 3 i 4-biegunowe oraz zakres prądów od 160 do 3200 A. Aparaty umożliwiają wykonywanie czynności łączeniowych pod obciążeniem i zapewniają bezpieczną przerwę izolacyjną w stanie otwartym w dowolnym obwodzie elektrycznym niskiego napięcia. Rozłączniki LBS są przeznaczone do sieci 415 V AC oraz obwodów niskiego napięcia prądu stałego (DC).Seria LBS została zaprojektowana, przeszła kwalifikację oraz testy zgodnie z kryteriami określonymi w normie IEC60947-3.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004661455

Symbol artykułu:

Typ produktu określony przez producenta.

LBS 1000 3P

Nazwa klasy:

rozłącznik izolacyjny

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

1000

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: trój- i czterobiegunowe.

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

415

Przestrzeń międzystykowa [mm]:

Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.

Stopień ochrony IP:

Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.

IP20

Sposób montażu:

płyta montażowa

Rączka w zestawie:

akcesoria dodatkowe

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

IEC 60947-3

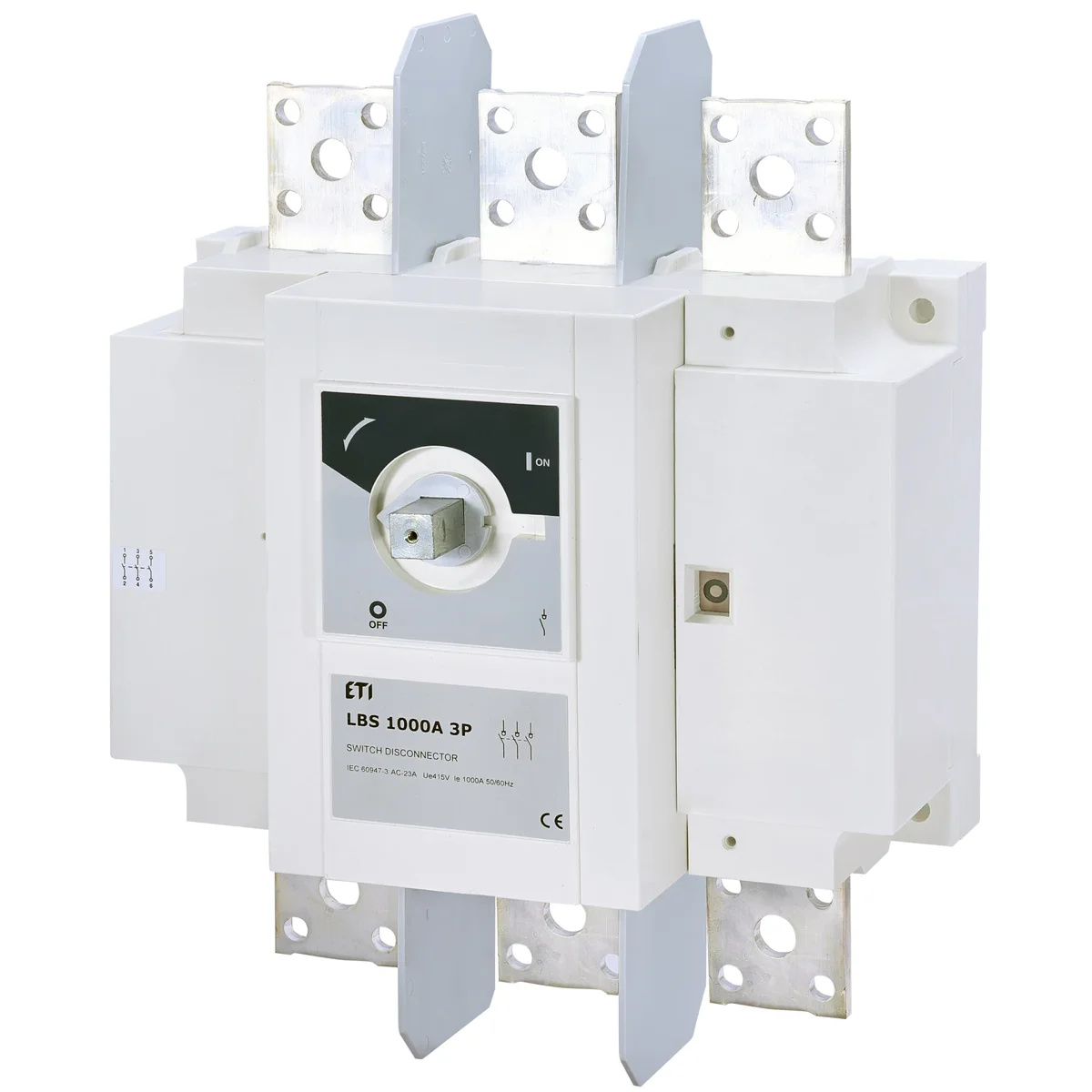

Zdjęcie produktu

Zalety produktu

Rozłączniki są sprzedawane bez rączki, należy dobrać odpowiedni model z akcesoriów.

Rączka pojedyńcza do 630A. Rączka dwustronna od 800A.

Wskaźnik stanu aparatu jednoznacznie określa stan położenia styków głównych.

Podwójna przerwa izolacyjna w każdym polu, wskaźnik położenia styków torów głównych widoczny w okienku na obudowie rozłącznika oraz odczyt pozycji z dźwigni napędu.

W celu ochrony przed nieautoryzowanym przełączeniem istnieje możliwość zastosowania kłódki jako blokady.

Możliwość dodania styków pomocniczych LBS-PS11 i drugich styków pomocniczych LBS-2PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0.

Jako akcesoria dodatkowe dostępne są osłony zacisków LBS-TS.

Rozłączniki dostępne w wykonaniu 3P i 4P.

Rozłaczniki LBS dostępne są w wykonaniu przełączników I-0-II LBS...CO

Rysunek wymiarowy
