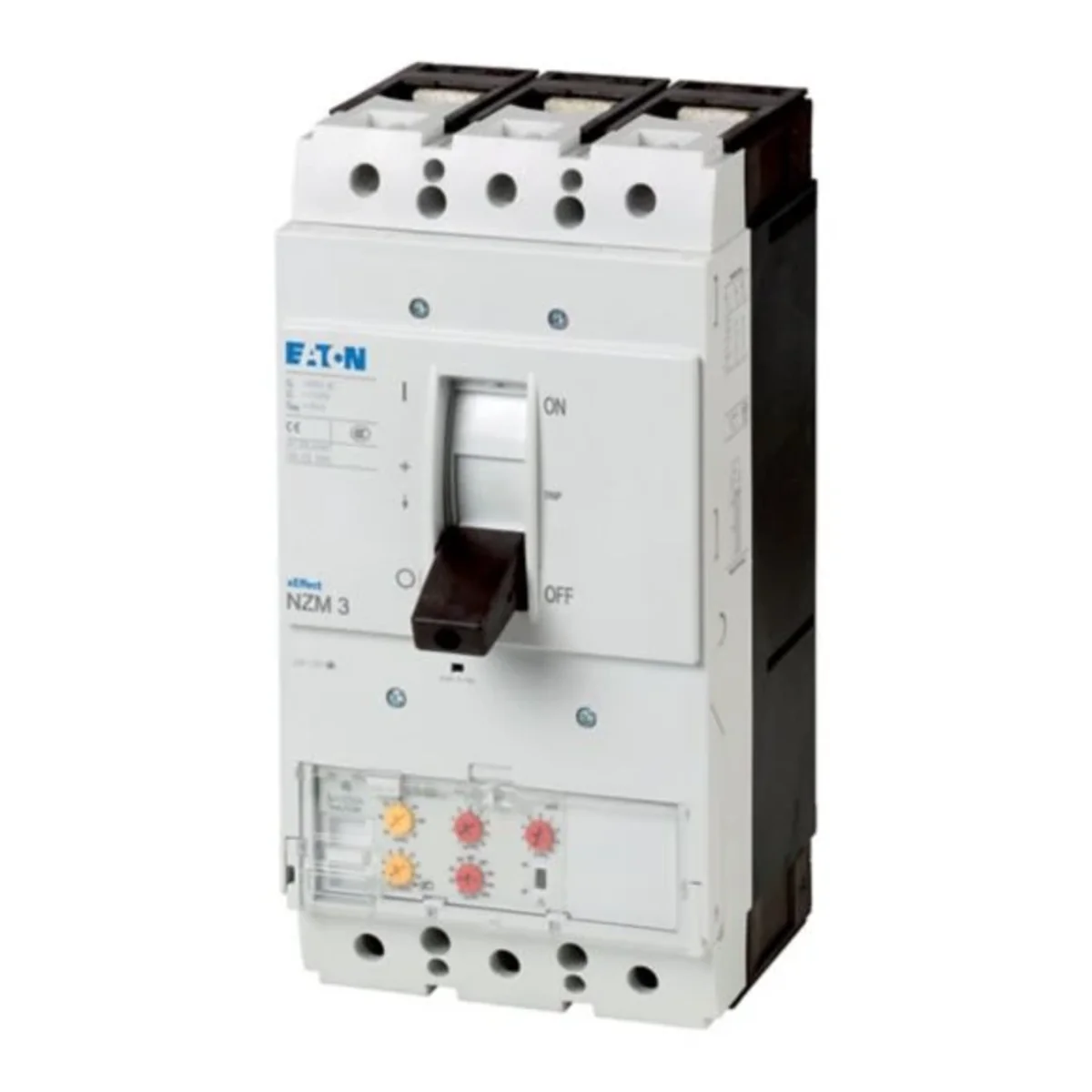

Wyłączniki serii NZM..-VE swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli, ochroną selektywną i generatora, ochroną przeciążeniową i czasową z opóźnieniem i ochroną zwarciową bez opóźnienia. Wskazówki: Pomiar efektywnej wartości i pamięci termicznej, regulowane ustawianie stopnia zwłoczności tr: 2-14 s przy 6xIr oraz nieskończoność (bez wyzwalacza przeciążeniowego), regulowany czas opóźnienia tsd: stopnie: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, funkcja i2t-konstant: przełączana, sposób podłączenia NZM4..S1: izolowane przyłącze szyny (podłączenie na śrubę NZM4-XKS)

Liczba biegunów

3
Napięcie pracy [V]

1000
Zdolność łączeniowa [kA]

15

Montaż

Stały
Prąd znamionowy [A]

630

Pozostałe dane techniczne

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

472 ... 4410 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

nie
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

nie
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

nie
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

nie
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

1000 ... 1000 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

nie
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

nie
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

tak
Opcjonalny napęd silnikowy

tak

Rodzaj opakowania	Skrzynia
Ilość	1 szt.
Waga (kg)	6,340
Objętość (m3)	0,006
Szerokość (m)	0,140
Długość (m)	0,166
Głębokość (m)	0,275
